Giới thiệu Bảng Mạch Điều Chỉnh Điện Áp LM317 1.2V-12V

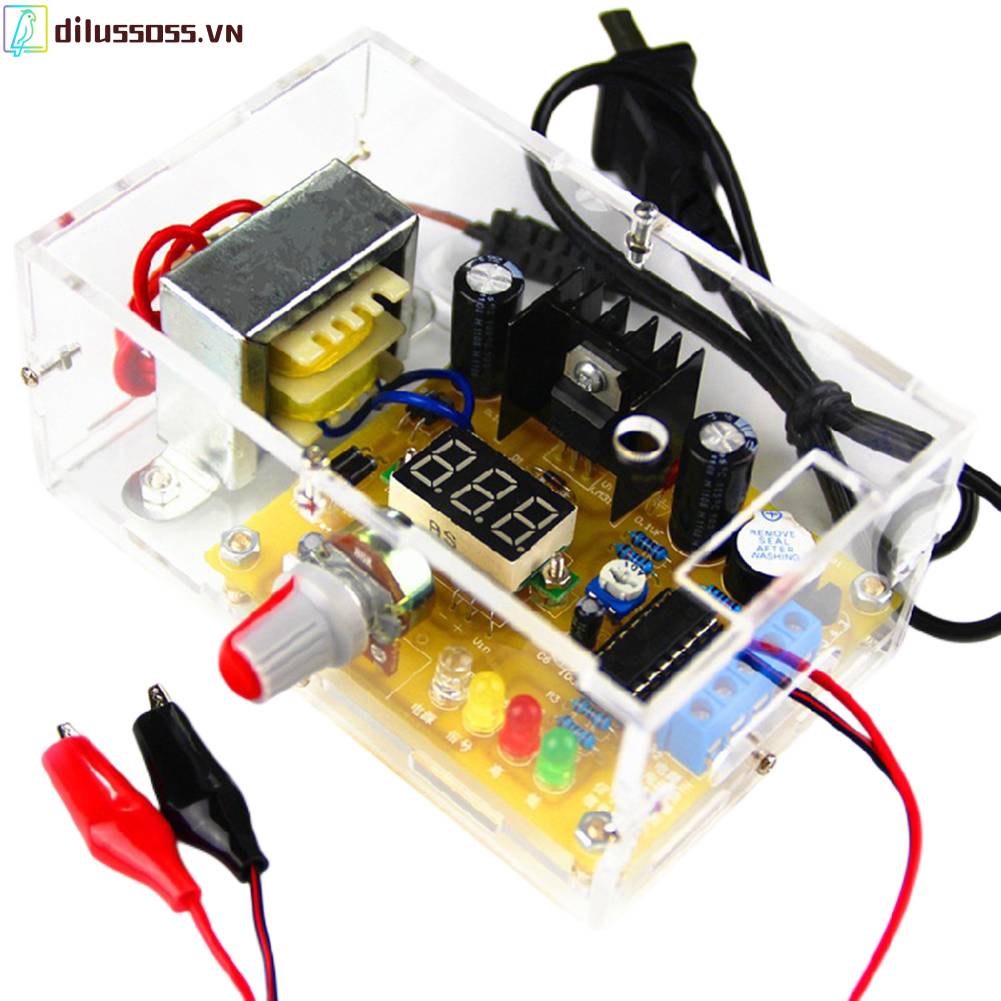

Lm317 Bộ bảng nguồn có thể điều chỉnh 1.2V-12V Thí nghiệm học tập Bảng điện Hiển thị kỹ thuật số Giới hạn hiện tại Bảng mạch PCB Bộ điện tử Tính năng ' 1.Bộ nguồn tự làm - Bộ bảng nguồn điều chỉnh điều chỉnh LM317 là bộ đào tạo cấp nguồn DIY thích hợp cho việc học các nguyên tắc mạch và thực hành các kỹ năng lắp ráp mạch . 2.Chức năng điều chỉnh điện áp có thể điều chỉnh - Bộ cấp nguồn điện áp có thể điều chỉnh này dựa trên chip điều chỉnh điện áp LM317 , có chức năng điều chỉnh đầu ra điện áp có thể điều chỉnh . Bằng cách điều chỉnh điện trở hoặc chiết áp trong mạch , có thể đạt được điện áp đầu ra khác nhau . 3.Dải điện áp đầu vào rộng - Bộ bảng điện thí nghiệm học tập hỗ trợ nhiều loại điện áp đầu vào , thường từ 5V đến 30V , có thể điều chỉnh khi cần thiết . 4.Giới hạn dòng điện đầu ra - Bộ điện tử bảng mạch PCB có giới hạn dòng điện đầu ra nhất định dựa trên thiết kế mạch và các thông số thành phần . Người dùng có thể lựa chọn các thành phần phù hợp và các biện pháp tản nhiệt theo yêu cầu ứng dụng của mình . 5.Dụng cụ giảng dạy thực tế – Bộ dụng cụ DIY cấp nguồn được điều chỉnh LM317 là một công cụ giảng dạy thực tế giúp học sinh học và hiểu các nguyên tắc. thành phần mạch và các phương pháp điều chỉnh của bộ điều chỉnh điện áp. Nó cung cấp một nền tảng thí nghiệm mạch thực , cho phép sinh viên nắm vững kiến thức liên quan thông qua lắp ráp và gỡ lỗi mạch .
Sự chỉ rõ Số mô hình - Bộ bảng nguồn điều chỉnh có thể điều chỉnh Bộ điện tử bảng mạch PCB Type ' Kích thước vỏ “ Khoảng 11x6,9x5cm 4,33x2,71x1,96in Kích thước bảng mạch PCB " Khoảng 7.3x6.3cm '2.87x2.48in
Chức năng ' 1. Dải điện áp đầu ra của bộ này là 1,20V-12V và đầu ra được điều chỉnh có thể điều chỉnh liên tục . 2. Nguồn cung cấp * 2W 3. Một đầu ra bộ tạo tín hiệu có thể điều chỉnh . Nó là thuận tiện để cung cấp tín hiệu xung đến mạch kiểm tra . 4. Với chức năng bút logic . Thật thuận tiện để kiểm tra mức logic của mạch 5, bằng còi . Nó có thể kiểm tra tính liên tục của dây ( kết nối dây với cực đầu vào tích cực và tín hiệu của nguồn điện. dây sẽ đi qua - còi sẽ phát ra âm thanh) . Nó cũng có thể kiểm tra tín hiệu tần số thấp, ( đầu vào tín hiệu từ đầu vào tín hiệu , nếu có tín hiệu , còi sẽ phát ra âm thanh)
Ghi chú ' Do màn hình và hiệu ứng ánh sáng khác nhau , màu sắc thực tế của mặt hàng có thể hơi khác so với màu hiển thị trên hình ảnh . Cảm ơn bạn Xin vui lòng cho phép đo độ lệch 1-2 cm do đo lường thủ công .
Đã bao gồm '
1 x 240Ω ( Đỏ vàng Đen Nâu Đen) 1 x 10Ω ( nâu đen đen đỏ nâu) 6 x 1N4007 ( âm thanh bạc) Tụ điện 2 x 1000UF ( chân dài dương) 1 x 9014 triode 4 x LED ( Chân dài dương) 1 x Chiết áp ( Loại 148) 1 x tản nhiệt Thiết bị đầu cuối 1 x 2p 1 x giá đỡ chip 1 x nắp chiết áp 1 x 100Ω ( nâu đen đen cam nâu) 3 x 1kΩ ( nâu đen nâu nâu) Tụ điện 2 x 10UF ( chân dài dương) 2 x 104 ô ( dài chân dương) 1 x chiết áp ( 100k xanh và trắng) 1 x LM317 1 x gói vít ( vít 317 và tản nhiệt) Thiết bị đầu cuối 1 x 3p 1 x 4069 chip 1 x bảng PCB
