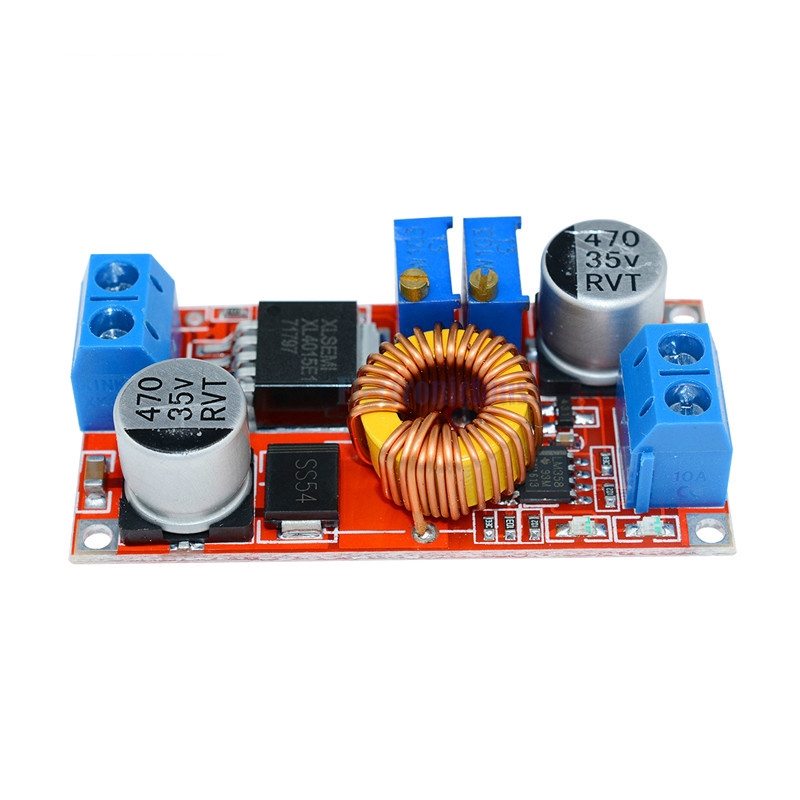

Bảng mạch điều chỉnh giảm nguồn sạc pin Lithium 5A DC đến DC CC CV XL4015 5-32V có đèn LED

Giới thiệu Bảng mạch điều chỉnh giảm nguồn sạc pin Lithium 5A DC đến DC CC CV XL4015 5-32V có đèn LED

5a DC đến DC CC CV Pin Lithium Bước xuống Bảng sạc Bộ sạc nguồn Led Mô-đun Buck XL4015 5-32V

Mô-đun tuyến tính này có điện áp không đổi và chức năng dòng điện không đổi (CC CV).

Khi bạn sử dụng nó như một bộ sạc. mô-đun này sử dụng chip tốt làm lõi và nó ổn định.

Kích thước: 51 * 26,3 * 14 (L * W * H) (mm)
Nhiệt độ hoạt động '-40°Đến +85°
Quy định điện áp: ± 2,5%
Quy định tải: ± 0,5%
Ripple đầu ra: 50mV (tối đa) băng thông 20M
Tần số chuyển mạch: 300KHz
Hiệu suất chuyển đổi: 95% (cao nhất)
Dòng điện đầu ra: có thể điều chỉnh tối đa 5A
Điện áp đầu ra: 0.8V-30V
Điện áp đầu vào: 5V-32V
Chỉnh lưu: chỉnh lưu không đồng bộ
Thuộc tính mô-đun: mô-đun điện áp và dòng điện không đổi không bị cô lập.


★Mô-đun này là một mô-đun bước xuống có thể điều chỉnh.Bạn có thể thay đổi điện áp đầu ra bằng cách điều chỉnh điện trở có thể điều chỉnh màu xanh lam trên mô-đun.Chênh lệch điện áp đầu vào và đầu ra là 1V và điện áp tối thiểu có thể là 0,8V.

★In- (âm đầu vào), IN + (dương đầu vào), OUT- (âm đầu ra), OUT + (dương đầu ra) được đánh dấu trên mô-đun phải được kết nối chính xác, nếu không mô-đun có thể bị hỏng.

★Sạc pin
1.Xác định điện áp nổi và dòng sạc của pin bạn cần sạc và điện áp đầu vào của mô-đun;
2.Điều chỉnh bộ định vị điện áp không đổi để điều chỉnh điện áp đầu ra khoảng 5V.
3.Sử dụng khối dòng điện 10A của đồng hồ vạn năng để đo dòng điện ngắn mạch đầu ra, đồng thời điều chỉnh chiết áp dòng điện không đổi để dòng điện đầu ra đạt giá trị dòng sạc định trước;
4.Theo mặc định, dòng điện của đèn rẽ sạc gấp 0,1 lần dòng sạc (giá trị dòng điện không đổi).
5.Điều chỉnh bộ định vị điện áp không đổi để làm cho điện áp đầu ra đạt đến điện áp sạc nổi;
6.Kết nối pin và thử sạc.
(Các bước 1, 2, 3, 4 và 5 kết nối đầu vào mô-đun với nguồn điện và đầu ra không được kết nối với pin.)

★Ổ đĩa dòng điện không đổi LED
1.Xác định dòng điện làm việc và điện áp làm việc tối đa bạn cần để điều khiển đèn LED;
2.Điều chỉnh bộ định vị điện áp không đổi để điều chỉnh điện áp đầu ra khoảng 5V.
3.Sử dụng khối dòng điện 10A của đồng hồ vạn năng để đo dòng điện ngắn mạch đầu ra và điều chỉnh chiết áp dòng điện không đổi để làm cho dòng điện đầu ra đạt được dòng điện làm việc LED xác định trước;
4.Điều chỉnh bộ định vị điện áp không đổi để điện áp đầu ra đạt đến điện áp làm việc tối đa của đèn LED;
5.Kết nối đèn LED và kiểm tra máy.
(Các bước 1, 2, 3 và 4 kết nối đầu vào mô-đun với nguồn điện và đầu ra không được kết nối với đèn LED.)
