Giới thiệu Bộ Bảng Mạch Điều Khiển Bằng Giọng Nói Đèn LED Điện Tử 9-15V
Bộ dụng cụ tự làm sản xuất điện tử LED chỉ báo mức độ điều khiển bằng giọng nói 9-15VMô tả '

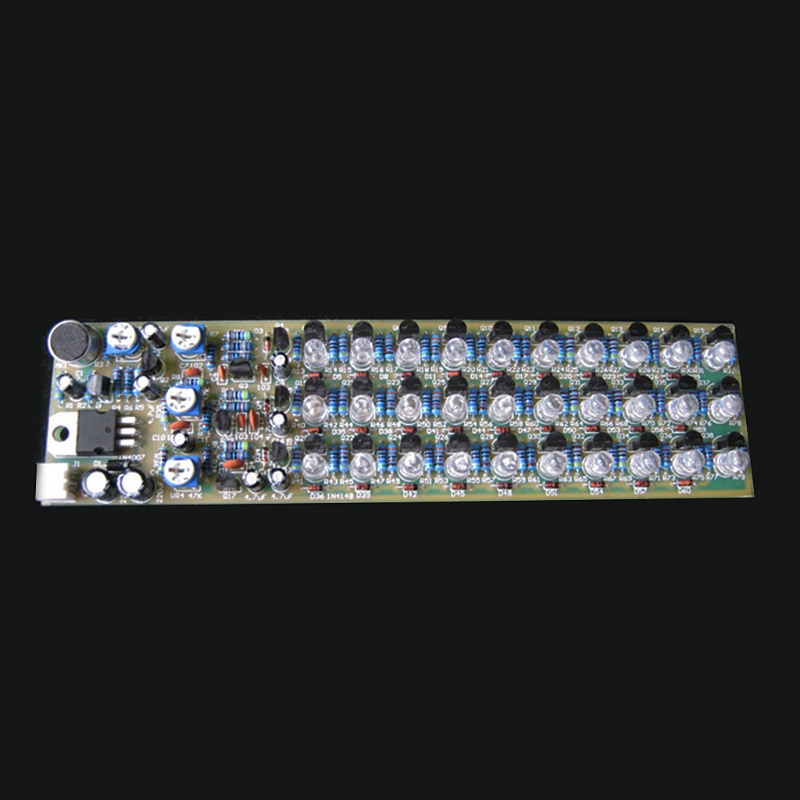

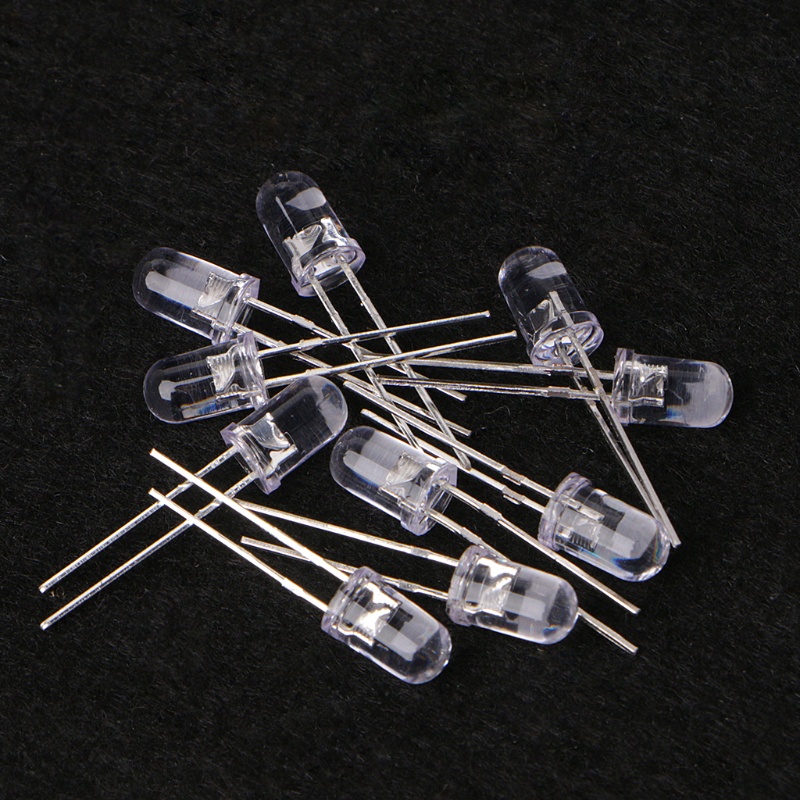

Ba phần của bộ chỉ báo mức giọng nói 10 điểm ( xanh lam , xanh lá cây , đỏ 5mm Highlight LED)
Tính năng '
2. Nguyên tắc mạch

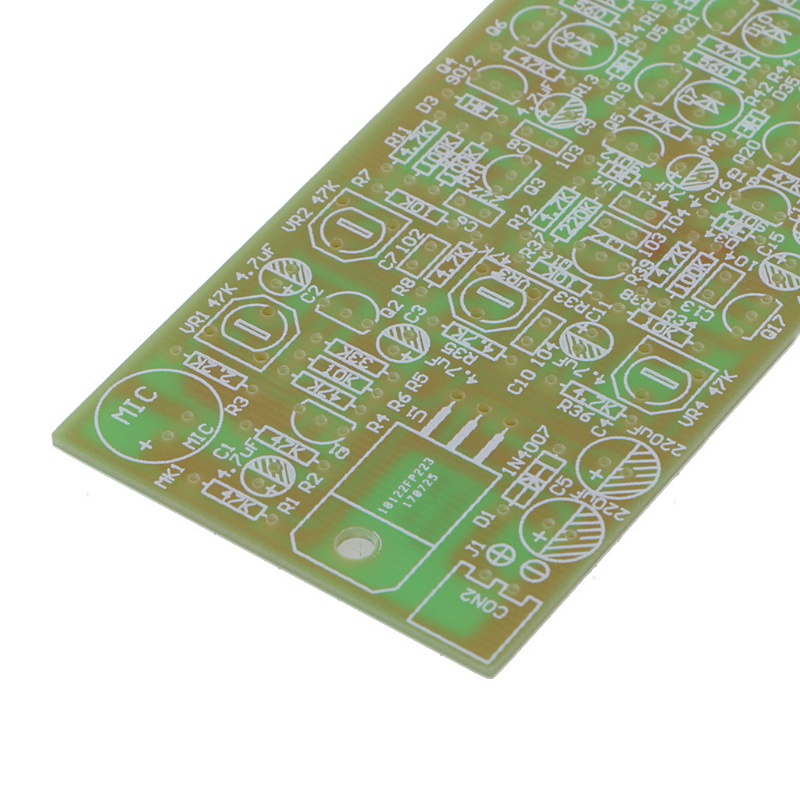

Mạch chủ yếu được cấu tạo bởi Mạch nguồn , Mạch khuếch đại , Mạch phân chia tần số và Mạch điều khiển LED .
1. Mạch nguồn - Điện áp đầu ra nguồn là 9V - 15V. đối với D1 có thể tránh sự sụp đổ của ba bộ điều chỉnh đầu cuối khi cực nguồn được kết nối sai cách . Sau khi lọc C4 , bộ điều chỉnh ba đầu cuối L7806 sẽ cung cấp cho toàn bộ mạch điện áp ổn định là 6V .
2. Mạch khuếch đại - Micrô Electret MK1 truyền âm thanh thu được sang tín hiệu điện sẽ được khuếch đại hai lần bởi Q1 và Q2 . Tại thời điểm này , UR1 có thể điều chỉnh kích thước của tín hiệu Q2 để điều chỉnh độ nhạy của toàn bộ mạch .
3.Mạch phân chia tần số -Ba mạch chia tần số được thêm vào để chỉ ra mức điện trên tần số khác nhau , vì nó được trang bị ba phần chỉ báo LED theo một cách riêng biệt . Vr2 'VR3 và VR4 được sử dụng để điều chỉnh độ nhạy của đèn báo LED trên các tần số khác nhau . Tín hiệu âm thanh từ ba tần số khác nhau có thể được phân biệt tùy theo khả năng khác nhau của C6 , C10 và C11. Bộ sưu tập Q4,1 Q5 và Q18 có thể thu được ba tần số khác nhau và điện áp sau khi phân chia và khuếch đại bằng diode và bóng bán dẫn . Mức độ điện áp phụ thuộc vào kích thước của âm thanh từ bên ngoài .
4.Mạch điều khiển LED-Có 9 miếng diode 1N4148 ở mỗi tần số . Nếu âm thanh lớn hơn , đầu nối Q4 'Q5 và Q18 sẽ thu được điện áp cao hơn và nhiều hơn nữa bắt đầu hoạt động . Sau đó , nhiều đèn LED có thể sáng hơn .
Thông số kỹ thuật '
Mô hình bộ dụng cụ “ SAL-30
Điện áp hoạt động ' 9-15V

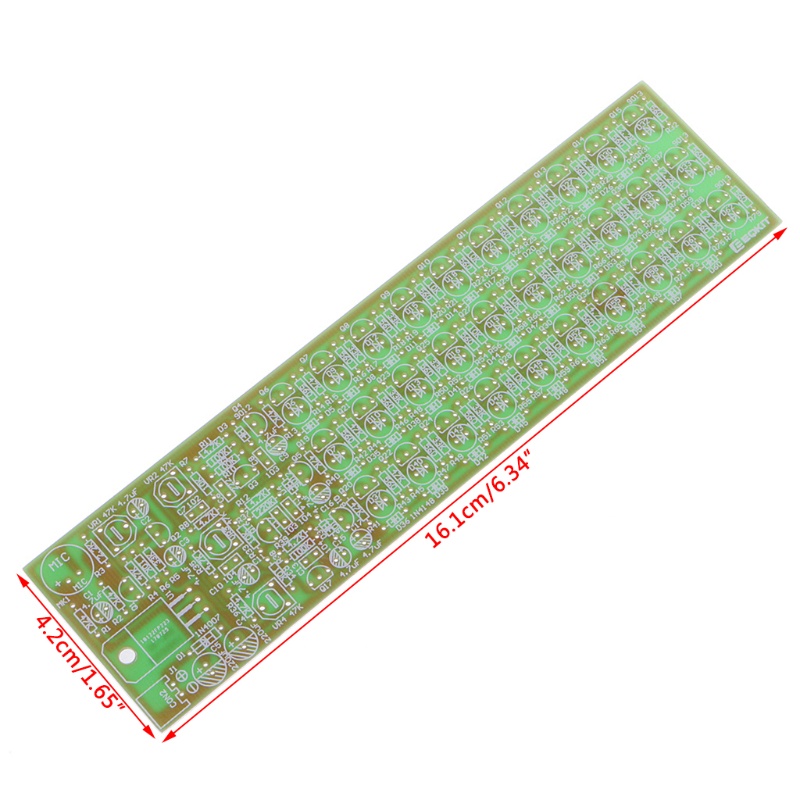

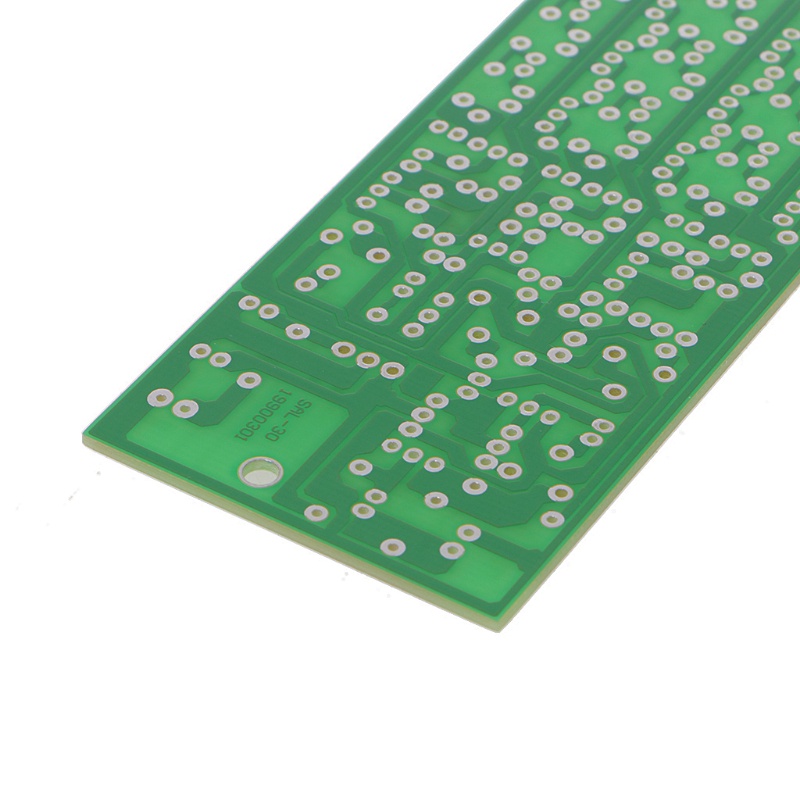

Kích thước PCB - 161x42mm '6,34x1,65 '
Số lượng × 1 bộ
Ghi chú '
Xin vui lòng cho phép lỗi 1-3mm do đo lường thủ công. xin hãy chắc chắn rằng bạn không bận tâm trước khi bạn đặt giá thầu
Do sự khác biệt giữa các màn hình khác nhau , hình ảnh có thể không phản ánh màu sắc thực tế của mặt hàng . Cảm ơn bạn
Không có gói bán lẻ
Gói bao gồm '

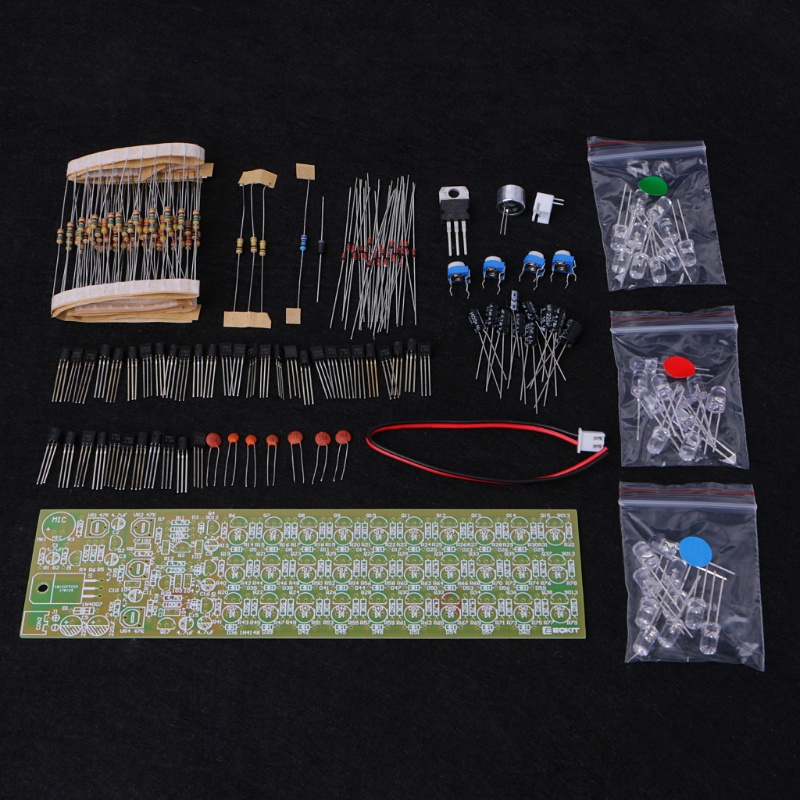

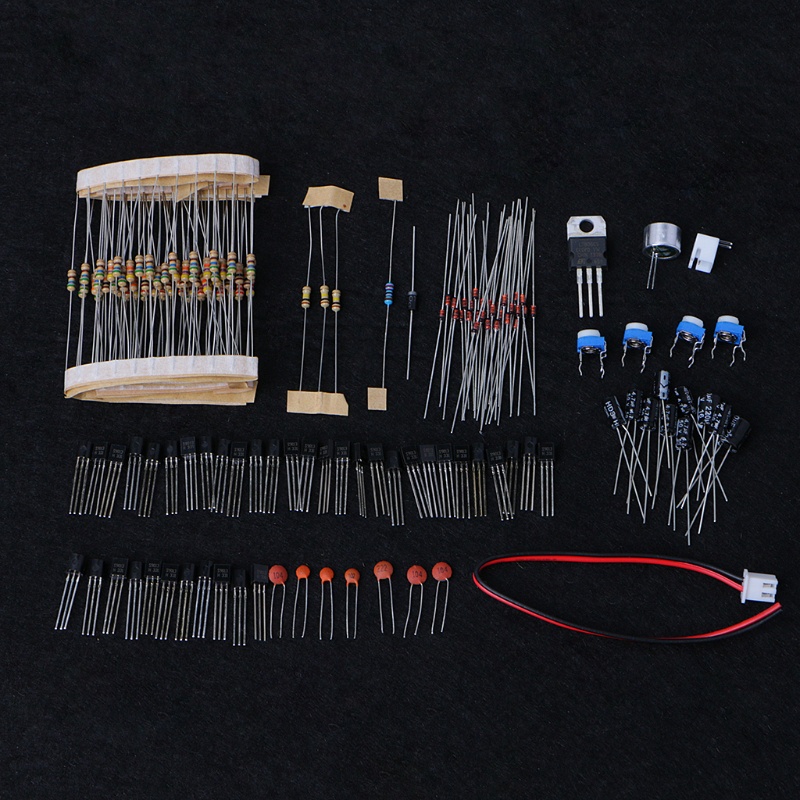

1 x 9-15V Mức điều khiển bằng giọng nói Chỉ báo LED Bộ sản xuất điện tử Tự làm
Hình ảnh sản phẩm
