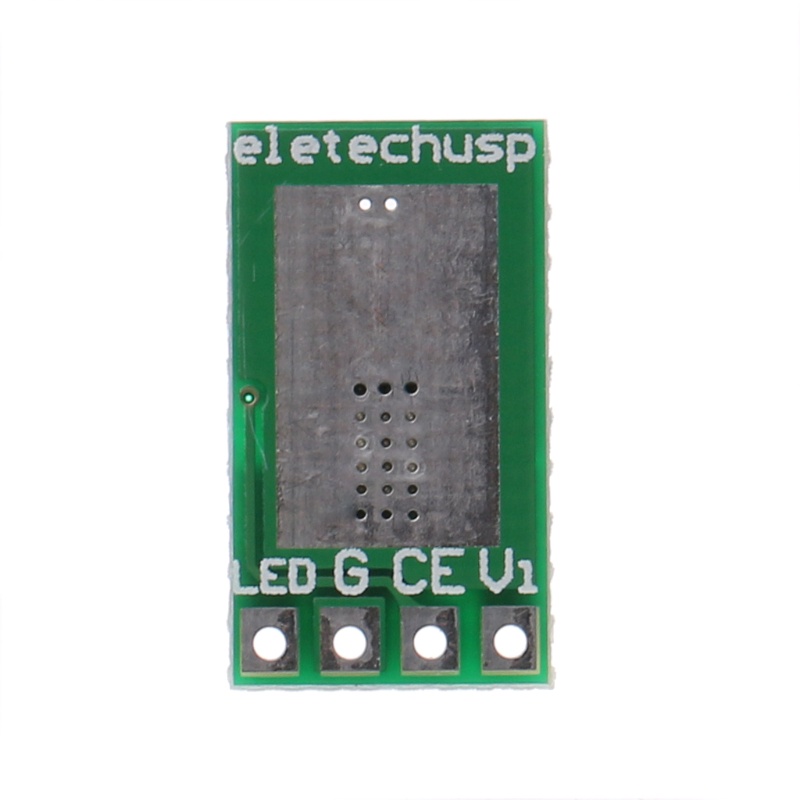

Bảng Mạch Điều Khiển Đèn LED PWM DC 2.8-6V 30-1500MA 1.5A

Giới thiệu Bảng Mạch Điều Khiển Đèn LED PWM DC 2.8-6V 30-1500MA 1.5A

Dc 2.8-6V 30-1500MA 1.5A LED Driver Bảng điều khiển PWM Mô-đun điều chỉnh không đổi hiện tại
Mô tả:
Ld06ajsa / B là mạch tích hợp điều chỉnh hiện tại hoạt động từ điện áp đầu vào 2,8 V đến 6 V, dòng điện đầu ra không đổi có thể được đặt thành 1.5A với điện trở bên ngoài. LD06AJSA / B bao gồm cao Điện áp tham chiếu chính xác, bộ khuếch đại, gương hiện tại, v.v. Bóng bán dẫn nguồn trên chip và khối dòng điện cảm thấy giảm đáng kể số lượng thành phần bên ngoài, làm cho LD06AJSA / B lý tưởng cho trình điều khiển LED.
Khi chân CE cao, điện áp đầu vào lớn hơn 2,8 V và cao hơn đèn LED điện áp trực tiếp cộng với độ rơi điện áp cần thiết, LD06AJSA / B thường hoạt động để cung cấp dòng điện không đổi từ PULLOBEE. Ld06ajsa / B sử dụng điều chỉnh nhiệt độ thay vì chức năng bảo vệ nhiệt độ, điều chỉnh nhiệt độ có thể khiến bạn phải chuyển đổi LEVOU liên tục trong trường hợp nhiệt độ môi trường cao hoặc rơi điện áp cao. Khi lực hút nhiệt độ LD06AJSA / B đạt khoảng 135 ° C, cài đặt nhiệt độ bên trong của khối làm giảm dòng điện để nhiệt độ của mối nối LED sẽ không tăng thêm. tính năng này cho phép người dùng tối đa hóa khả năng xử lý điện của chip, Không lo chip quá nóng và hư hỏng chip hoặc các thành phần bên ngoài.
Ld06ajsa / B cũng có chức năng cho phép chip, có thể toàn bộ chip để giới hạn mức tiêu thụ hiện tại tắt máy trong vòng 1uA.
Ld06ajsa / B cũng sử dụng khối bảo vệ quá tải hiện tại. Khi đèn LED hiện tại 1,9A gần (Điển hình), việc bảo vệ khối hiện tại bắt đầu hoạt động để ngăn đèn LED hiện tại tăng lên.
Ứng dụng 1: đấu dây theo hình sau, sử dụng tuốc nơ vít phù hợp một cách cẩn thận và từ từ xoay điện trở điều chỉnh.
Ứng dụng 2: Điều chỉnh điện trở có thể điều chỉnh thành 0 ohms (hoặc tối đa hóa dòng điện theo Đơn đặt hàng 1) và sau đó sử dụng đầu ra dòng điện đầu ra MCU của tín hiệu PWM để điều khiển đèn LED
Tần số của tín hiệu PWM phải nhỏ hơn 2 KHz

Thông tin chi tiết:
Điện áp hoạt động: DC 2,8-6 V (Hoàn hảo cho Trình điều khiển LED 3 V 3.3 V 3.7 V 4.5 V 5 V 6 V)
Dòng điện hoạt động: 30-1500MA
Công suất đầu ra tối đa: 9 W
Có thể điều khiển 1-16 chiếc đèn LED 2,8-6 V (dòng điện tối đa không vượt quá 1,5A)
Quy định hiện tại: 1 thông qua khả năng chống điều chỉnh; 2 thông qua điều khiển tín hiệu PWM
Chip kiểm soát nhiệt độ
Nắm hơn bảo vệ hiện tại
Phạm vi nhiệt độ hoạt động
Kích thước: 1.8x1cm / 0.71x0.39"
Số lượng: 1

Ghi chú:
Xin vui lòng cho phép sai số 1-3mm do đo lường thủ công.
Do sự khác biệt giữa các màn hình khác nhau, hình ảnh có thể không phản ánh màu sắc thực tế của sản phẩm. Cảm ơn bạn!

Không có gói bán lẻ
Gói hàng bao gồm:
1 x Trình điều khiển LED

Hình ảnh sản phẩm
