Bảng Mạch Điều Khiển Đèn LED RGB Pcbfun Nhiều Màu Sắc

Giới thiệu Bảng Mạch Điều Khiển Đèn LED RGB Pcbfun Nhiều Màu Sắc

Đặc điểm:
1. Sử dụng chất liệu cao cấp, bền
2. Sản phẩm dễ sử dụng
3. Vẻ ngoài tinh tế và đẹp mắt
4. Tuổi thọ dài
5. Nhiều ứng dụng

Thông số sản phẩm:
Điện áp cung cấp: DC 3.3V-5V
Chỉ báo bảng: chỉ báo nguồn
Tốc độ truyền TTL: 9600
R, G, B: R cho màu đỏ, G cho xanh lá cây, B cho xanh lam
Lái xe RGB: thích hợp để lái một hạt đèn RGB thông thường loại cathode hoặc thanh đèn với nhiều hạt đèn được kết nối song song

R, G, B: kết nối ba chân của đèn LED ba màu RGB
Gnd: Kết nối với cực âm chung của RGB
+ -: Nguồn đầu vào
Vcc: kết nối với TTL 5V (kết nối một với cổng cấp nguồn của bo mạch)
Rx: kết nối với đầu TX của TTL
Tx: kết nối với đầu RX của TTL
Gnd: Kết nối với thiết bị đầu cuối GND của TTL

Mô tả hướng dẫn kiểm soát:.
(1) Mỗi hướng dẫn bao gồm 4 byte dữ liệu hexadecimal (hex) và mỗi cái
Ý nghĩa của bàn như sau:
Dữ liệu (1) --- ID tiết lộ (mặc định là 0x1F)
Dữ liệu (2) --- số kênh (0x01: đỏ, 0x02: xanh lá cây, 0x03: xanh lam)
Dữ liệu (3) - giá trị độ sáng (phạm vi: 0x00--0x64, tương đương 0-100 trong thập phân)
Dữ liệu (4) - mã kiểm tra (của tổng số ba dữ liệu đầu tiên)
(2) Mô-đun này bao gồm làm mờ bằng tay và chức năng nhấp nháy tự động của hệ thống, gửi 1F
00001f để bật chức năng đèn flash tự động
(3) Một số hướng dẫn làm mờ bằng tay như sau:
Đặt ánh sáng đỏ 1% độ sáng: 1F01 0121
Đặt đèn đỏ thành 50% độ sáng: 1F 0132 52
Đặt ánh sáng đỏ 99% độ sáng: 1F 0163 83
Đặt ánh sáng xanh 1% độ sáng: 1F 020122
Đặt đèn xanh thành 50% độ sáng: 1F 02 3253
Đặt ánh sáng xanh đến 99% độ sáng: 1F 0263 84
Đặt ánh sáng xanh 1% độ sáng: 1F 0301 23
Đặt ánh sáng xanh đến 50% độ sáng: 1F 033254
Đặt ánh sáng xanh ở độ sáng 99%: 1F 03 63 85
Quy tắc cài đặt các màu sắc và độ sáng khác giống như trên, các bước cơ bản: bắt đầu bit ->
Số kênh -> giá trị phát sáng được chuyển đổi thành hexadecimal -> thêm ba chữ số đầu tiên:
Ví dụ: ánh sáng đỏ 0% độ sáng: 1F01 0020
Ánh sáng xanh lục 75% độ sáng: 1F 024B 6C
Ánh sáng xanh lam 100% độ sáng: 1F 03 64 86
Bộ điều khiển này thích hợp để điều khiển một hạt đèn RGB đơn hoặc nhiều hạt đèn có loại cathode thông thường và
Dải đèn RGB được kết nối với nhau, khả năng chịu giới hạn dòng điện của đèn LED có thể được tùy chỉnh theo nhu cầu của bạn.
Bạn có thể chọn giá trị điện trở phù hợp theo nhu cầu thực tế của mình. Bộ điều khiển chấp nhận các lệnh nối tiếp bằng cách
Để điều khiển màu sắc và độ sáng của đèn LED, VCC của mô-đun cổng nối tiếp USB sang TTL,
Tx, RX, GND được kết nối tương ứng với VCC, TX, RX, GND của bộ điều khiển RG (chẳng hạn như
Không phản hồi cho lệnh, cố gắng trao đổi TX và RX), R, G, B, GND ở đầu ra
Kết nối với R, G, B, GND của đèn LED tương ứng, - mặc định là chế độ nhấp nháy tự động khi bật nguồn,
Mở phần mềm gỡ lỗi cổng nối tiếp (chẳng hạn như SCOM32) trên máy tính và gửi lệnh làm mờ để nhập
Điều chỉnh theo cách thủ công các đèn.

Gói hàng bao gồm:
Bảng điều khiển PWM * 1

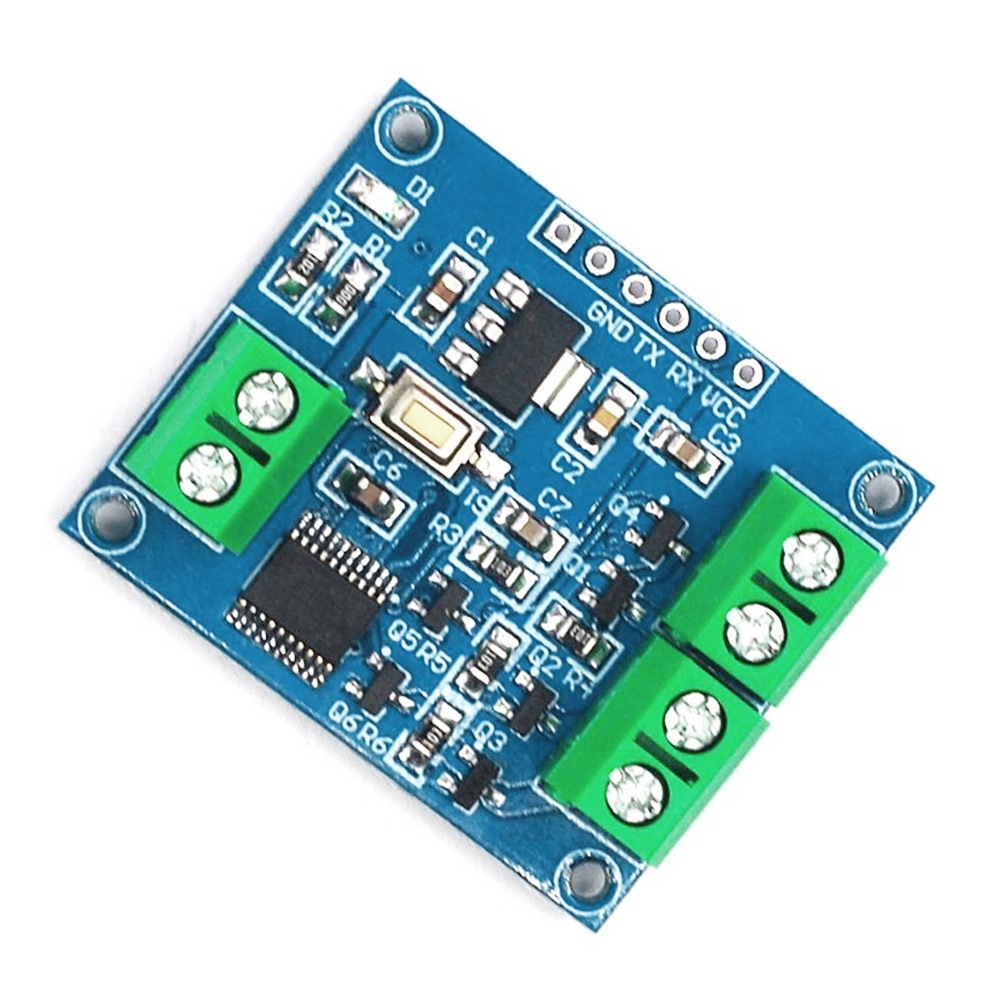

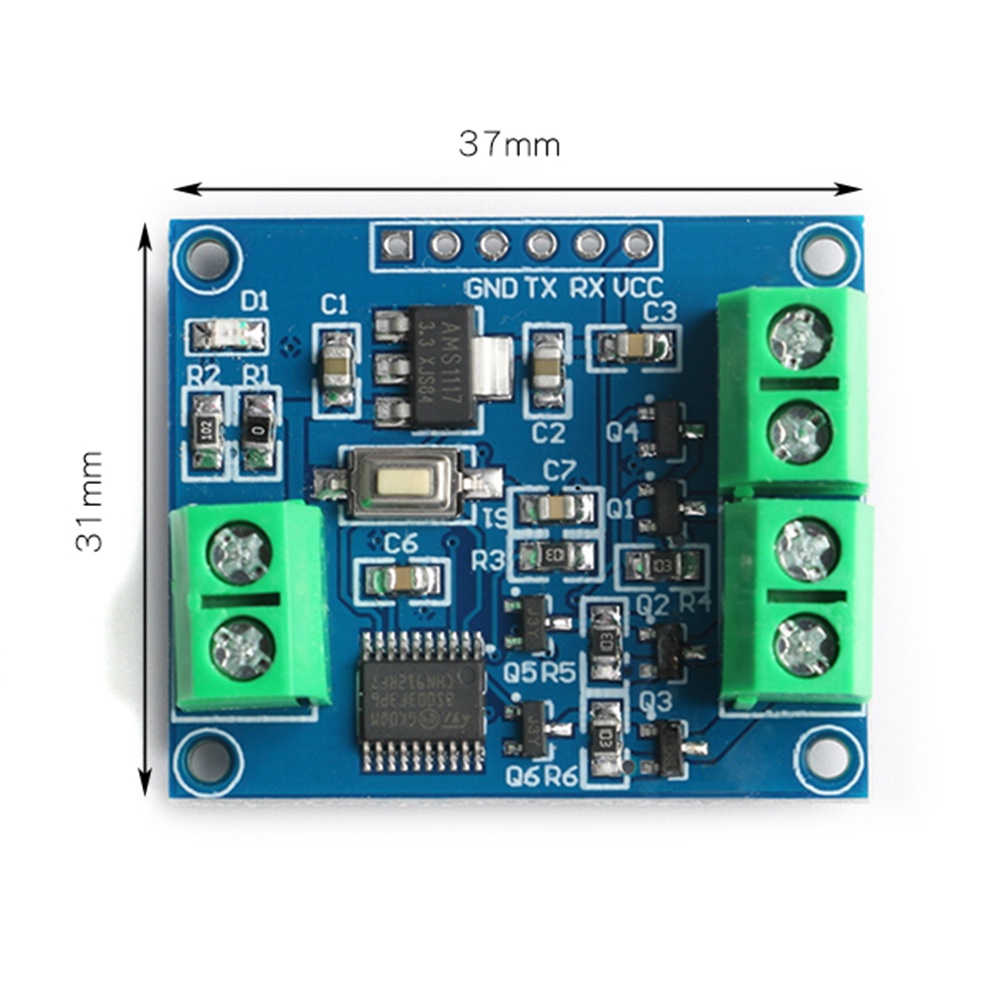

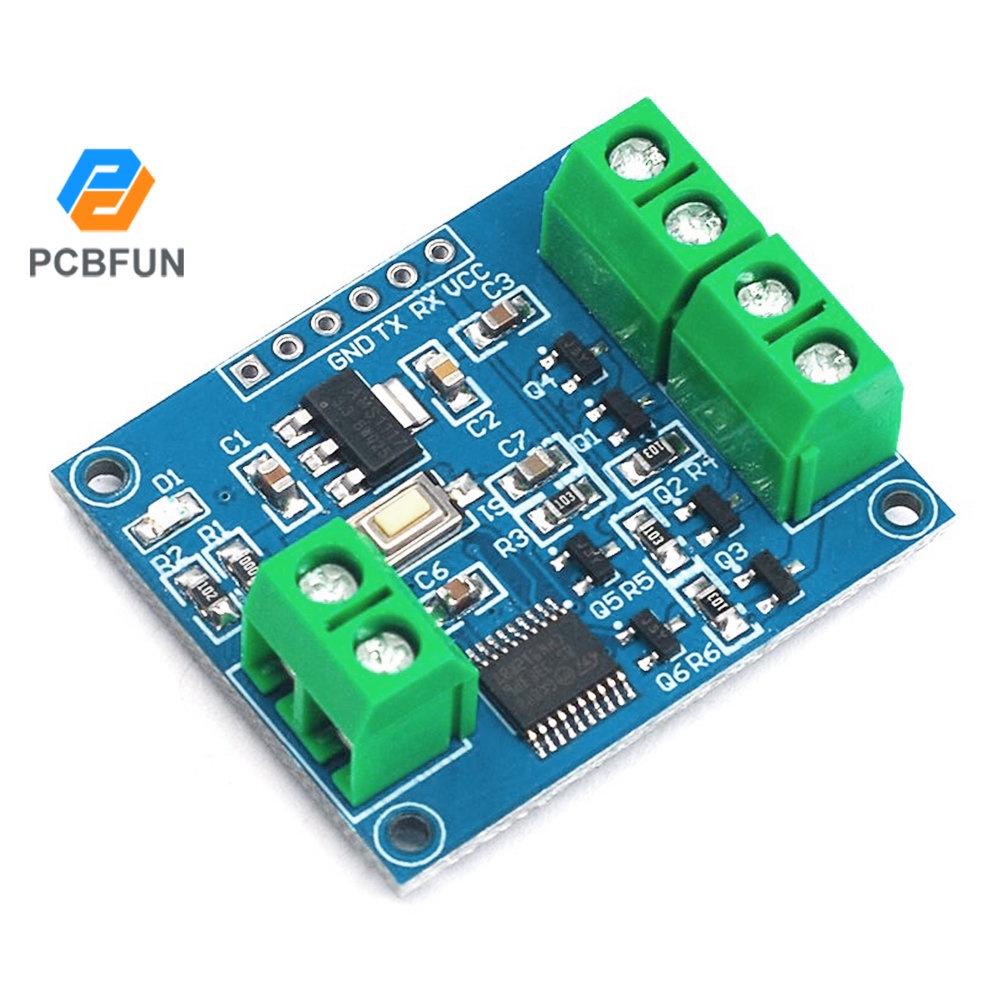

Hình ảnh sản phẩm
