Bảng Mạch Điều Khiển Đèn Nền T TAYLOR1 14-37 Inch 10.8-24V Sang 15-80V

Giới thiệu Bảng Mạch Điều Khiển Đèn Nền T TAYLOR1 14-37 Inch 10.8-24V Sang 15-80V

Mã biểu tượng điện tử chung của đèn nền:
Vcc: Nguồn điện áp tích cực, điện áp cung cấp mạch (điện áp thường là 12V hoặc 24V)
Bật / TẮT, BẬT, EN, ON_BL: Chuyển đổi chân tín hiệu
Pwm, PDIM, VDAJ, BL-PWM: Chân điều chỉnh độ sáng
Gnd: Mặt đất (điện cực âm)
Led +: điện cực dương của điốt phát sáng (đèn)
Led-: điện cực âm của điốt phát sáng (đèn)
Nhiệt độ tăng được kiểm soát ở khoảng: 25 độ (Nhiệt độ tăng = nhiệt độ bề mặt thiết bị - nhiệt độ môi trường xung quanh)
Gói bao gồm: Bảng điều khiển đèn LED 1PC14-37 Inch Bước lên TV LCD Đèn nền hiện tại không đổi
Mô tả:
Bảng điều khiển đèn nền LED 1.14-37 inch Bảng điều khiển hiện tại không đổi
2.Cấu trúc BOOST, Hiệu suất chuyển đổi đạt hơn 92%
3.Nhiệt lượng thấp của thiết bị, ổn định, có tuổi thọ lâu hơn
4.Pcb nhỏ, thiết kế mỏng, lỗi kiểm soát hiện tại trong vòng ± 5%
5.Sản phẩm này là bảng dòng điện không đổi, điện áp sẽ tự động điều chỉnh



Thông số giới hạn:
Khi đầu vào 24V: Vout = 75V Iout = tối đa 720mA hoặc 60W
Khi đến đầu vào 12V: Vout = 75V Iout = tối đa 400mA hoặc 30W
Bạn có thể sử dụng nguồn điện 12V để làm ra r-e-duce chi phí hệ thống
Mẹo ấm
Thông số giới hạn đề cập đến dung lượng tối đa khi sản phẩm trong quá trình ứng dụng. Trên thực tế, vui lòng dưới các thông số giới hạn để đảm bảo độ tin cậy của sản phẩm khi sử dụng.
Kích thước PCB: khoảng 6.80 * 3.0cm / 2.68 "* 1.18"

Ghi chú:
Kích thước Đối với phép đo thủ công, có thể có một sai số 0 đến 2 cm, thuộc về hiện tượng bình thường.
Do sự khác biệt giữa các màn hình khác nhau, hình ảnh có thể không phản ánh màu sắc thực tế của sản phẩm. Cảm ơn bạn!
Bảng điều khiển Bảng điều khiển Mô-đun nâng cao Mô-đun tăng cường Mô-đun TV Đèn nền LED Đèn nền LED không đổi Đèn nền hiện tại Đèn nền Điều khiển Mã đối tượng 10,8-24V đến 15-80V 14-37 Inch LED LCD Universal

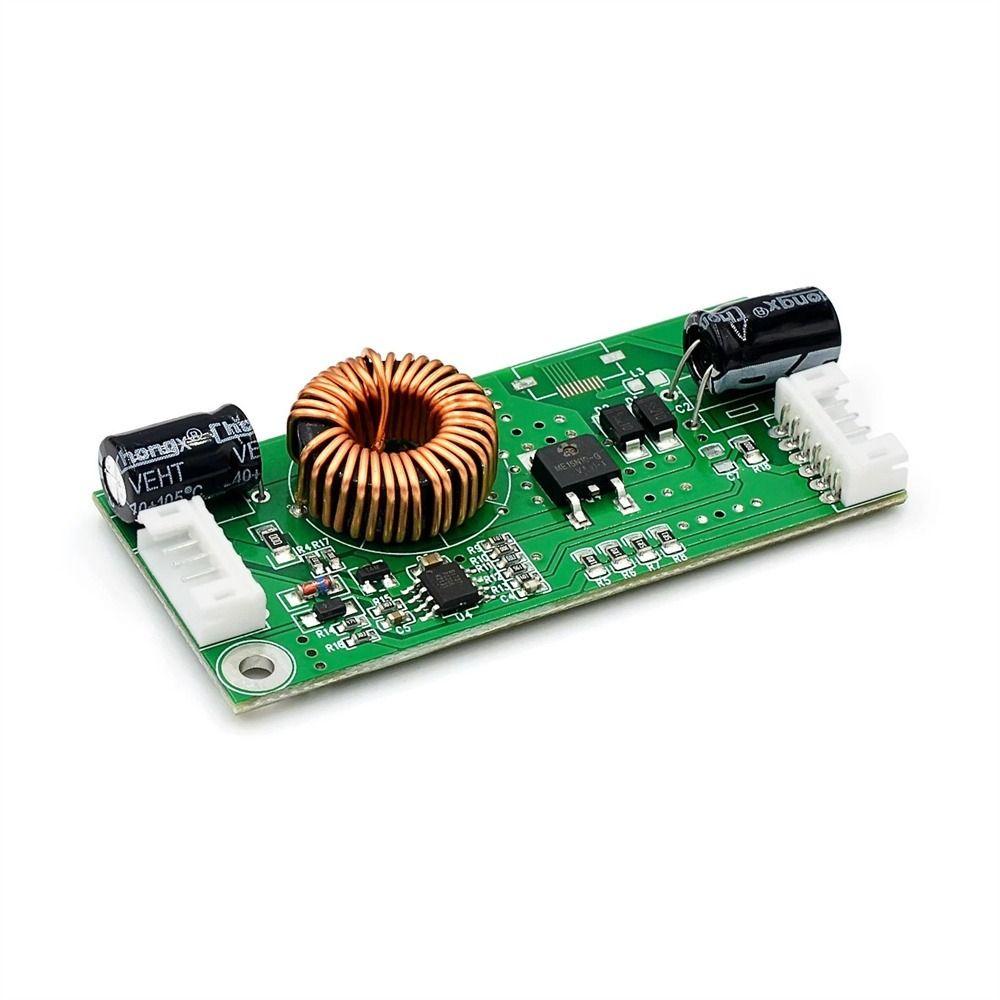

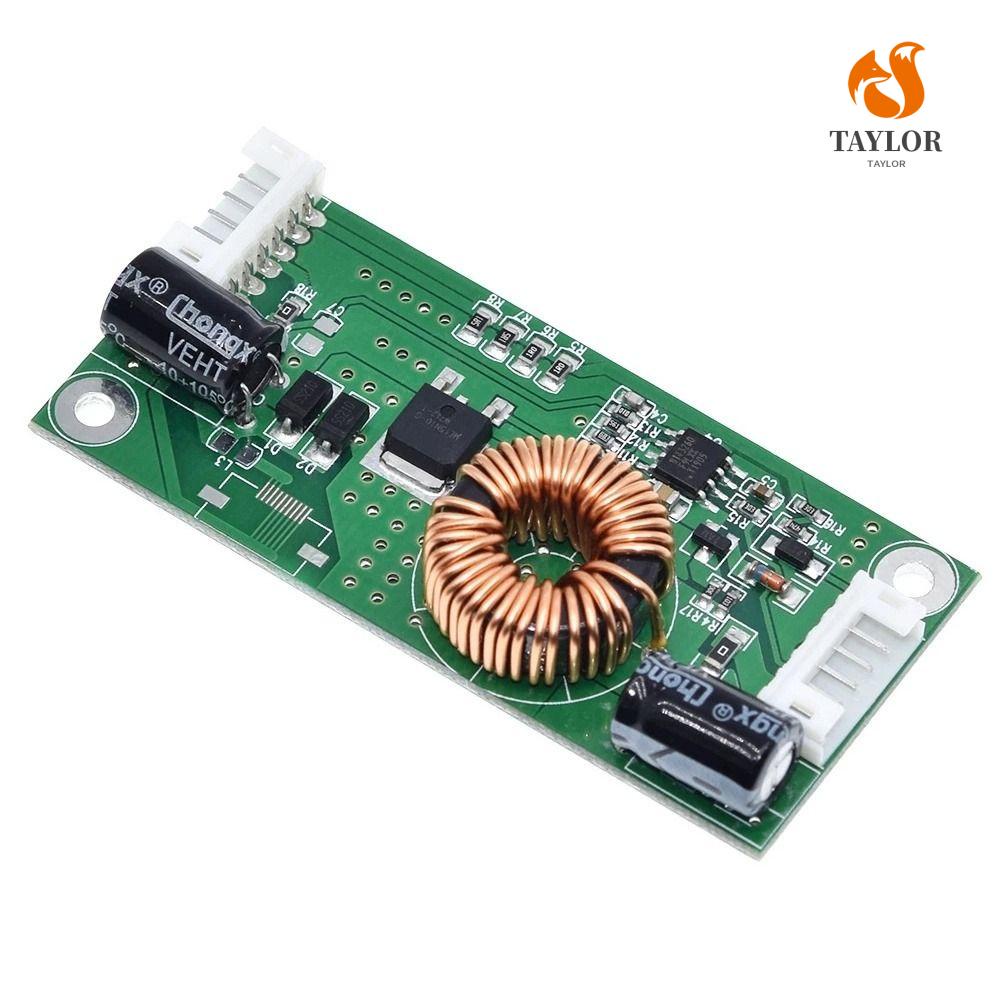

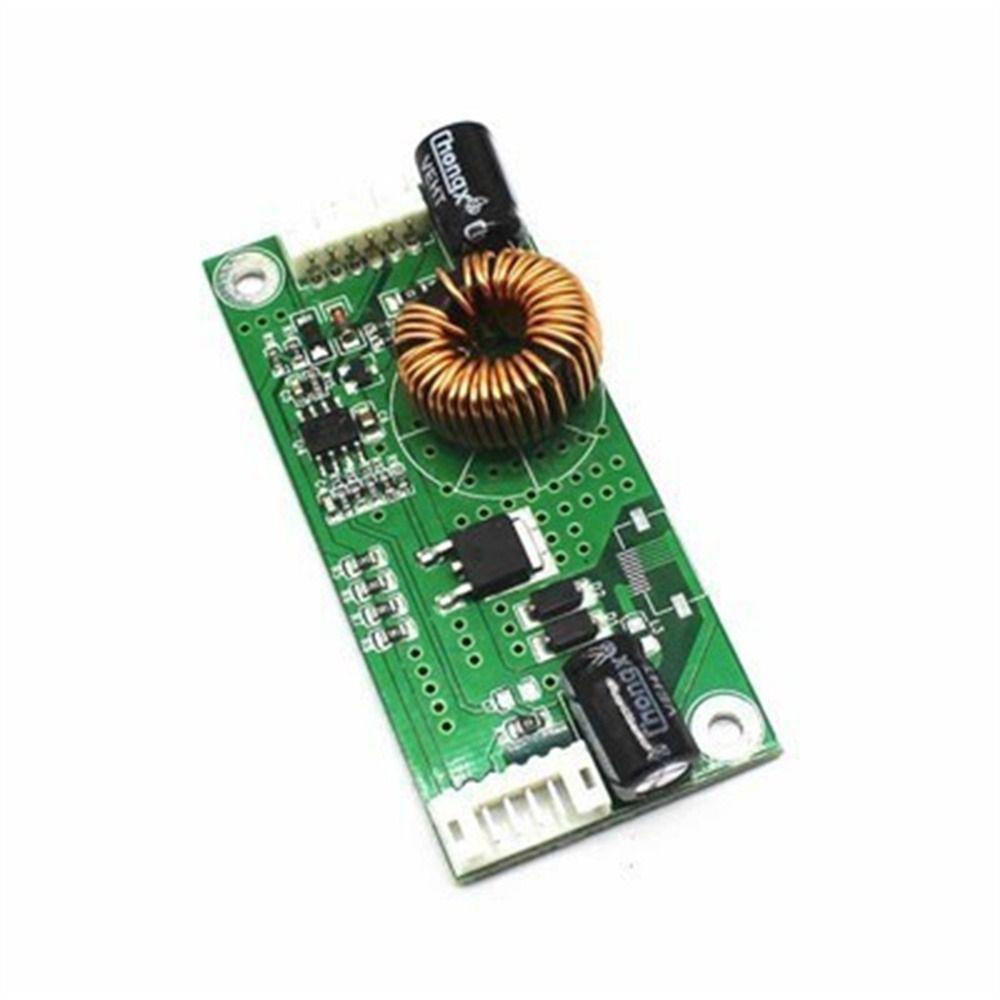

Hình ảnh sản phẩm
