Bảng Mạch Điều Khiển Động Cơ Không Chổi Than DC12-30V 200W BLDC
Mô tả ngắn
Dụng cụ và thiết bị tiện ích > Dụng cụ điện và thiết bị lớn > Thiết bị khác > Bảng Mạch Điều Khiển Động Cơ Không Chổi Than DC12-30V 200W BLDC
- Giao hàng toàn quốc
- Được kiểm tra hàng
- Thanh toán khi nhận hàng
- Chất lượng, Uy tín
- 7 ngày đổi trả dễ dàng
- Hỗ trợ xuất hóa đơn đỏ
Giới thiệu Bảng Mạch Điều Khiển Động Cơ Không Chổi Than DC12-30V 200W BLDC
1. Khi tín hiệu PWM bên ngoài được đưa vào, biên độ là 5V, và tần số PWM được khuyến nghị là 1K-10KHz.2. Đối với đầu vào tương tự, bạn có thể sử dụng chiết áp bên ngoài trên bo mạch 5V, GND (khả năng chống 10K-100Kohm) để điều chỉnh tốc độ hoặc bạn có thể đầu vào tương tự (0-5V), nhưng nó cần được kết nối với Già trên tàu.
3. Để điều khiển xoay tiến và lùi, động cơ cần ngừng xoay và sau đó thực hiện hoạt động tiến và lùi. Nghiêm cấm việc thay đổi hướng trong quá trình xoay động cơ, điều này sẽ gây ra hư hỏng bảng mạch. Ngoài ra, sau khi tháo nắp ngắn mạch, công tắc lái có thể được kết nối bên ngoài để vận hành.
4. 5v, GND Bo mạch chủ đi kèm với nguồn điện 5V (nguồn điện bên ngoài có thể được cung cấp, dòng điện không vượt quá 10mA)
5. Đầu ra tín hiệu xung tốc độ, biên độ là 5V, mỗi xung đại diện cho một vòng cách mạng của động cơ.
Lưu ý
1. Không có cầu chì trong mạch nguồn trên bo mạch chính. Jianyi đã tự bổ sung thêm. Kết nối ngược của các cực dương và âm của nguồn điện sẽ gây hư hỏng vĩnh viễn cho một số chip trên bo mạch.
2. Có bảo vệ quá dòng ở đầu ra của động cơ trong quá trình hoạt động bình thường. Vì nguồn và dòng điện của mô-đun rất lớn, vui lòng không làm ngắn mạch nhân tạo khi mô-đun không hoạt động bình thường. Sau khi đoản mạch, mạch có thể bị cháy và ống có thể bị vỡ. Vui lòng sử dụng kiểm tra dòng điện nhỏ và điện áp thấp, sau khi ok, sau đó áp dụng dòng điện cao và điện áp cao. Bởi vì nó là một mô-đun bo mạch trần, xin vui lòng chú ý đến cách nhiệt của đầu dây. Nghiêm cấm việc tiếp xúc điện áp mạnh vào các bộ phận bảng.
3. Khi công suất hoạt động của mô-đun ổ đĩa vượt quá 100W hoặc môi trường hoạt động vượt quá 30Celsius, để đảm bảo hoạt động bình thường của mạch trong thời gian dài, cần thiết để làm mát không khí bên ngoài cho Bảng mạch để tản nhiệt.
Số mô hình: PWM Hall Motor Controller
Loại động cơ: Động cơ DC
Màu đen
Chất liệu: Nhựa
Kích thước: 80x30 x 10mm
Gói NỘI DUNG:
1x200w trình điều khiển động cơ DC không chổi than
Chỉ có nội dung gói trên, các sản phẩm khác không được bao gồm.
Lưu ý: Chụp ánh sáng và các màn hình khác nhau có thể khiến màu sắc của vật phẩm trong ảnh hơi khác so với đồ thật. Sai số cho phép đo là +/- 1-3cm.

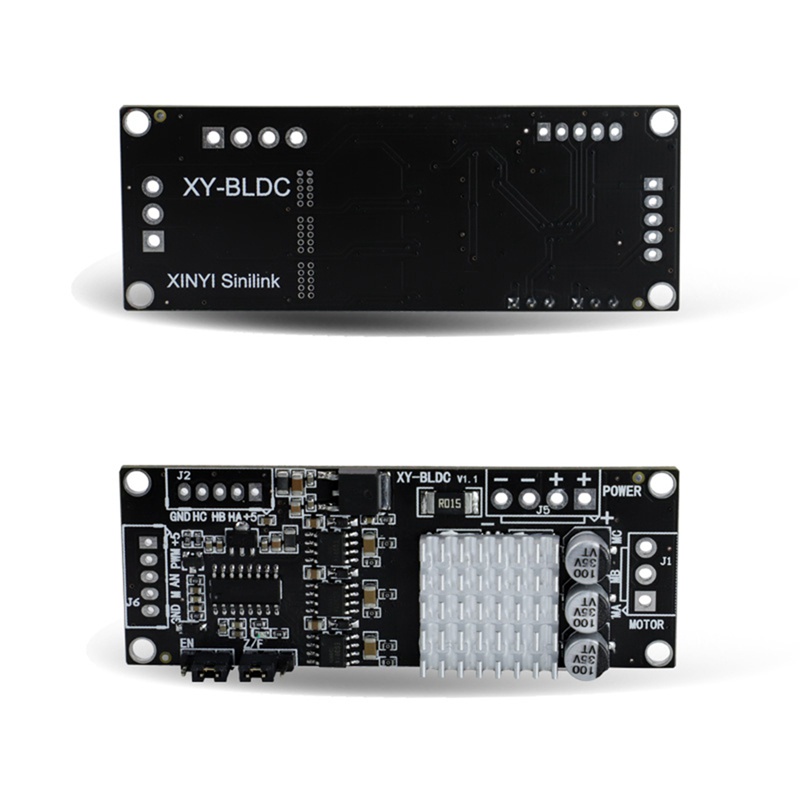

Hình ảnh sản phẩm
