Bảng Mạch Điều Khiển Động Cơ Bước L9110S DC

Giới thiệu Bảng Mạch Điều Khiển Động Cơ Bước L9110S DC

Bảng điều khiển động cơ bước L9110S DC 2,5-12V Cầu H Bảng điều khiển động cơ bước DC kép Bảng điều khiển động cơ bước DC Mô-đun Đèn báo nguồn
Tính năng '
1. Chipset L9110S kép - Bo mạch điều khiển động cơ có Chipset L9110S kép , mang lại hiệu suất đáng tin cậy và hiệu quả .
2. Dải điện áp rộng - Mô-đun có dải điện áp rộng 2,5-12V , phù hợp với nhiều loại động cơ có điện áp từ 2,5V-12V và dòng điện tối đa 0,8A .

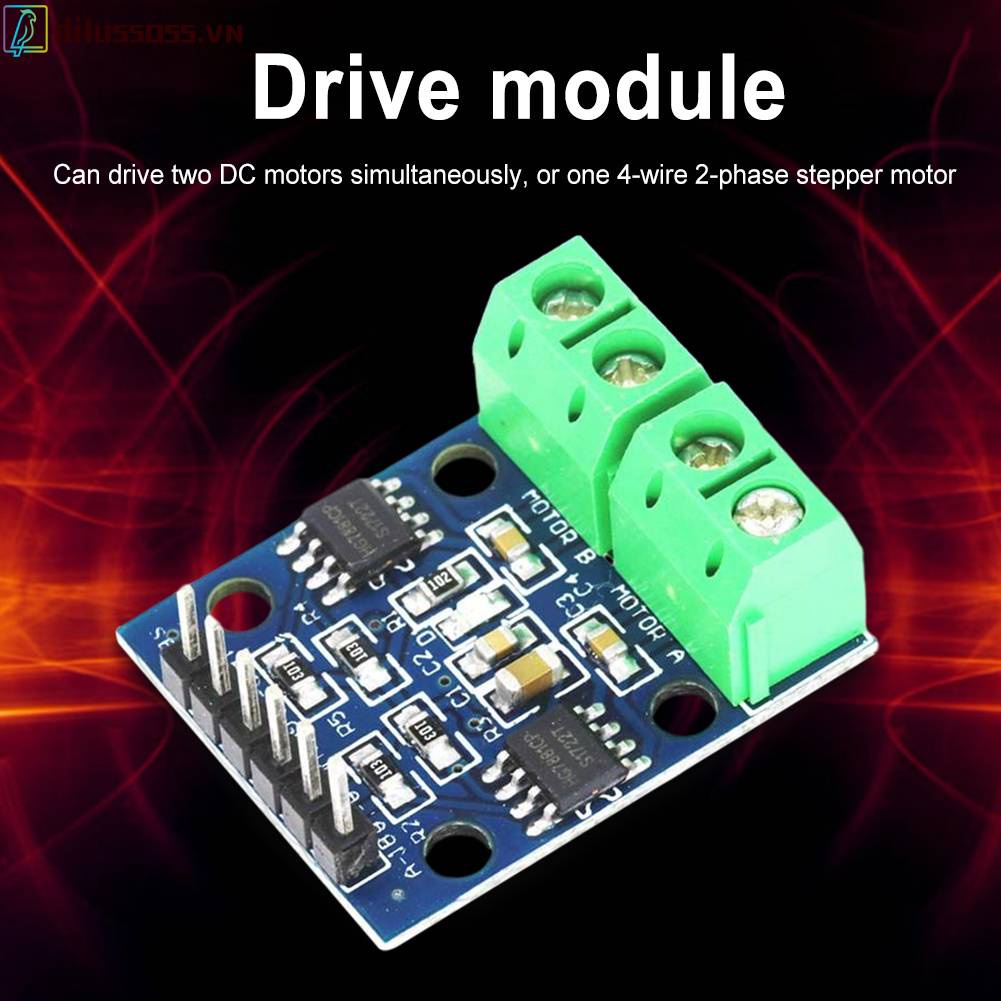

3. Hỗ trợ động cơ DC kép - Bo mạch có thể điều khiển đồng thời hai động cơ DC hoặc một động cơ bước 4 dây 2 pha .
4. Thiết kế nhỏ gọn - Với kích thước bảng mạch PCB 28 '21mm và trọng lượng chỉ 5g , mô-đun nhẹ và nhỏ gọn , giúp bạn dễ dàng cài đặt và sử dụng .
5. Giao diện dễ sử dụng - Giao diện của mô-đun thân thiện với người dùng và dễ kết nối. với các chân được dán nhãn rõ ràng để cấp nguồn , nối đất và cổng đầu vào .
Truyền động động động cơ với chip L9110S kép
Điện áp cung cấp điện mô-đun ' 2,5-12V
Phạm vi động cơ phù hợp - Điện áp làm việc của động cơ từ 2,5V-12V. và dòng điện làm việc tối đa là 0,8A . Hiện tại , điện áp và dòng điện của ô tô thông minh trên thị trường nằm trong phạm vi này
Nó có thể điều khiển đồng thời hai động cơ DC hoặc một động cơ bước 4 dây 2 pha .
Kích thước bảng mạch PCB “ 28 * 21mm '1.10 * 0.82 inch
Trọng lượng * 5g
Được trang bị các lỗ lắp đặt cố định. đường kính × 3mm

Mô tả giao diện mô-đun
Hướng dẫn kim cong màu đen 6P '
1 VCC bên ngoài điện áp 2,5V-12V
2 GND bên ngoài GND
3 cổng IO vi điều khiển bên ngoài IA1
4 cổng IO vi điều khiển bên ngoài IB1
5 cổng IO vi điều khiển bên ngoài IA2
6 cổng IO vi điều khiển bên ngoài IB2
Mô tả thiết bị đầu cuối màu xanh lá cây 4P '
1 OA1 OB1 kết nối với 2 chân của động cơ DC. không có hướng
2 OA2 OB2 kết nối với 2 chân của động cơ DC. không có hướng

Hướng dẫn sử dụng mô-đun '
Bật VCC và đèn báo nguồn mô-đun GND sáng
Đầu vào IA1 mức cao , đầu vào IA1 mức thấp , động cơ OA1 OB1 quay về phía trước '
Đầu vào IA1 mức thấp , đầu vào IA1 mức cao , đảo ngược động cơ OA1 OB1 '
Đầu vào IA2 mức cao , đầu vào IA2 mức thấp , động cơ OA2 OB2 quay về phía trước '
Đầu vào IA2 mức thấp , đầu vào IA2 mức cao , đảo ngược động cơ OA2 OB2

Ghi chú '
Do màn hình và hiệu ứng ánh sáng khác nhau , màu sắc thực tế của mặt hàng có thể hơi khác so với màu hiển thị trên hình ảnh . Cảm ơn bạn
Xin vui lòng cho phép đo độ lệch 1-2 cm do đo lường thủ công .



Đã bao gồm '

1 x Bảng điều khiển

Hình ảnh sản phẩm
