Bảng Mạch Điều Khiển Động Cơ Không Chổi Than BLDC DC 12V-36V 15A 500W

Giới thiệu Bảng Mạch Điều Khiển Động Cơ Không Chổi Than BLDC DC 12V-36V 15A 500W

Cho DC 12V-36V 15A 500W Bảng điều khiển động cơ không chổi than Hall BLDC Driver Board
Thông tin chi tiết:
Điện áp hoạt động: cho DC 12V-36V
Hoạt động hiện tại: <= 15A
Công suất trình điều khiển: <= 500W
Điện áp tốc độ: 0,1V-5V
Nhiệt độ hoạt động: -40-85°C
Độ ẩm: 90% RH
Bảo vệ quầy hàng: Có
Kiểm soát Enable: có
Bảo vệ quá dòng: Có
Kiểm soát lái: Có
Tín hiệu điều khiển tốc độ: Có
Kích thước: 63x42mm / 2,48x1,65 "
Số lượng: 1 cái

Thiết bị đầu cuối điện ra:
Vcc (nguồn cung cấp điện dương)
Gnd (người âm)
Mc (pha động cơ cho W)
Mb (pha động cơ V)
Ma (mô tô pha U)
Đặt cho phía điều khiển:
[GND] Mặt đất đầu cuối điều khiển
[VR] Đầu thống 0-5V (tương ứng với 10% tốc độ động cơ -)
[ZF] Điều khiển đảo ngược (kết nối với 5V hoặc mặt đất có thể sạc hướng quay của động cơ)
[dành Cho M] đầu ra xung tốc độ (tùy thuộc vào số lượng cực động cơ tương ứng với số lượng xung cho mỗi cách mạng của số đầu ra)
[EL] Cho phép thiết bị đầu cuối điều khiển (kết nối với mặt đất 5V ot chạy sau đó 5V, tiếp đất cho động cơ dừng)
[5V] Thiết bị đầu cuối điều khiển 5V
Gọi cho các thiết bị đầu cuối hội trường:
[5V] Sức mạnh tổng thể tích cực
[Ha] Tín hiệu Hall
[Hb] Tín hiệu phòng họp
Tín hiệu Hall.
[GND] Giảm âm
Dây điện:
Thiết bị đầu cuối điều khiển cho SET:
1. Các phương pháp đấu dây điều khiển tốc độ động cơ: tốc độ hệ thống chiết áp có sẵn cũng có thể được kết nối với điều khiển MCU, khi hệ thống dây điều khiển chiết áp, chân giữa của chiết áp được kết nối với cổng tốc độ VR, chiết áp được kết nối với cả hai đầu Điện áp đầu cuối 5V và GND tốc độ cao nhanh hơn.
2. Phương pháp đấu dây điều khiển lái động cơ: bạn có thể chuyển đổi điều khiển cũng có thể được kết nối với điều khiển MCU, sang GND theo một hướng, sau đó theo một hướng 5V.
3. Tín hiệu tốc độ xung: đầu ra cao và thấp. Ic không thể hiểu thông tin với yêu cầu của khách hàng.

Đầu vào tín hiệu phòng họp cho hội trường:
Sơ đồ đấu dây được hiển thị, một tương ứng với HA, HB, HC và trên động cơ, nguồn điện 5V kết nối với động cơ cho tín hiệu hal tích cực, nguồn điện GND cung cấp tín hiệu âm cho sảnh động cơ.

Lưu ý: Do các nhà sản xuất động cơ khác nhau để thực hiện đơn đặt hàng dòng sảnh không nhất thiết phải tuân theo dòng trên bảng để phù hợp với trình tự, cần được điều chỉnh, các bậc cha mẹ chú ý! Nếu sai trình tự dòng, không khởi động bình thường, dòng điện hoặc bắt đầu các hiện tượng khác không mở, buộc phải sử dụng đĩa truyền động sẽ cháy!!!

Bảng điều khiển động cơ 12-36V cho đầu vào nguồn DC, nguồn điện tích cực VCC, nguồn điện GND âm.

Phương pháp dây điện: Không chổi than cho động cơ DC cho ba dòng, MA / U tương ứng, MMB / V, MC / W

Lưu ý:
Nếu bạn sử dụng dưới 60W, không cần thêm tản nhiệt, hãy nhớ thêm hơn 60W
Cánh tản nhiệt hiệu quả truyền động mà không làm giảm nhiệt độ quá cao sẽ tỏa ra hư hỏng vĩnh viễn! Kích thước của tản nhiệt có thể là một công việc dựa trên môi trường xấu (khuyến nghị khu vực bề mặt làm mát lớn hơn 200 cm vuông)!Khi cài đặt bộ tản nhiệ

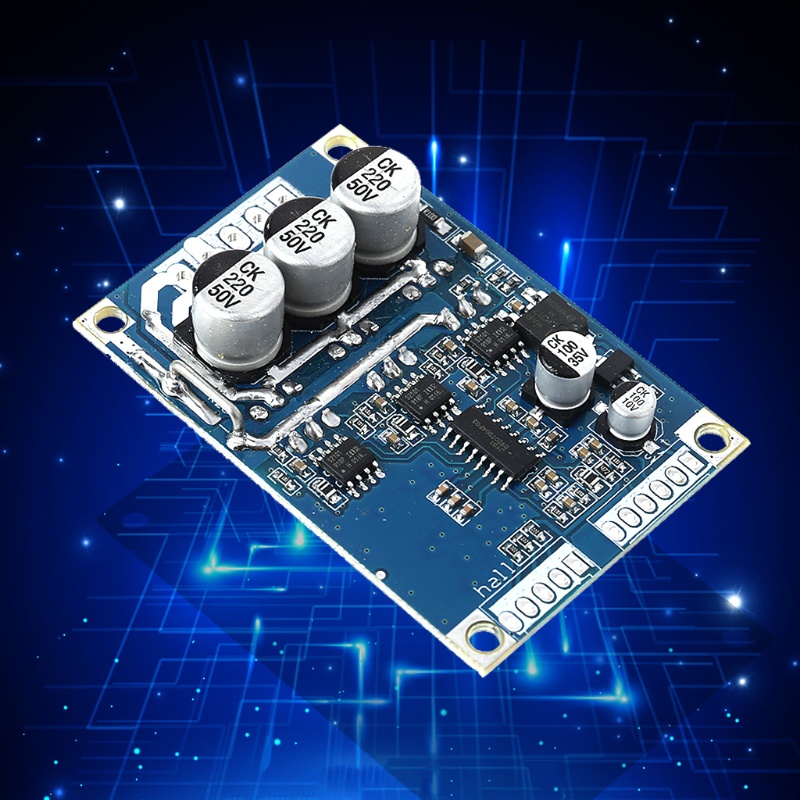

Hình ảnh sản phẩm
