Bảng Mạch Điều Khiển Động Cơ Không Chổi Than Ba Pha DC 12-30V 200W

Giới thiệu Bảng Mạch Điều Khiển Động Cơ Không Chổi Than Ba Pha DC 12-30V 200W

1. Khi tín hiệu PWM bên ngoài được đầu vào , biên độ là 5V và tần số PWM được khuyến nghị là 1K-10KHz .
2. Đối với đầu vào tương tự , bạn có thể sử dụng chiết áp bên ngoài 5V, GND trên bo mạch ( điện trở 10K-100KΩ) để điều chỉnh tốc độ hoặc bạn có thể nhập (0-5V) tương tự bên ngoài , nhưng nó cần được kết nối với Gnd trên bảng .
3. Để điều khiển quay tiến và lùi , động cơ cần ngừng quay và sau đó thực hiện hoạt động tiến và lùi . Nghiêm cấm đổi hướng trong quá trình quay của động cơ sẽ gây hỏng bảng mạch . Ngoài ra , sau khi tháo nắp ngắn mạch , công tắc lái có thể được kết nối bên ngoài để vận hành .
4. 5v, GND Bo mạch chủ đi kèm với nguồn điện 5V ( nguồn điện có thể được cung cấp bên ngoài , dòng điện không vượt quá 10mA)
5. Đầu ra tín hiệu xung tốc độ , biên độ là 5V. mỗi xung đại diện cho một vòng quay của động cơ .

Tên sản phẩm “ Trình điều khiển động cơ DC không chổi than 200W với hiệu ứng Hall
Mô hình “ XY-BLDC
Điện áp làm việc ' 12-30V
Dòng điện tối đa - định mức 7A. giá trị đỉnh 10A
Công suất tối đa × 200W
Bảo vệ quá dòng - Có
Tích cực và tiêu cực - Có
Phanh có
Kiểm soát tốc độ PWM-Có
Kiểm soát tốc độ số lượng tương tự - Có
Chất liệu : PC *Metal
Màu sắc như hình

Nội dung gói hàng '
1 x Bảng truyền động động động cơ PWM Chỉ có nội dung gói trên. các sản phẩm khác không được bao gồm .
Lưu ý “ Chụp ánh sáng và cách hiển thị khác nhau có thể khiến màu sắc của vật phẩm trong ảnh hơi khác so với hàng thật . Sai số cho phép đo là + '- 1-3cm .

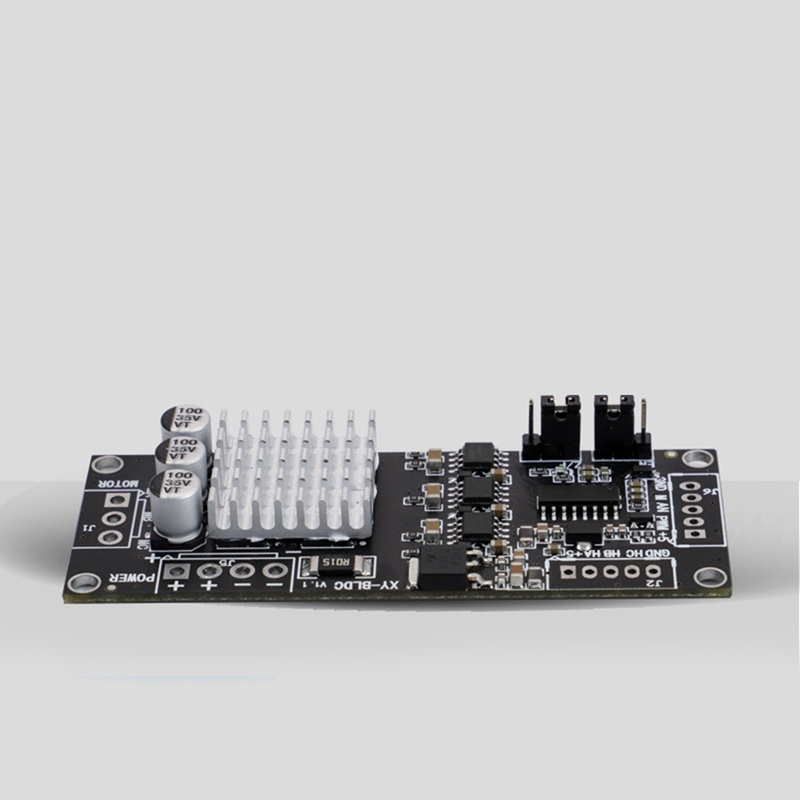

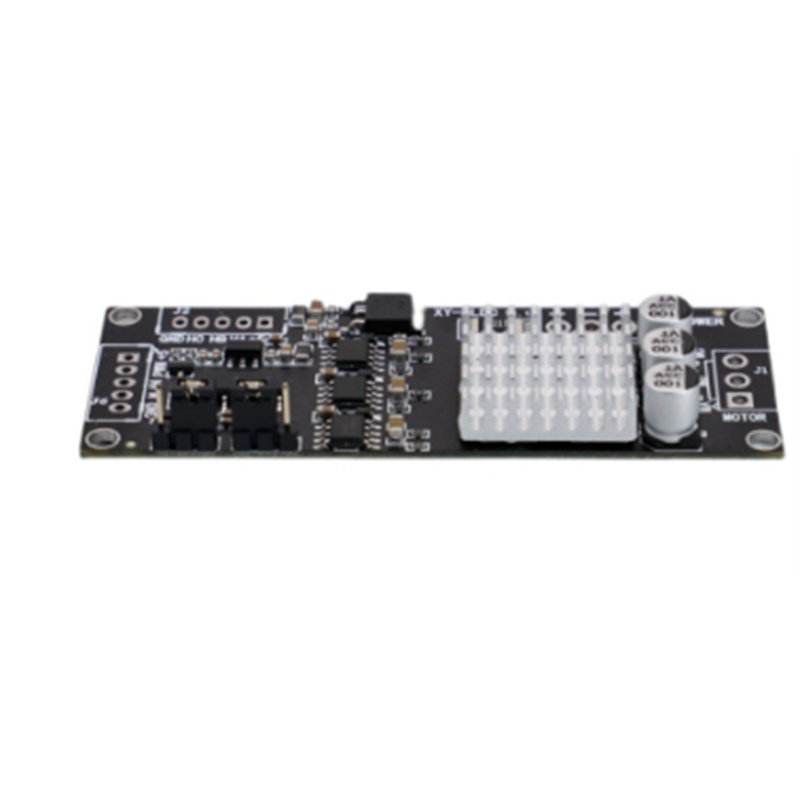

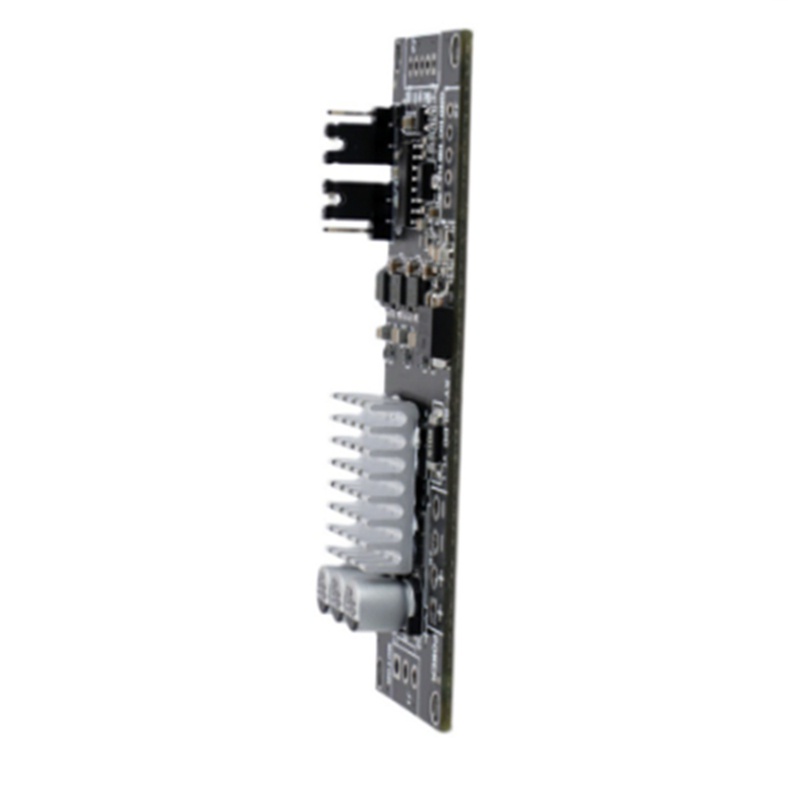

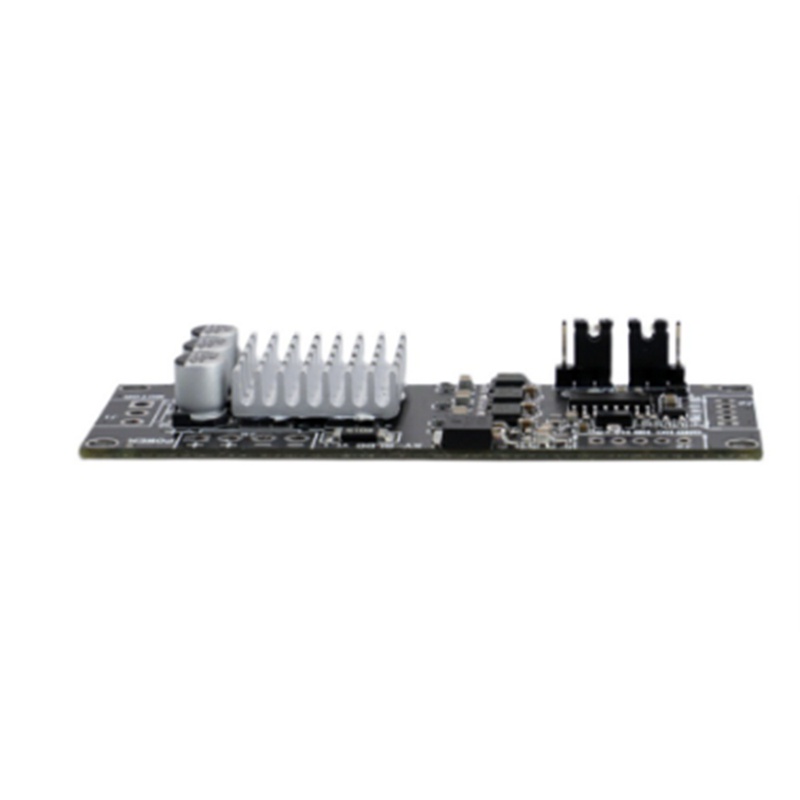

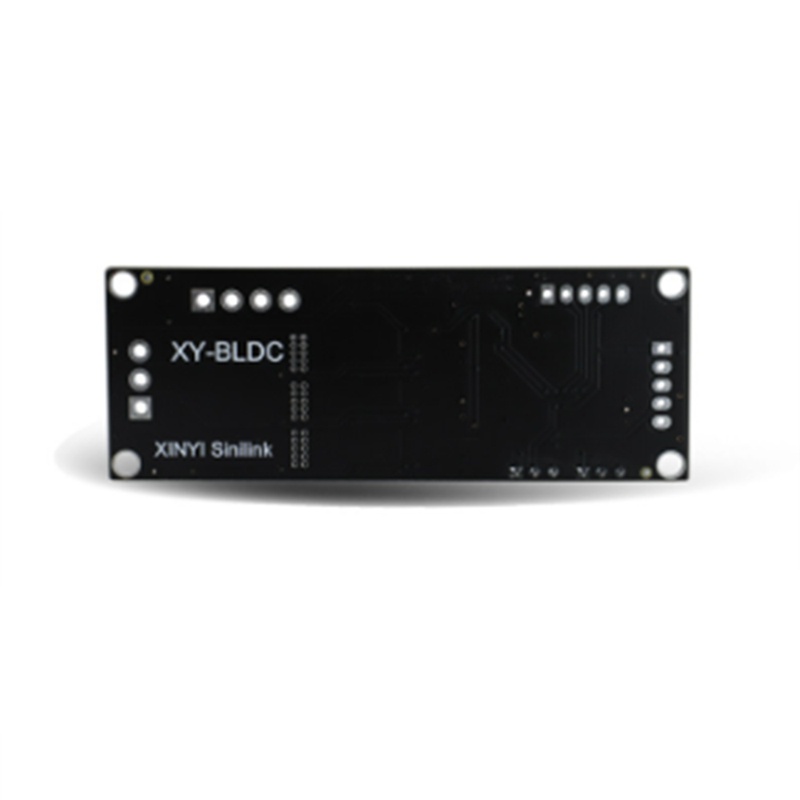

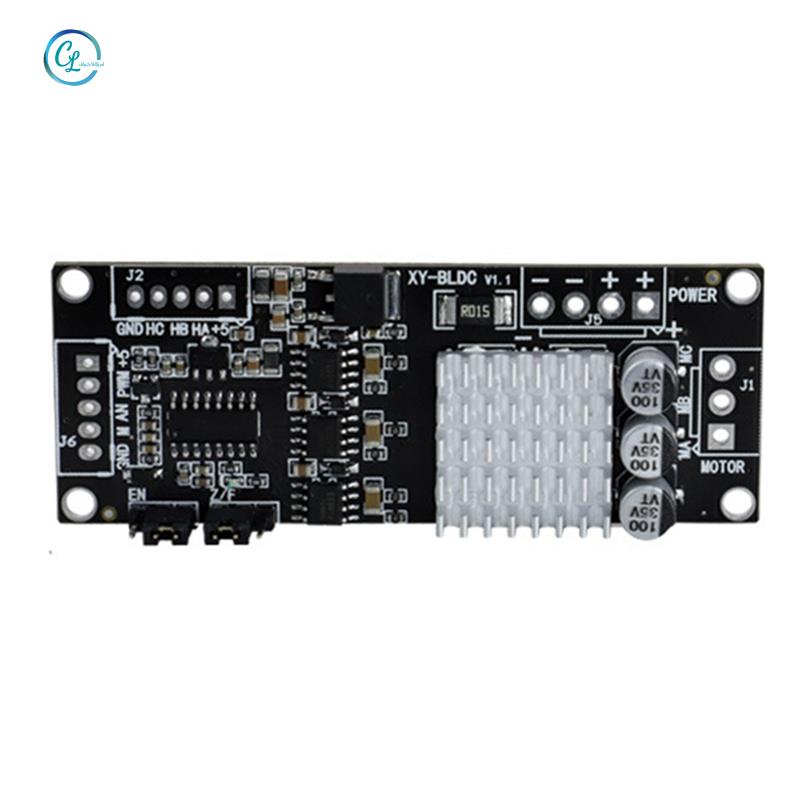

Hình ảnh sản phẩm
