Bảng Mạch Điều Khiển Động Cơ Không Chổi Than BLDC DC 12V-36V 15A 500W

Giới thiệu Bảng Mạch Điều Khiển Động Cơ Không Chổi Than BLDC DC 12V-36V 15A 500W

Cho DC 12V-36V 15A 500W Bộ điều khiển động cơ không chổi than Hall Bảng điều khiển BLDCThông số kỹ thuật 'Điện áp hoạt động: cho DC 12V-36VHoạt động hiện tại: < = 15ACông suất trình điều khiển: < = 500WĐiện áp tốc độ — 0,1V-5VNhiệt độ hoạt động '-40-85°CĐộ ẩm ’ 90 RHBảo vệ gian hàng: CóBật điều khiển - CóBảo vệ quá dòng – CóĐiều khiển lái – CóTín hiệu kiểm soát tốc độ – CóKích thước: 63x42mm / 2,48x1,65 "Số lượng × 1 PcĐầu cuối nguồn ra "Nguồn điện tích cực VCC)Gnd âm bản one)Mc (pha động cơ cho W)Mb'motor phas V)Pha MA-motor U)Đặt cho phía điều khiển '[GND "Mặt đất thiết bị đầu cuối điều khiển[Vr] đầu điều tốc 0-5V (tương ứng với 10% tốc độ động cơ -)[ZF 'Điều khiển đảo chiều'kết nối với 5V hoặc mặt đất có thể sạc hướng quay của động cơ)[Đối với đầu ra xung của máy đo tốc độ M] (tùy thuộc vào số cực động cơ tương ứng với số xung trên mỗi vòng quay của số đầu ra)[EL) Bật thiết bị đầu cuối điều khiển'kết nối với 5V ot nối đất chạy sau đó 5V. nối đất động cơ dừng lạiThiết bị đầu cuối điều khiển [5V '5VHall cho các thiết bị đầu cuối hội trường '[5V'Công Suất hội trường tích cực[Ha] Tín hiệu hội trường[Hb] Tín hiệu hội trườngTín hiệu Hall [Hc '[Gnd] Hội trường âm bảnHệ thống dây điện 'Thiết bị đầu cuối điều khiển cho SET '1.Các phương pháp đấu dây điều khiển tốc độ động cơ: tốc độ hệ thống chiết áp khả dụng cũng có thể được kết nối với điều khiển MCU, khi đấu dây điều khiển chiết áp, chân giữa của chiết áp được kết nối với cổng tốc độ VR, chiết áp kết nối với cả hai đầuĐiện áp đầu cuối 5V và GND tốc độ cao hơn nhanh hơn.2.Phương pháp đấu dây điều khiển lái động cơ: bạn có thể chuyển đổi điều khiển cũng có thể được kết nối với điều khiển MCU, đến GND theo một hướng, sau đó theo một hướng 5V.3.Tín hiệu tốc độ xung - đầu ra cao và thấp.Ic không thể hiểu thông tin với yêu cầu của khách hàng.Đầu vào tín hiệu hội trường cho hội trường:Sơ đồ đấu dây được hiển thị, một cái tương ứng với HA, HB, HC và trên động cơ, nguồn điện 5V kết nối với động cơ cho tín hiệu hal dương, nguồn GND cấp tín hiệu âm đến hội trường động cơ.Lưu ý: Do các nhà sản xuất động cơ khác nhau để làm cho hội trường của hàng dòng hội trường không nhất thiết phải tuân theo dòng trên bảng để phù hợp với trình tự, cần điều chỉnh, xin các bậc phụ huynh chú ý!Nếu trình tự dòng sai, không khởi động đúng cách, dòng điện, hoặc khởi động các hiện tượng khác không mở, buộc phải sử dụng tấm truyền động sẽ cháy!!!Bo mạch điều khiển động cơ 12-36V cho đầu vào nguồn DC, nguồn điện tích cực VCC, nguồn điện GND là âm.Phương pháp đấu dây điện: Không chổi than cho động cơ DC cho ba dòng, tương ứng MA / U, MB / V, MC / WLời khuyên 'Nếu bạn sử dụng ít hơn 60W, không có thêm tản nhiệt, hãy nhớ thêm nhiều hơn 60WVây tản nhiệt truyền động hiệu quả mà không làm giảm nhiệt độ quá cao sẽ tỏa sáng thành hư hỏng vĩnh viễn!Kích thước của tản nhiệt có thể là công việc dựa trên môi trường xấu (diện tích bề mặt làm mát được khuyến nghị lớn hơn 200 cm vuông)!Khi lắp đặt tản nhiệt, phải chú ý đến mặt sau của module 6 MOS p

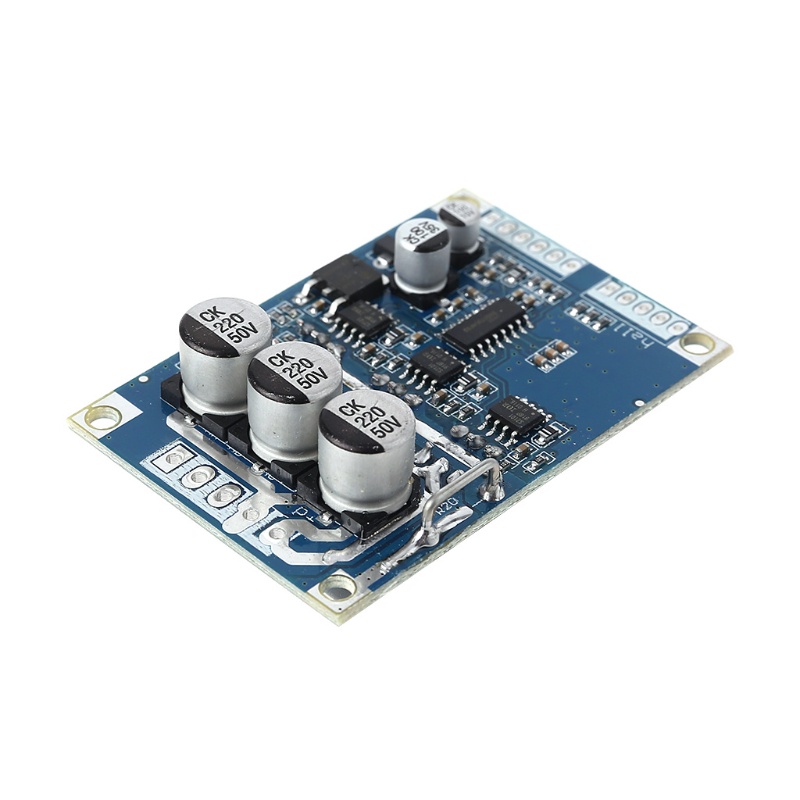

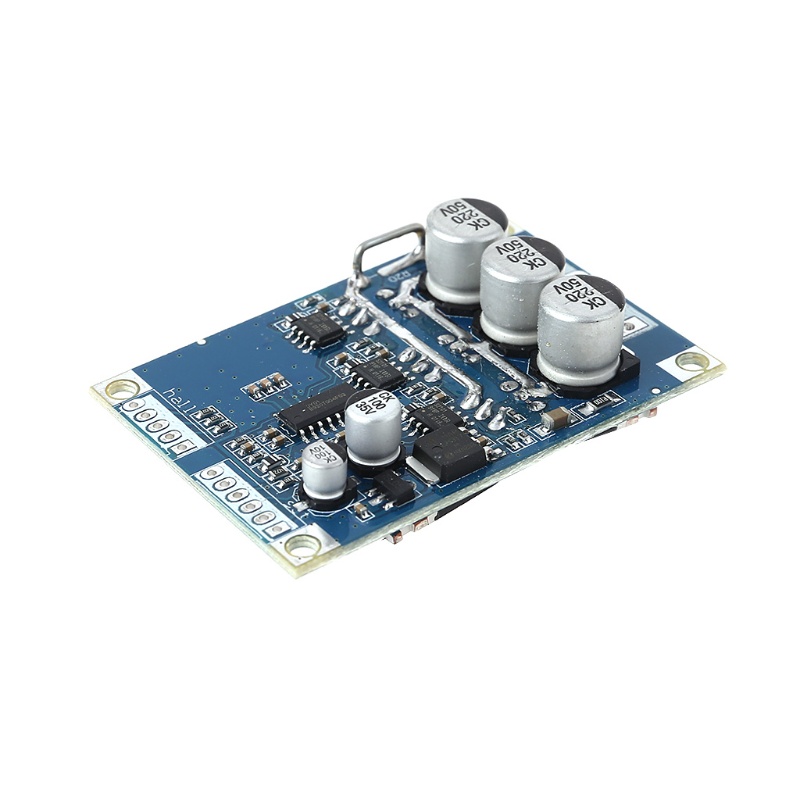

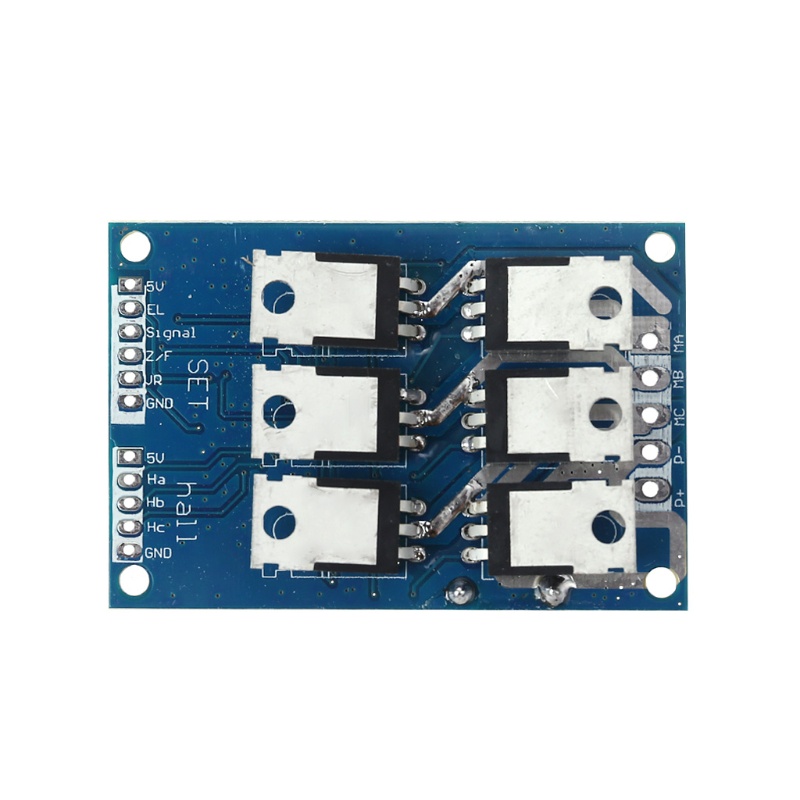

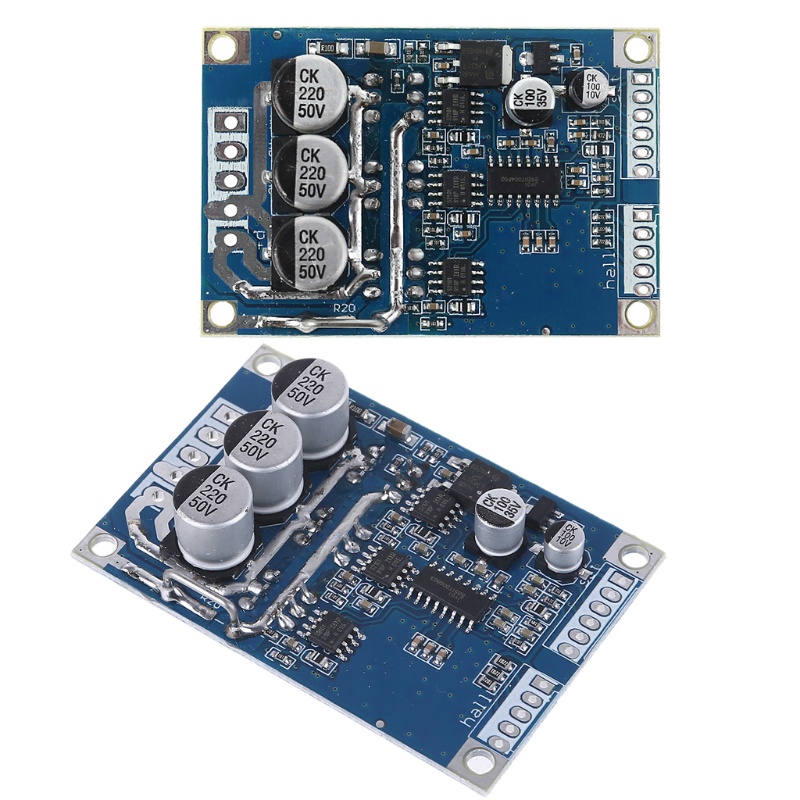

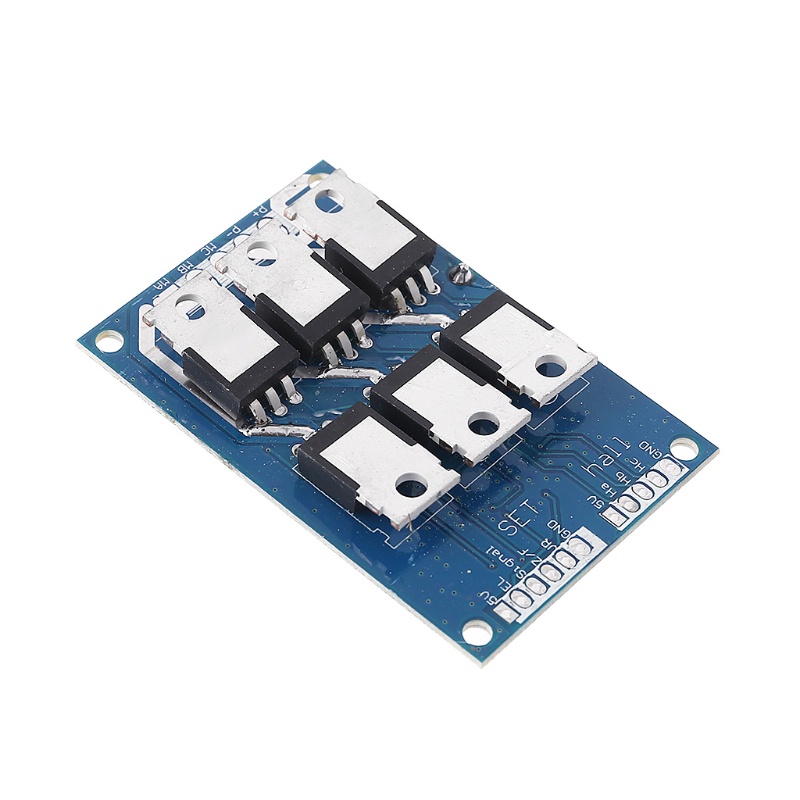

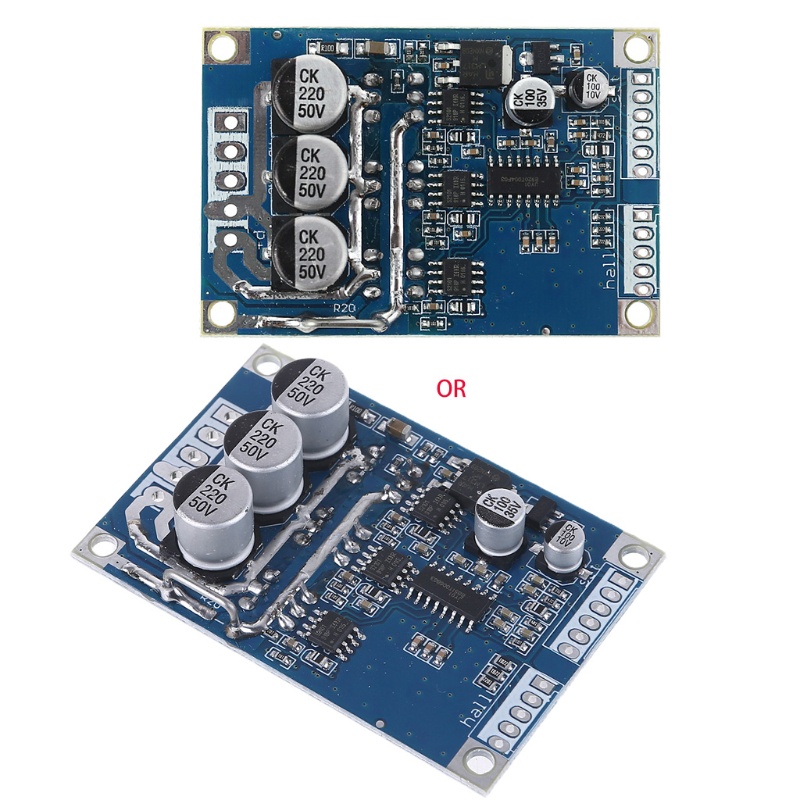

Hình ảnh sản phẩm
