Bảng Mạch Điều Khiển Hệ Thống STC15F104W STC15W204S

Giới thiệu Bảng Mạch Điều Khiển Hệ Thống STC15F104W STC15W204S

Bảng phát triển mô-đun vi điều khiển STC15F104W STC15W204S Bảng mạch lõi
Tính năng 'thương hiệu mới và chất lượng cao
Ban phát triển STC15W204S Hỗ trợ tất cả các cổng IO dẫn ra
Với điều khiển chip đơn LED, được kết nối với cổng IO P3.2, có thể được sử dụng cho đầu ra cổng IO, điều chế PWM và các thí nghiệm khác
Với công tắc vá, được kết nối với cổng IO P3.3, có thể được sử dụng cho đầu vào cổng IO và các thí nghiệm khác
Công tắc chip bên ngoài và đèn LED của cổng IO sẽ không ảnh hưởng đến việc sử dụng bình thường của cổng IO.
Với cổng nối tiếp mức TTL, (kết nối với P3.0) và (kết nối với P3.1) có thể được sử dụng cho chương trình tải xuống STC / giao tiếp máy tính chủ cổng nối tiếp (với kết hợp hẹn giờ) và các thí nghiệm đầu vào và đầu ra cổng IO

Thông số kỹ thuật: Kích thước: xấp xỉ 1,8x1,1cm / 0,71x0,73in
Loại: STC15W204S / STC15F104W
Cho Bảng phát triển STC15F104W Mô tả như sau:
Mô-đun hẹn giờ: dành cho T 0 và T2.
Khi đối với T 0 hoạt động ở chế độ 0, nó là bộ đếm thời gian 16 bit, có thể tự động tải lại giá trị ban đầu;
Ở chế độ 2, nó là bộ đếm thời gian 8 bit, có thể tự động tải lại; Khi chế độ 3 và có thể phân hủy.
Chế độ làm việc của T2 được cố định là chế độ giá trị ban đầu được tải lại tự động 16 bit, đặc biệt phù hợp với ngành công nghiệp đèn LED.Mô-đun hẹn giờ của chip có thể tạo ra thời gian chính xác cao hơn.
Stc15f104w không có cổng nối tiếp và chế độ phát sóng rơ le.Nó có thể mô phỏng I2 C, cổng nối tiếp, SPI, đo điện áp bên ngoài thông qua cổng IO và thực hiện chức năng AD.

Gói bao gồm: 1 x STC15W104W MCU / 1 x STC15W204S MCU bảng phát triển bảng hệ thống tối thiểu

Lưu ý “Do các vấn đề về hiệu ứng ánh sáng và góc độ nên sẽ có dung sai nhất định trong sản phẩm, mong các bạn thông cảm.
Vui lòng cho phép lỗi 0-1cm do đo lường thủ công

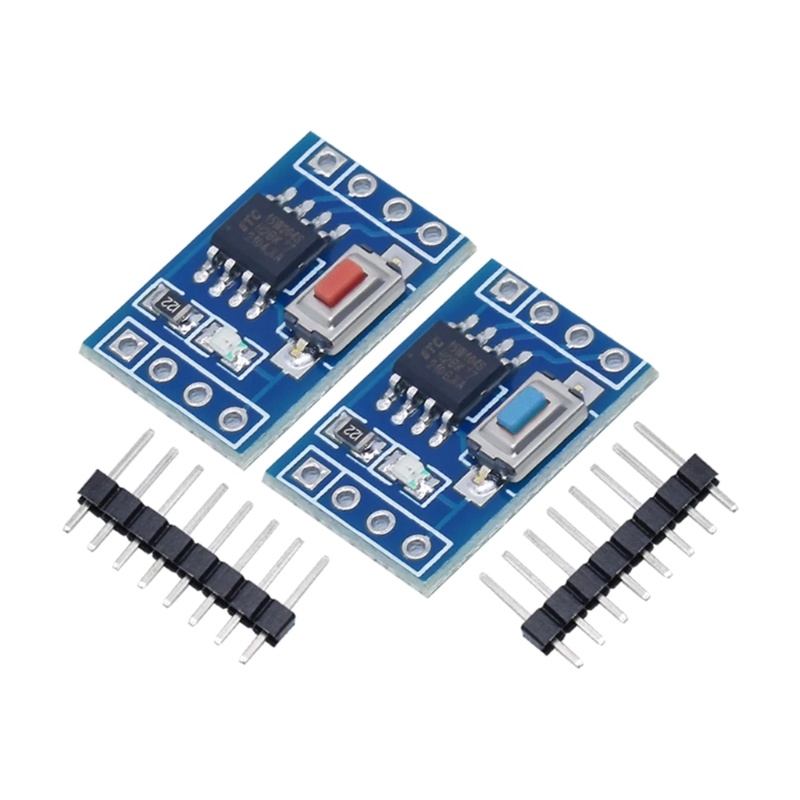

Hình ảnh sản phẩm
