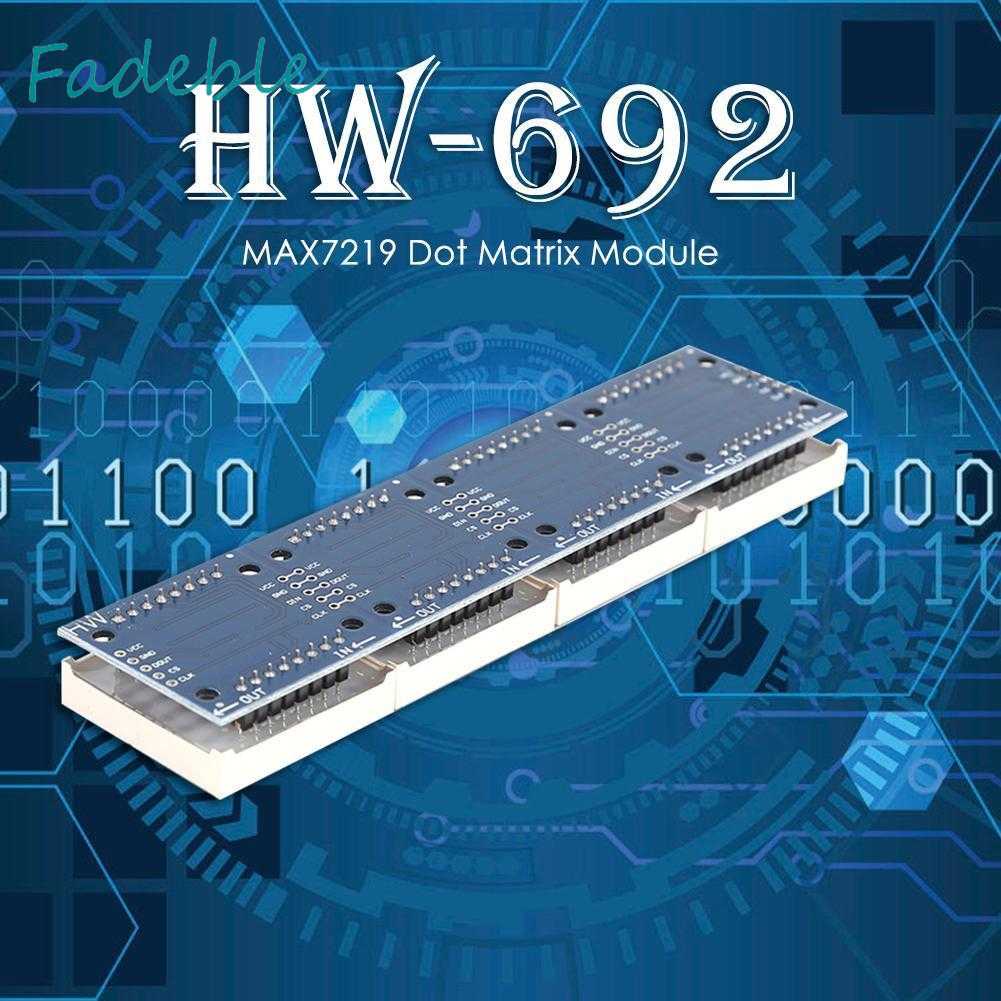

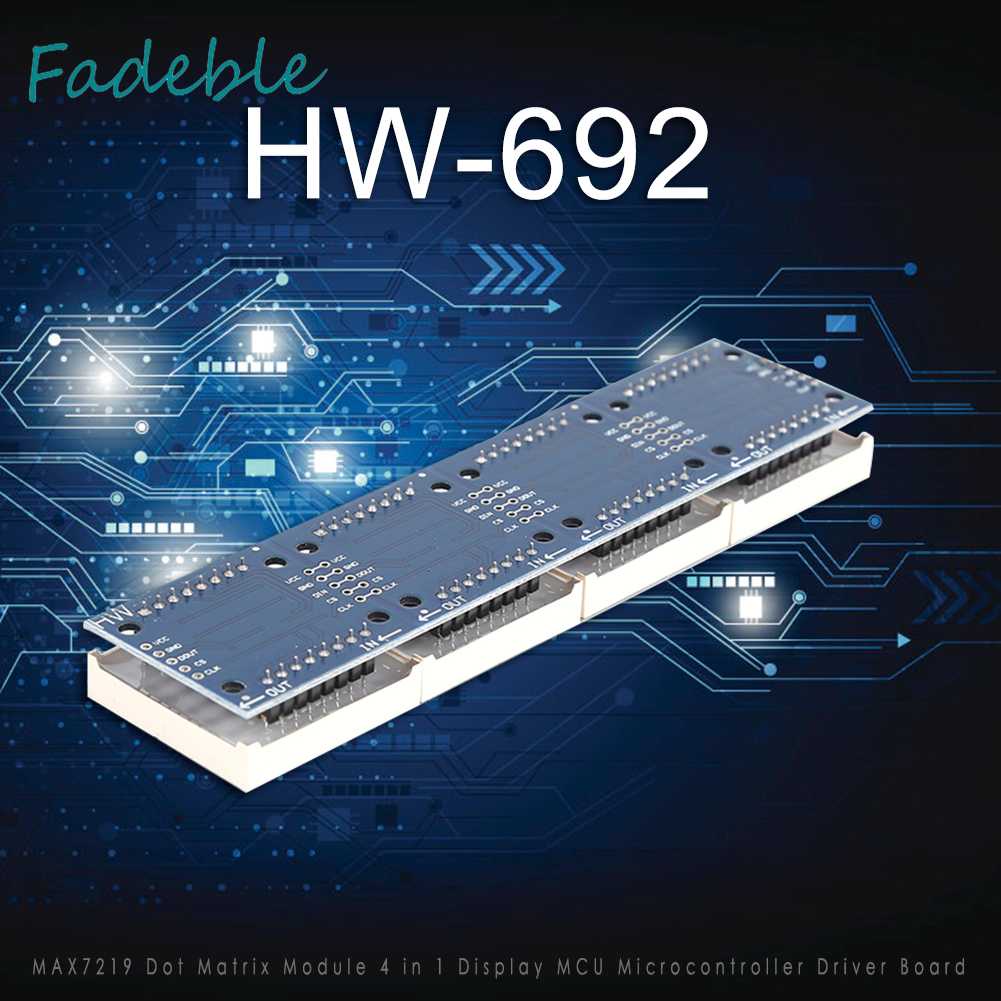

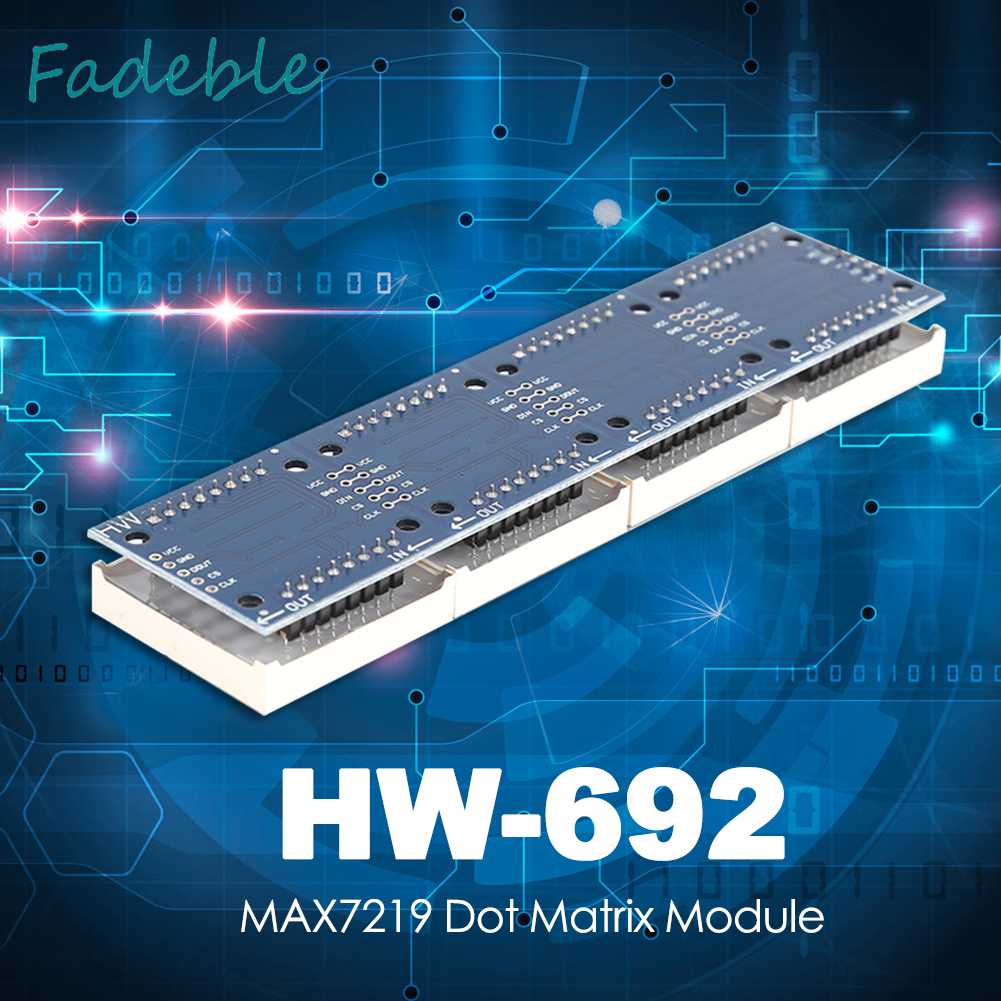

Giới thiệu Bảng Mạch Điều Khiển Ma Trận 4 Trong 1 MAX7219
Tính năng ' 1.Max7219 là một trình điều khiển hiển thị cực âm chung đầu vào / đầu ra nối tiếp tích hợp.Nó kết nối bộ vi xử lý với màn hình LED kỹ thuật số 7 đoạn 8 chữ số và cũng có thể kết nối màn hình biểu đồ thanh hoặc 64 đèn LED độc lập. 2.Nó bao gồm bộ mã hóa BCD loại B trên chip, vòng lặp quét đa kênh, trình điều khiển phân đoạn và RAM tĩnh 8 * 8 để lưu trữ từng dữ liệu.Chỉ sử dụng một thanh ghi bên ngoài để đặt dòng phân đoạn của mỗi đèn LED. 3.Giao diện nối tiếp bốn dây tiện lợi có thể kết nối tất cả các bộ vi xử lý đa năng.Mỗi dữ liệu có thể được giải quyết mà không cần ghi lại tất cả các màn hình khi được cập nhật.Max7219 cũng cho phép người dùng chọn mã hóa hoặc không mã hóa từng dữ liệu. 4.Toàn bộ thiết bị bao gồm chế độ tắt nguồn thấp 150 uA, điều khiển độ sáng tương tự và kỹ thuật số, thanh ghi giới hạn quét cho phép người dùng hiển thị 1-8 bit dữ liệu và chế độ phát hiện cho phép tất cả các đèn LEDĐể phát ra ánh sáng. 5.Chỉ cần ba cổng IO để điều khiển một mạng tinh thể.Màn hình ma trận điểm không nhấp nháy.Hỗ trợ tầng.
Sự chỉ rõ Một mô-đun duy nhất có thể điều khiển Cực âm chung 8 * 8 Điện áp hoạt động mô-đun: 5V Kích thước mô-đun: 128mm * 32mm * 13mm / 5.03 * 1.25 * 0.51 '' Màn hình: Đỏ Với 64 lỗ vít cố định, khẩu độ 3 mm Các mô-đun có giao diện đầu vào và đầu ra hỗ trợ nhiều mô-đun xếp tầng Trọng lượng bao bì: 49g

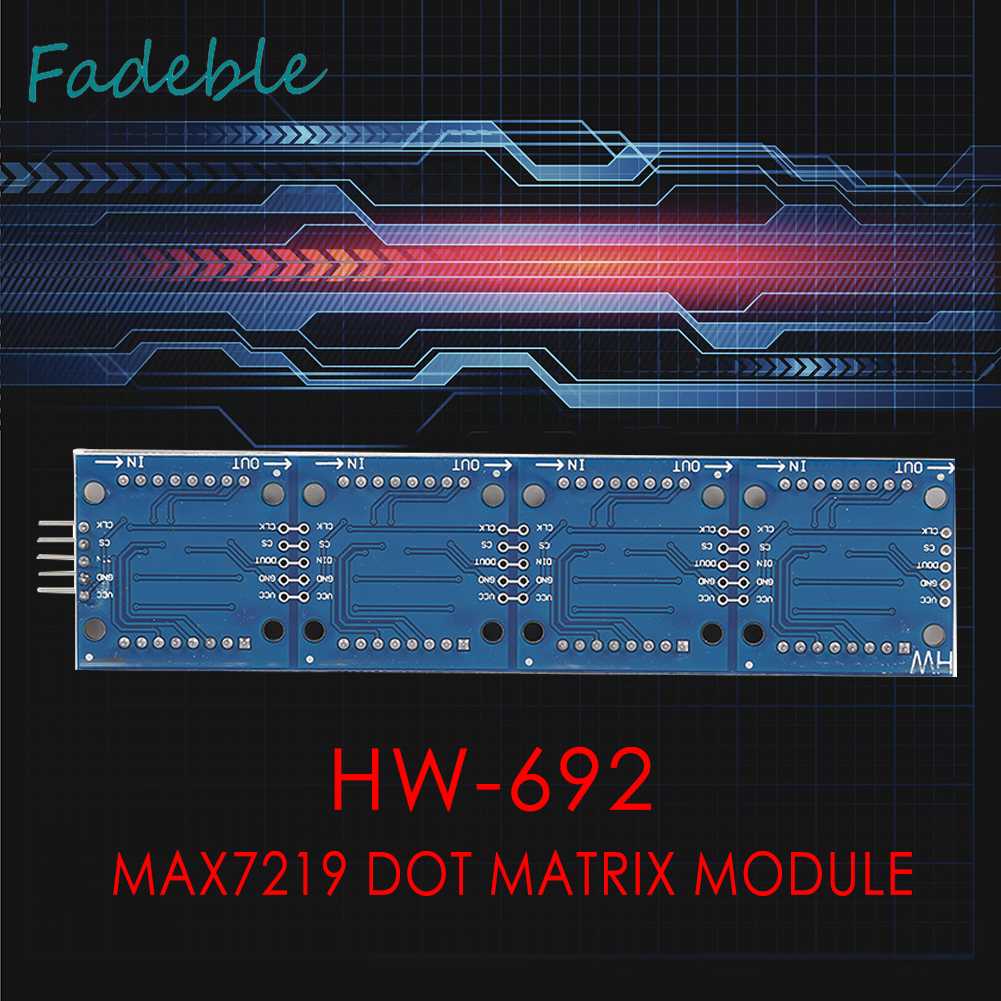

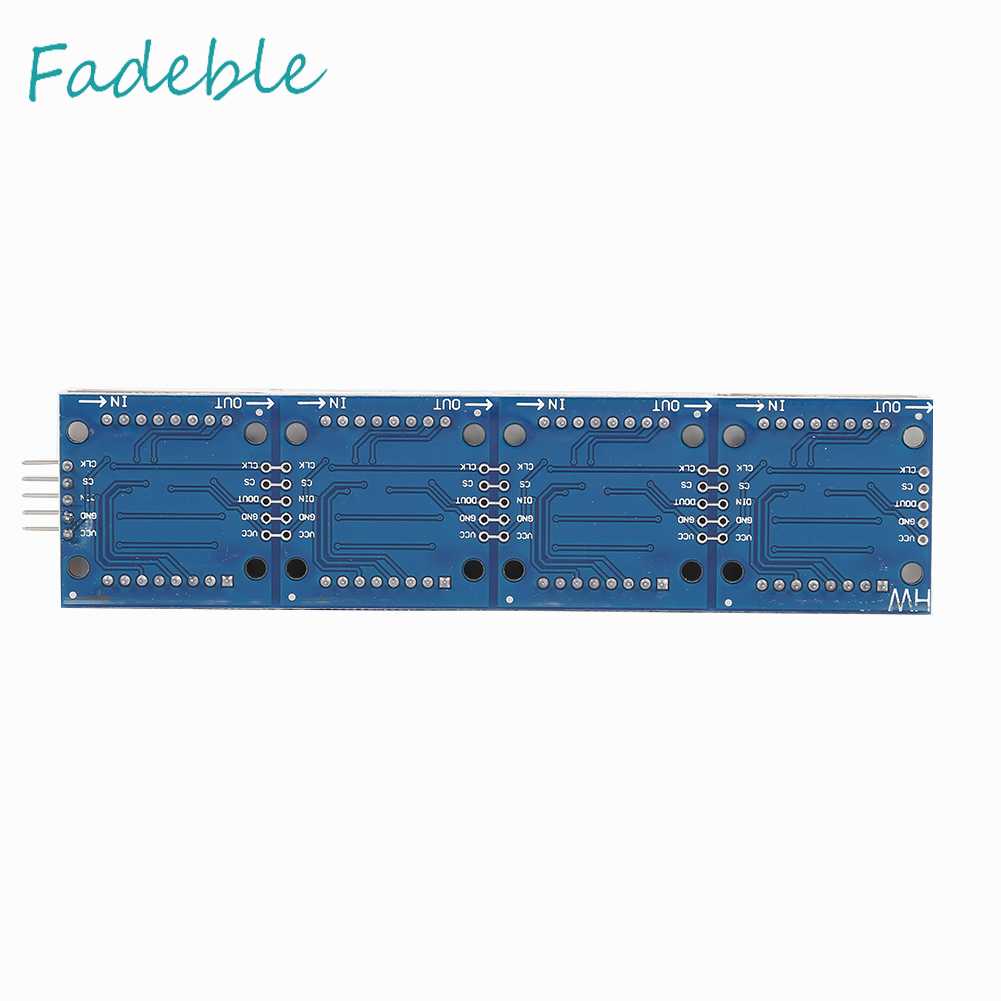

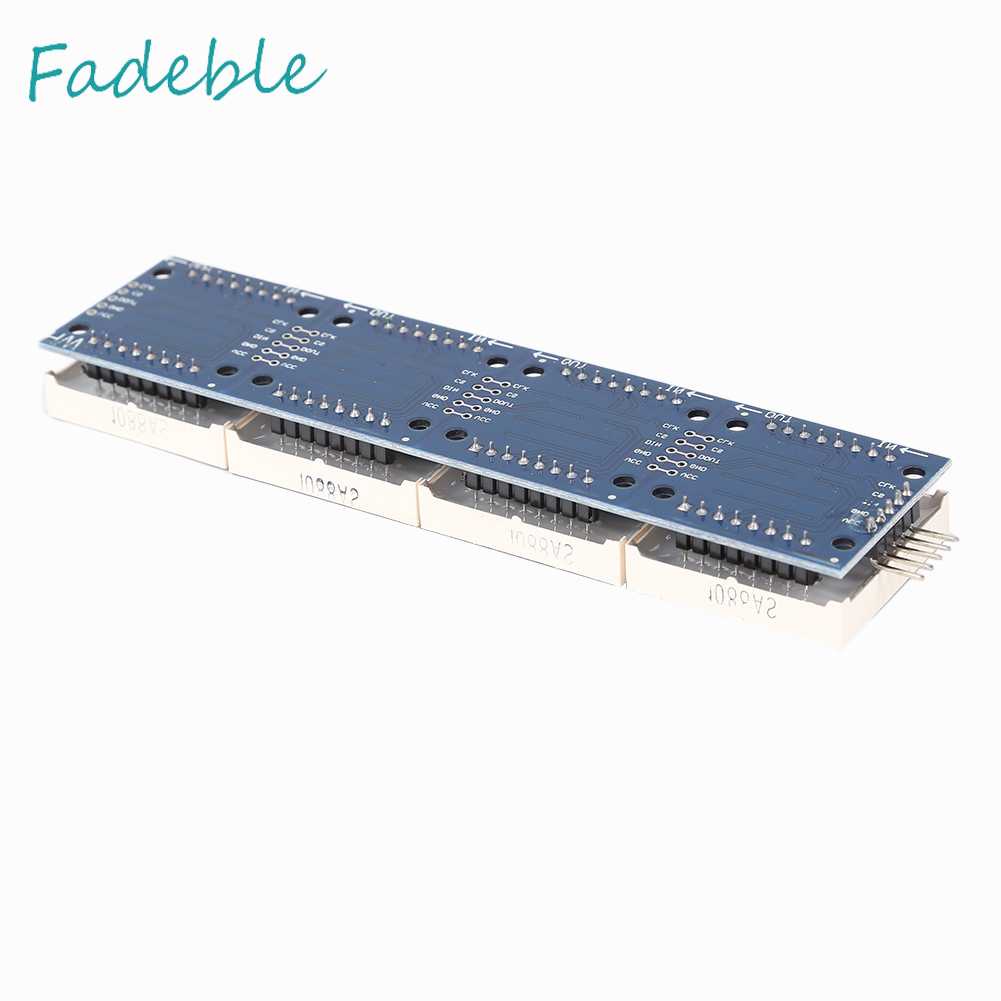

Mô tả dây: 1.Bên trái của mô-đun là cổng đầu vào và bên phải là cổng đầu ra. 2.Khi điều khiển một mô-đun duy nhất, bạn chỉ cần kết nối cổng đầu vào với CPU.3.Khi nhiều mô-đun được xếp tầng, đầu vào của mô-đun đầu tiên được kết nối với CPU, đầu ra được kết nối với đầu vào của mô-đun thứ hai và đầu ra của mô-đun thứ hai làĐược kết nối với đầu vào của mô-đun thứ ba, v.v. Lấy 51 MCU làm ví dụ: Vcc-5v Gnd-gnd Din-p2.2 Cs-p2.1 Clk-p2.0
Ghi chú ' Vui lòng cho phép chênh lệch 1-3mm do đo lường thủ công. Do màn hình hiển thị khác nhau và ánh sáng khác nhau, hình ảnh có thể không hiển thị màu sắc thực tế của mặt hàng.Cảm ơn sự hiểu biết của bạn.
Đã bao gồm '
Mô-đun ma trận điểm 1 X MAX7219 1 X 5P 20cm Dòng Dupont
