Bảng Mạch Điều Khiển Ma Trận NAMA MAX7219 4 Trong 1 Có Dây 5P

Giới thiệu Bảng Mạch Điều Khiển Ma Trận NAMA MAX7219 4 Trong 1 Có Dây 5P

Max7219 Màn hình LED 4 trong 1 Chấm cho Mô-đun điều khiển Matrix Microcontroller MCU với 5P Line Blue Green Panel
Thương hiệu mới và chất lượng cao
Đặc điểm:
Max7219 là trình điều khiển hiển thị co-cathode đầu vào / đầu ra nối tiếp tích hợp kết nối bộ vi xử lý với màn hình LED kỹ thuật số 7 chữ số 8 chữ số hoặc màn hình graph thanh hoặc 64 đèn LED độc lập. Bao gồm một bộ mã hóa BCD loại B trên chip, mạch quét đa âm, ổ từ phân đoạn, nhưng cũng có một trình tự tĩnh 8 * 8 được sử dụng để lưu trữ từng dữ liệu. Chỉ một máy đăng ký bên ngoài được sử dụng để đặt dòng phân đoạn cho mỗi đèn LED.
Một giao diện nối tiếp bốn dây tiện lợi có thể được kết nối với tất cả các bộ vi xử lý thông thường. Mỗi dữ liệu có thể được giải quyết tại thời điểm cập nhật mà không cần phải viết lại tất cả các màn hình. Max7219 cũng cho phép người dùng chọn hoặc không chọn mã cho mỗi dữ liệu.
Toàn bộ thiết bị chứa chế độ tắt nguồn thấp 150μA, điều khiển độ sáng tương tự và kỹ thuật số, máy ghi âm cho phép người dùng hiển thị dữ liệu 1-8 bit và chế độ kiểm tra cho tất cả các đèn LED để phát ra ánh sáng.
Chỉ cần 3 cổng IO có thể điều khiển một chấm cho ma trận! Chấm để hiển thị ma trận mà không nhấp nháy! Hỗ trợ xếp tầng!

Thông số mô-đun:
1. Một mô-đun duy nhất có thể điều khiển mạng xu 8 * 8
2. Mô-đun điện áp hoạt động: 5V
3. Kích thước mô-đun: Dài 12,8 cho cm X Rộng 3,2 cho cm X Cao 1,3 cm
4. Với 64 lỗ vít cố định, khẩu độ 3mm
5. Mô-đun với giao diện đầu vào và đầu ra, hỗ trợ nhiều mô-đun xếp tầng.

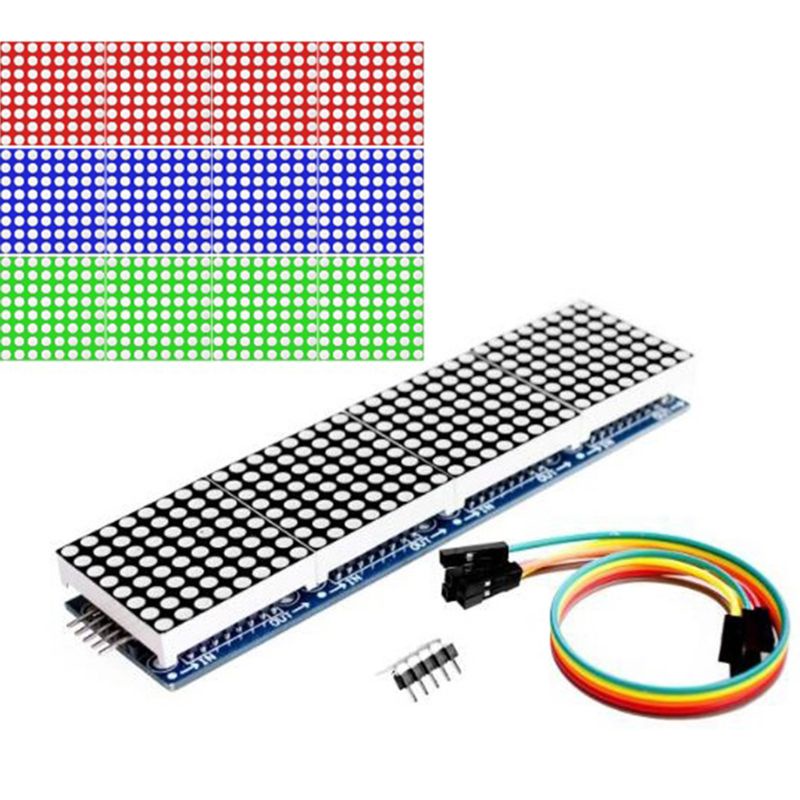

6. Màu ánh sáng: Xanh lam / Xanh lục / Đỏ
7. Số lượng: 1
　
Hướng dẫn đấu dây:
1. Mặt trái của mô-đun sang cổng đầu vào, bên phải sang cổng đầu ra.
2. Khi điều khiển của một mô-đun duy nhất, chỉ cần kết nối cổng đầu vào với CPU.
3. Khi mức độ chính của các mô-đun bị hỏng, CPU kết thúc đầu vào và đầu ra, một đầu cuối đầu vào của đầu ra thứ hai của mô-đun đầu tiên một mô-đun, hai mô-đun đầu tiên của đầu cuối đầu vào của ba mô-đun kết thúc thứ hai, Và như thế.
Lấy 51 MCU làm ví dụ:
Vcc → 5V
Gnd → GND
Din → P2.2
Cs → P2.1
Clk → P2.0

Ghi chú:
Không có gói bán lẻ.
Xin vui lòng cho phép lỗi 0-1cm do đo lường thủ công. xin hãy chắc chắn rằng bạn không nhớ trước khi bạn đấu giá.
Do sự khác biệt giữa các màn hình khác nhau, hình ảnh có thể không phản ánh màu sắc thực tế của sản phẩm. Cảm ơn bạn!

Gói hàng bao gồm:
1 x Mô-đun MAX7219

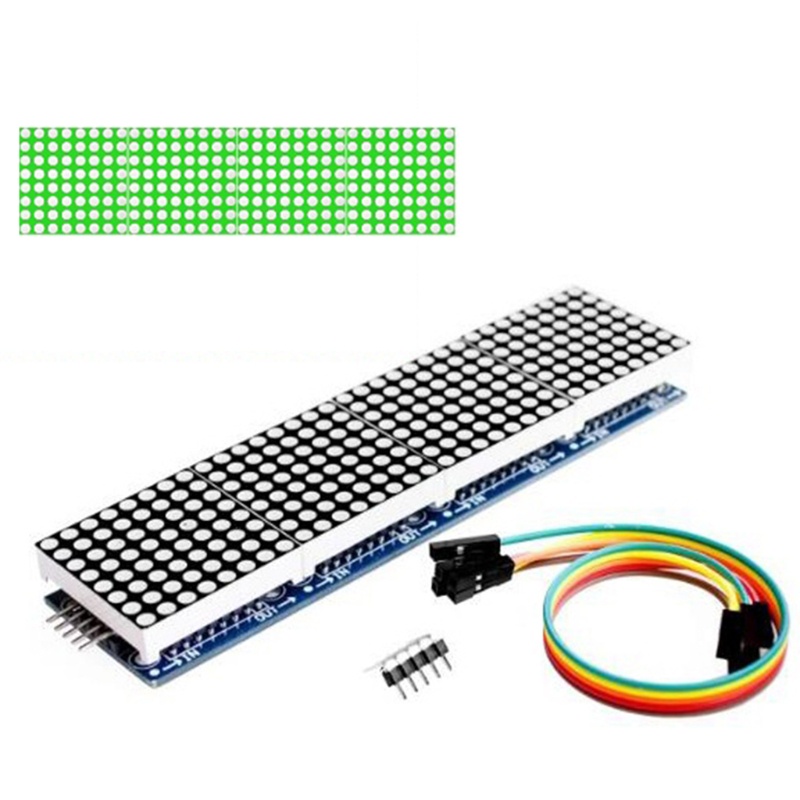

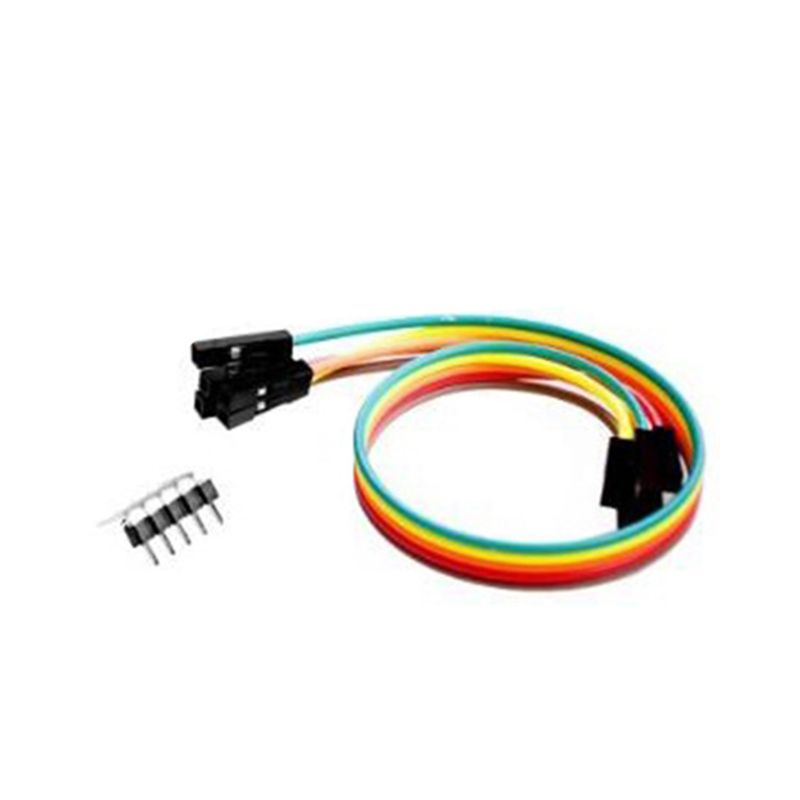

Hình ảnh sản phẩm
