Bảng Mạch Điều Khiển Ma Trận IOR MAX7219 4 Trong 1 Có Dây 5P

Giới thiệu Bảng Mạch Điều Khiển Ma Trận IOR MAX7219 4 Trong 1 Có Dây 5P

Max7219 Chấm hiển thị LED 4 trong 1 cho Mô-đun điều khiển MCU vi điều khiển ma trận với Bảng điều khiển màu xanh lam xanh lục 5P
Thương hiệu mới và chất lượng cao
Tính năng '
Max7219 là trình điều khiển hiển thị đồng ca-cathode đầu vào / đầu ra nối tiếp tích hợp kết nối bộ vi xử lý với màn hình LED kỹ thuật số 7 đoạn 8 chữ số hoặc hiển thị đồ thị thanh hoặc 64 đèn LED độc lập . Bao gồm bộ mã hóa BCD loại B trên chip , mạch đa quét , ổ từ phân đoạn , nhưng cũng là tĩnh 8 * 8 được sử dụng để lưu trữ từng dữ liệu . Chỉ một thanh ghi bên ngoài được sử dụng để đặt dòng phân đoạn cho mỗi đèn LED .
Giao diện nối tiếp bốn dây tiện lợi có thể được kết nối với tất cả các bộ vi xử lý thông thường . Mỗi dữ liệu có thể được giải quyết tại thời điểm cập nhật mà không cần phải viết lại tất cả các màn hình . Max7219 cũng cho phép người dùng chọn hoặc không mã cho từng dữ liệu .
Toàn bộ thiết bị chứa chế độ tắt nguồn điện thấp 150μA , điều khiển độ sáng tương tự và kỹ thuật số ; một thanh ghi giới hạn quét cho phép người dùng hiển thị 1-8 bit dữ liệu và chế độ kiểm tra cho tất cả các đèn LED phát ra ánh sáng.
Chỉ cần 3 cổng IO mới có thể điều khiển một dấu chấm cho ma trận ' Chấm cho màn hình ma trận không nhấp nháy " Hỗ trợ xếp tầng '

Thông số mô-đun '
1. Một mô-đun duy nhất có thể điều khiển mạng lưới đồng xu 8 * 8
2. Điện áp hoạt động của mô-đun ' 5V
3. Kích thước mô-đun ' Dài 12,8 cho cm X Rộng 3,2 cho cm X Cao 1,3 cm
4. Với 64 lỗ vít cố định, khẩu độ 3mm
5. Mô-đun với giao diện đầu vào và đầu ra. hỗ trợ nhiều mô-đun xếp tầng.
6. Màu sáng ' Xanh lam 'Xanh lục 'Đỏ
7. Số lượng × 1 Pc
　
Hướng dẫn đấu dây "
1. Bên trái của mô-đun đến cổng đầu vào , bên phải đến cổng đầu ra .
2. Khi điều khiển một mô-đun duy nhất , chỉ cần đầu vào cổng kết nối với CPU .
3. Khi nhiều mô-đun xếp tầng , CPU kết thúc đầu vào và đầu ra , một đầu cuối đầu vào của đầu ra thứ hai của mô-đun đầu tiên , một mô-đun , hai mô-đun đầu tiên của đầu vào của ba mô-đun kết thúc, Và như vậy .
Lấy 51 MCU làm ví dụ '
Vcc → 5V
Gnd → GND
Din → P2.2
Cs → P2.1
Clk → P2.0

Ghi chú '
Không có gói bán lẻ .
Xin vui lòng cho phép lỗi 0-1cm do đo lường thủ công. xin hãy chắc chắn rằng bạn không bận tâm trước khi bạn trả giá .
Do sự khác biệt giữa các màn hình khác nhau , hình ảnh có thể không phản ánh màu sắc thực tế của mặt hàng . Cảm ơn bạn

Gói bao gồm '
1 x Mô-đun MAX7219

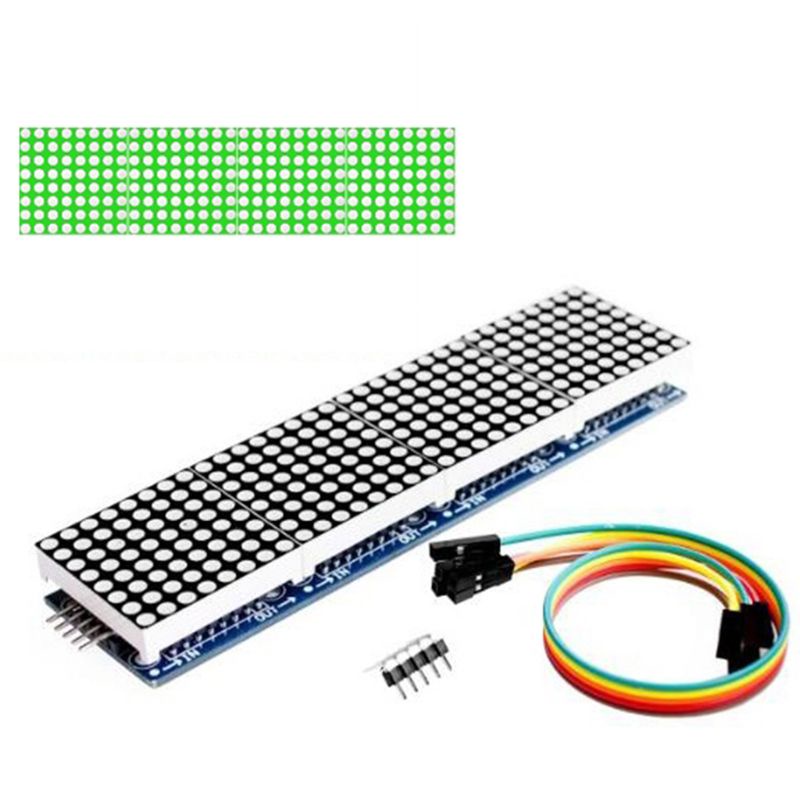

Hình ảnh sản phẩm
