Bảng Mạch Điều Khiển Tốc Độ Động Cơ Pcbfun LMD18200T 3A 75W DC PWM Dành Cho Arduino

Giới thiệu Bảng Mạch Điều Khiển Tốc Độ Động Cơ Pcbfun LMD18200T 3A 75W DC PWM Dành Cho Arduino

Tính năng '

1.Chip được sử dụng trong sản phẩm này là mô-đun cầu H được thiết kế đặc biệt cho ổ đĩa động cơ DC.

2.Mạch điều khiển CMOS và thiết bị nguồn DMOS được tích hợp trên cùng một chip, có thể tạo thành một hệ thống điều khiển chuyển động hoàn chỉnh với bộ xử lý chính, động cơ và bộ mã hóa gia tăng.

3.Được sử dụng rộng rãi trong máy in, rô bốt với các chỉ báo công suất và tốc độ có thể điều chỉnh, với khả năng bảo vệ dòng chảy liên tục và chống nhiễu.

4.Nó có thể điều khiển động cơ DC một cách độc lập và PWM có thể giúp điều chỉnh tốc độ mượt mà.

5.Nó có thể xoay và đảo ngược.



Thông số '

Đặc điểm kỹ thuật: mạch đơn (không có cách ly quang điện)

Chip: chip truyền động động cơ LMD18200T

Điện áp làm việc của chip ổ đĩa: DC 4,5 ~ 5,5V

Điện áp động cơ truyền động: 10-30V

Điện áp cấp nguồn cho ổ đĩa động cơ cao tới 55V.Nên sử dụng 12-48V (không thấp hơn 12V)

Dòng ra tối đa: 3A (dòng đỉnh tức thời: 6A)

Công suất đầu ra tối đa: 75W

Kích thước sản phẩm: 52x47x26mm

Kích thước lắp đặt: 46mmx40mm

Đường kính lỗ: 3,5 mm

Nó có thể điều khiển động cơ DC hoặc nam châm điện hoặc điện từ đơn và hai chiều riêng biệt.

Có thể thực hiện chuyển động quay tích cực và đảo ngược của động cơ.

Tốc độ động cơ có thể được điều chỉnh bằng PWM.

Bản thân chip LMD18200T có thể được bảo vệ quá nhiệt hoặc quá dòng

Ứng dụng: động cơ DC truyền động, vị trí và tốc độ hệ thống servo được áp dụng cho hệ thống điều khiển robot, hệ thống điều khiển kỹ thuật số, máy in máy tính và máy vẽ, v.v.



Hãy cẩn thận '

1.Điện áp điều khiển là DC 5V

2.Điện áp ổ đĩa không thể thấp hơn DC 12V



Gói bao gồm '

1 x mô-đun điều khiển động cơ tốc độ thay đổi PWM

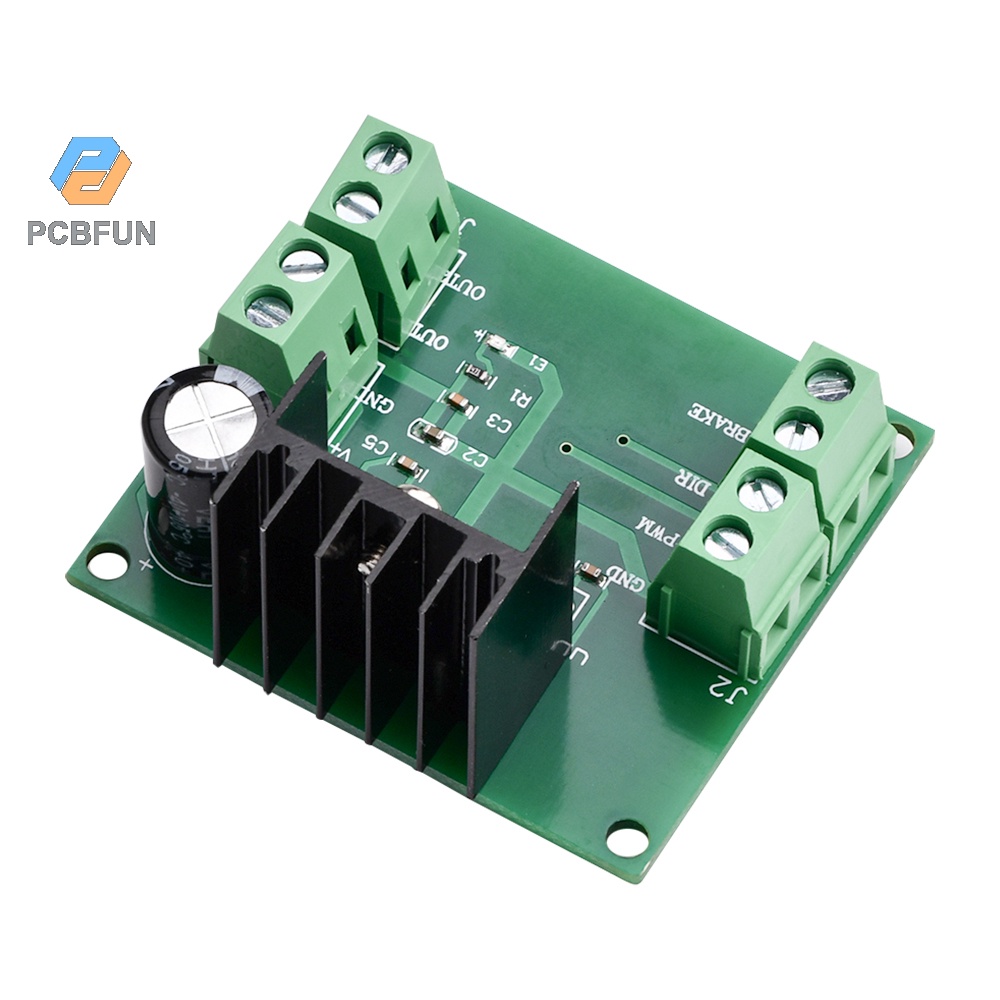

Hình ảnh sản phẩm
