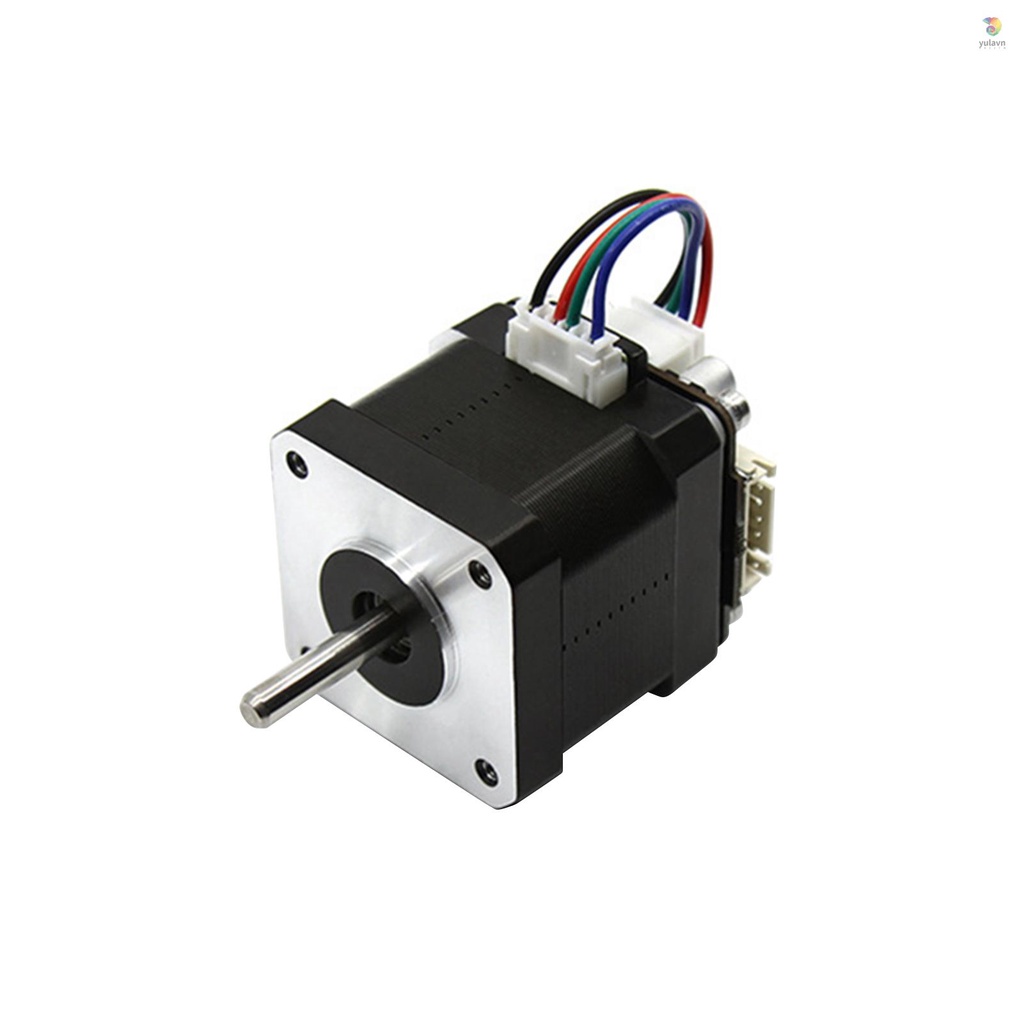

Bảng Mạch Động Cơ Bước 42 Pha 4 Nấc 1.5A 1.8 Độ Tương Thích Với Máy In 3D DIY

Giới thiệu Bảng Mạch Động Cơ Bước 42 Pha 4 Nấc 1.5A 1.8 Độ Tương Thích Với Máy In 3D DIY

Sản phẩm là động cơ bước hai pha, chủ yếu được sử dụng để in 3D định vị vòng lặp tốt, nhắm chính xác quang học, đầu ghi vòng tốc độ, phản hồi lực và các lĩnh vực khác.

Đặc điểm:

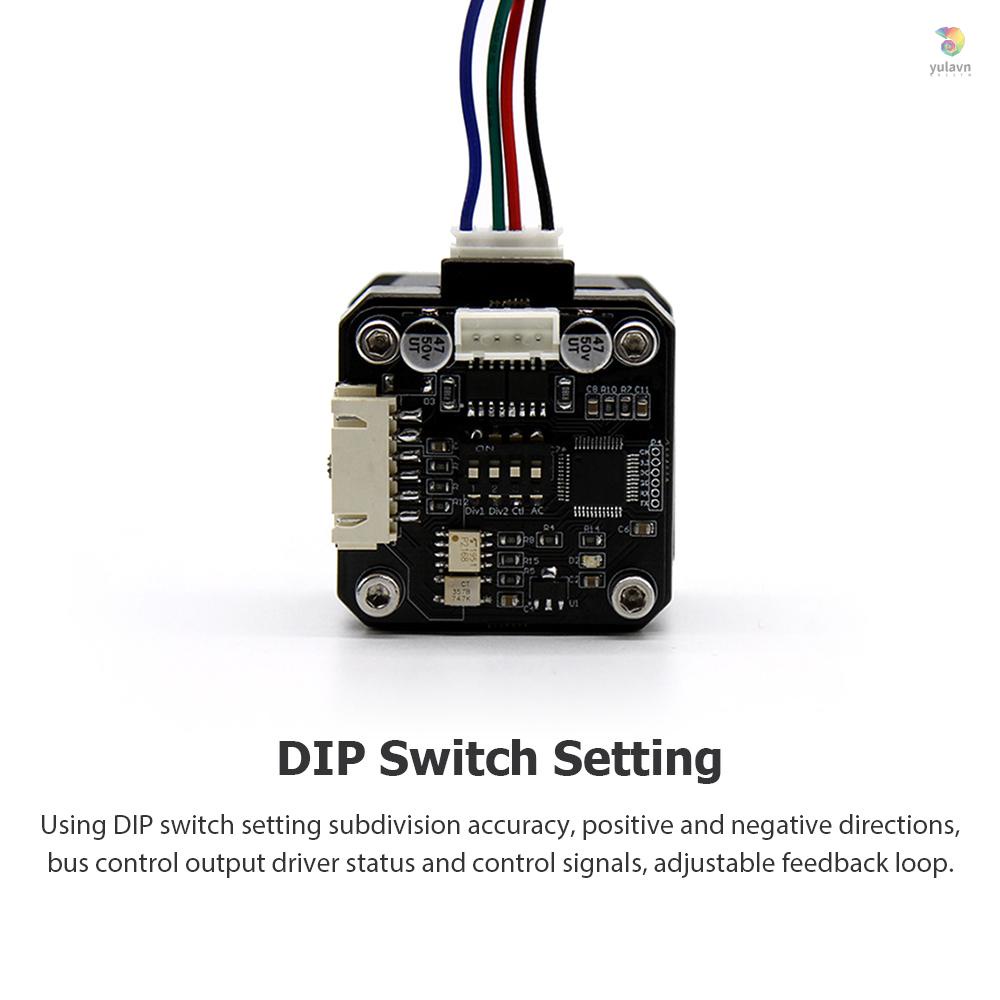

1. Cài đặt công tắc DIP: Sử dụng công tắc DIP cài đặt độ chính xác phân khu, hướng dương và âm, trạng thái trình điều khiển đầu ra xe buýt và điều khiển tín hiệu, vòng phản hồi có thể điều chỉnh.
2. Kiểm soát vòng lặp đóng: Công nghệ điều khiển vòng kín cơ bản giải quyết chính xác vấn đề mất bước động cơ và có thể kiểm soát chính xác vị trí.

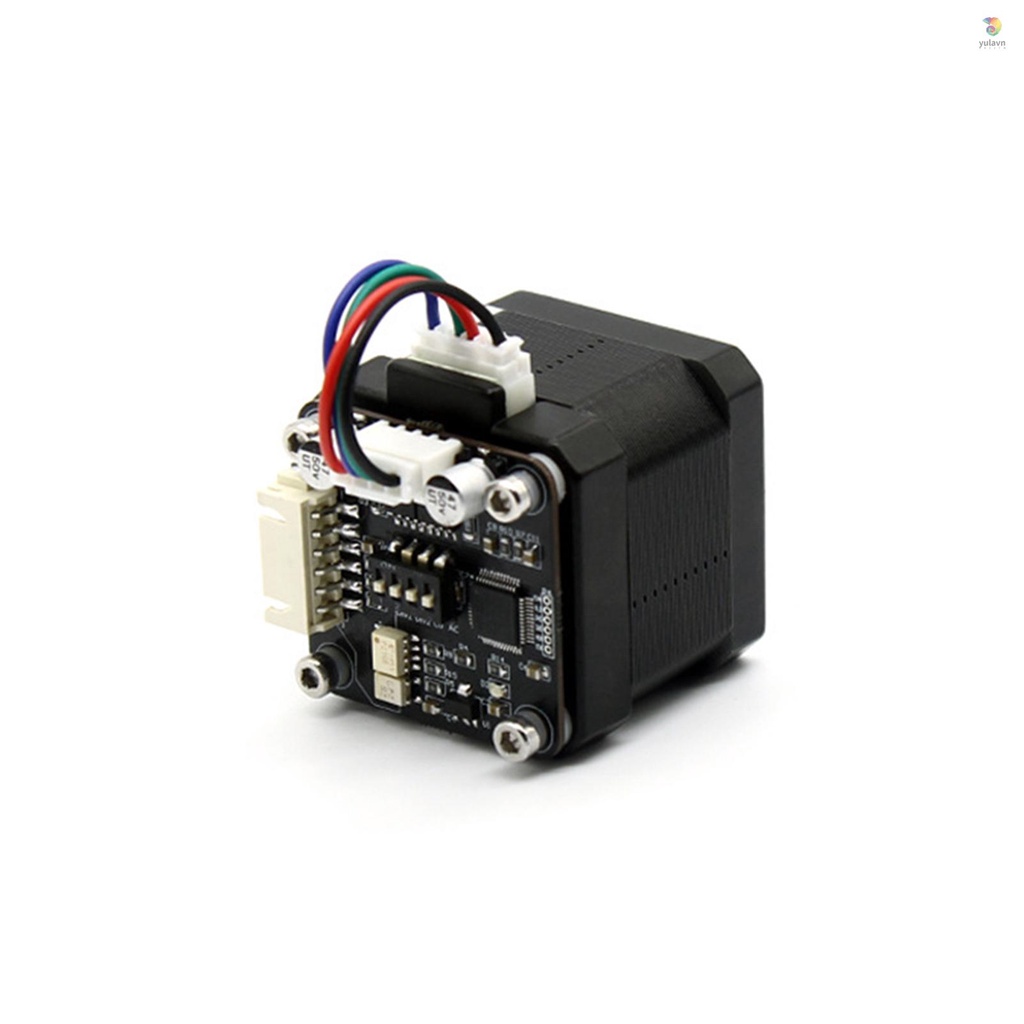

3. Thiết kế tích hợp: Động cơ và trình điều khiển được kết hợp thành một và hệ thống dây điện đơn giản và rõ ràng hơn.

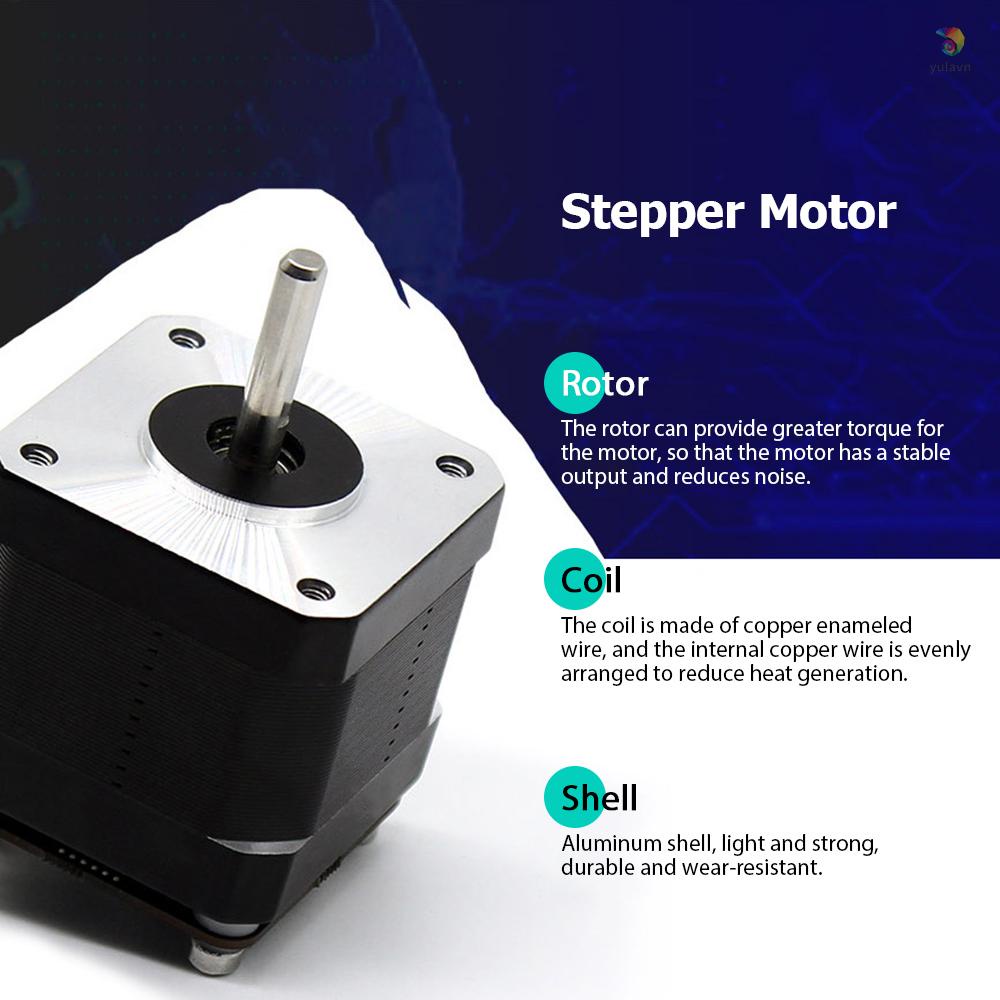

4. Cuộn dây: Cuộn dây làm bằng đồng tráng men, dây đồng bên trong được bố trí đều để giảm sinh nhiệt.

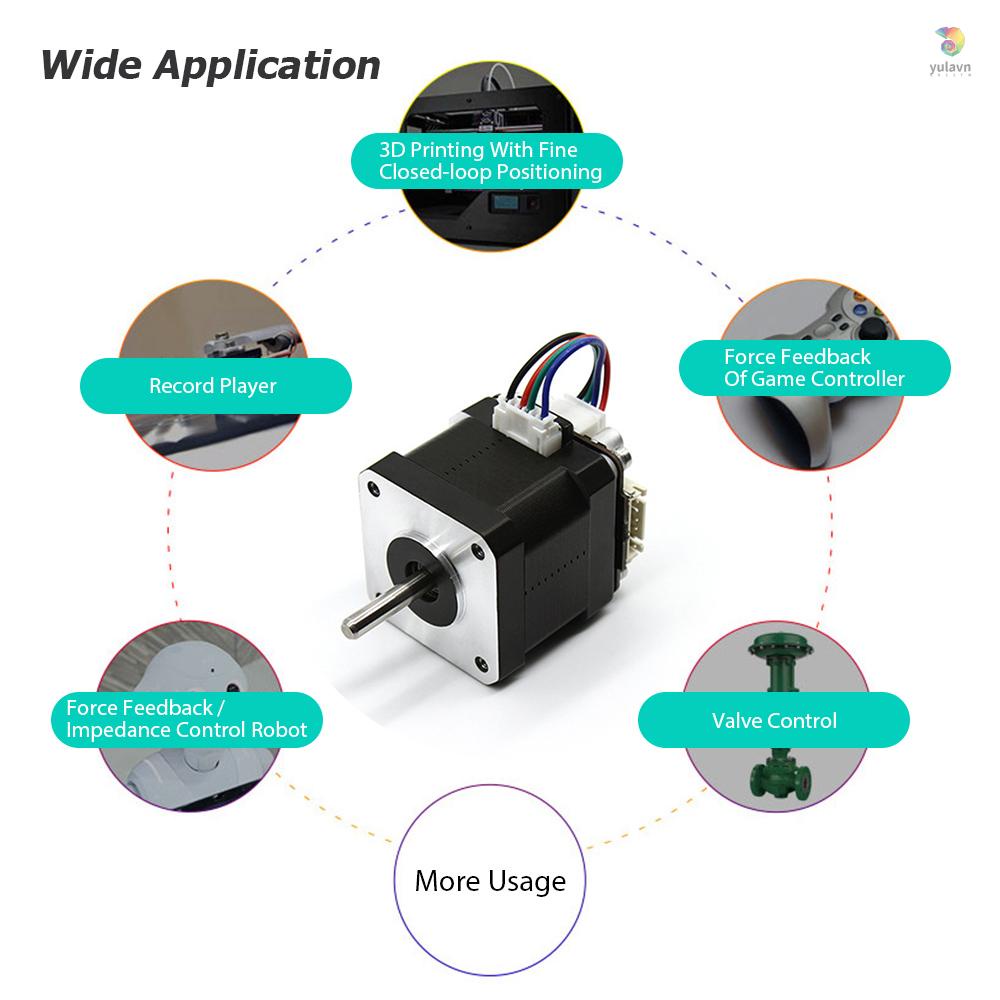

5. Ví dụ ứng dụng:
(1) In 3D với vị trí đóng vòng tốt.
(2) Hình ảnh mục tiêu quang học (kính viễn vọng, gimbal máy ảnh, v.v. )
(3) Người chơi ghi âm.
(4) Phản hồi lực lượng / robot kiểm soát trở kháng.
(5) Phản hồi của bộ điều khiển trò chơi.
(6) Trở kháng cơ học có thể điều chỉnh: lò xo ảo, van điều tiết, v.v.
(7) Thiết bị truyền điện giữa hai trục như dụng cụ máy CNC.
(8) Loại bỏ trọng lực (ví dụ: mô-men xoắn trọng lực bù đắp trên cánh tay robot, v.v. )
Ghi chú:
1. Do đo lường thủ công, kích thước có thể hơi khác một chút. Cảm ơn sự thông cảm của bạn.
2. Do điều kiện ánh sáng khác nhau và màn hình khác nhau, màu sắc mục hiển thị trong ảnh có thể hiển thị hơi khác so với đối tượng thực.
3. Sản phẩm được các chuyên gia cài đặt và thử nghiệm, có thể sử dụng bình thường sau khi nhận.

Thông tin chi tiết:
Màu sắc: Đen & Bạc
Vật chất: Hợp kim nhôm + Linh kiện điện tử
Thông số động cơ:
Góc bước: 1,8°
Điện áp định mức: 3.6V
Đánh giá hiện tại: 1.5A / pha
Mô-men xoắn giữ: ≥420 mNm
Mô-men xoắn định vị: 15 mN.m REF
Tần số khởi động không tải tối đa: ≥1400 PPS
Tần số hoạt động không tải tối đa: ≥4000 PPS
Cảm ứng pha: 3,7x (1 + 20%) mH
Kháng pha: 2,4x (1 + 1%) Ω / pha
Độ bền điện: AC 600V / 1mA / 1S

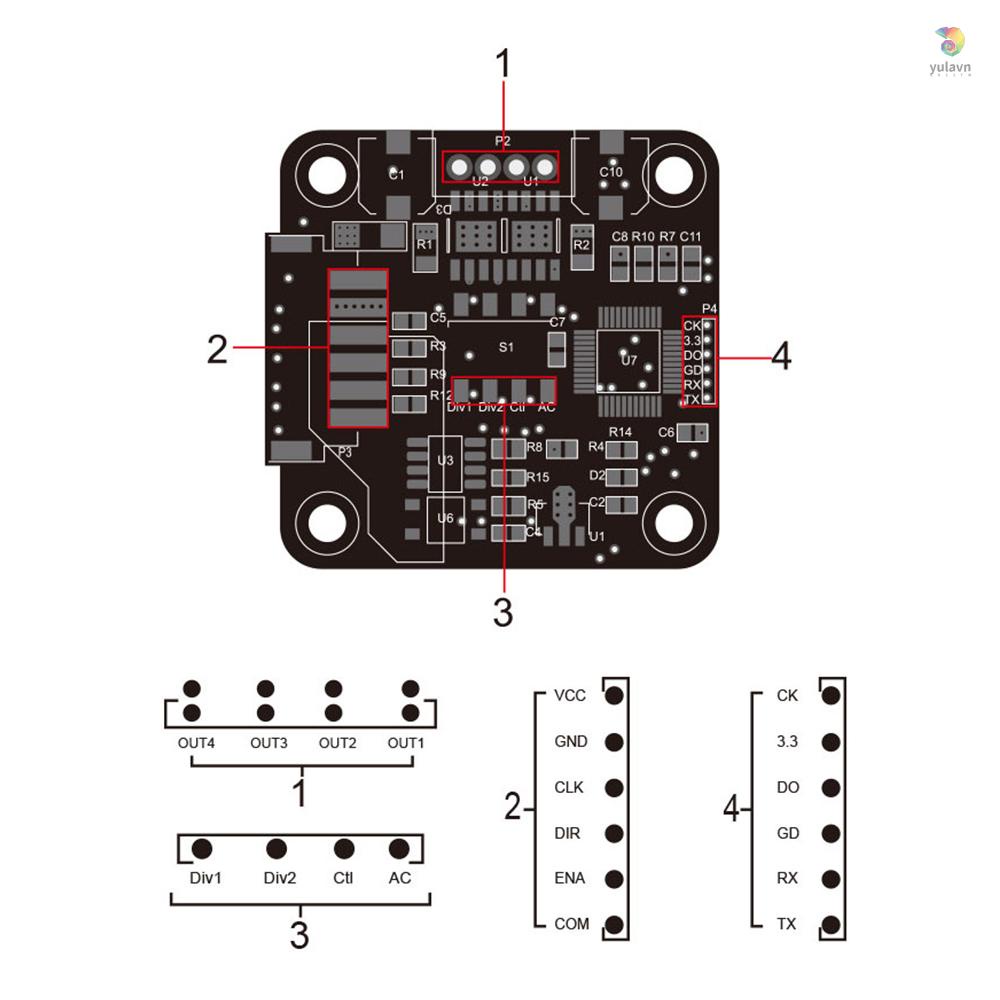

Hướng dẫn đấu dây:
Vcc: Kết nối nguồn điện 12-30V (Tham khảo điện áp làm việc của động cơ, 24V thông thường)
Gnd: dây nối đất
Clk: Tín hiệu điều khiển (Được kết nối với đầu vào xung)
Dir: Tín hiệu điều khiển hướng (Ngõi tiến, lùi mặt đất)
Ena: Kết nối để kích hoạt tín hiệu (Khởi động mặc định, ngừng làm việc tiếp đất)
Com: Kết nối với cực dương chung 3,3V
Kích thước mục: 4.1 * 4.1 * 4cm / 1.61 * 1.61 * 1.57in
Kích thước đóng gói: 12.7 * 8 * 7.8cm / 5.04 * 3.15 * 3.07in
Khối lượng tịnh: 279g / 9.84oz
Tổng trọng lượng: 345g / 12.17oz

Cài đặt công tắc DIP (ON = 1, OFF = 0)

Gói hàng bao gồm:
1 * Động cơ bước (có bảng điều khiển)
1 * dây
1 * Hướng dẫn sử dụng (tiếng Anh + tiếng Trung)

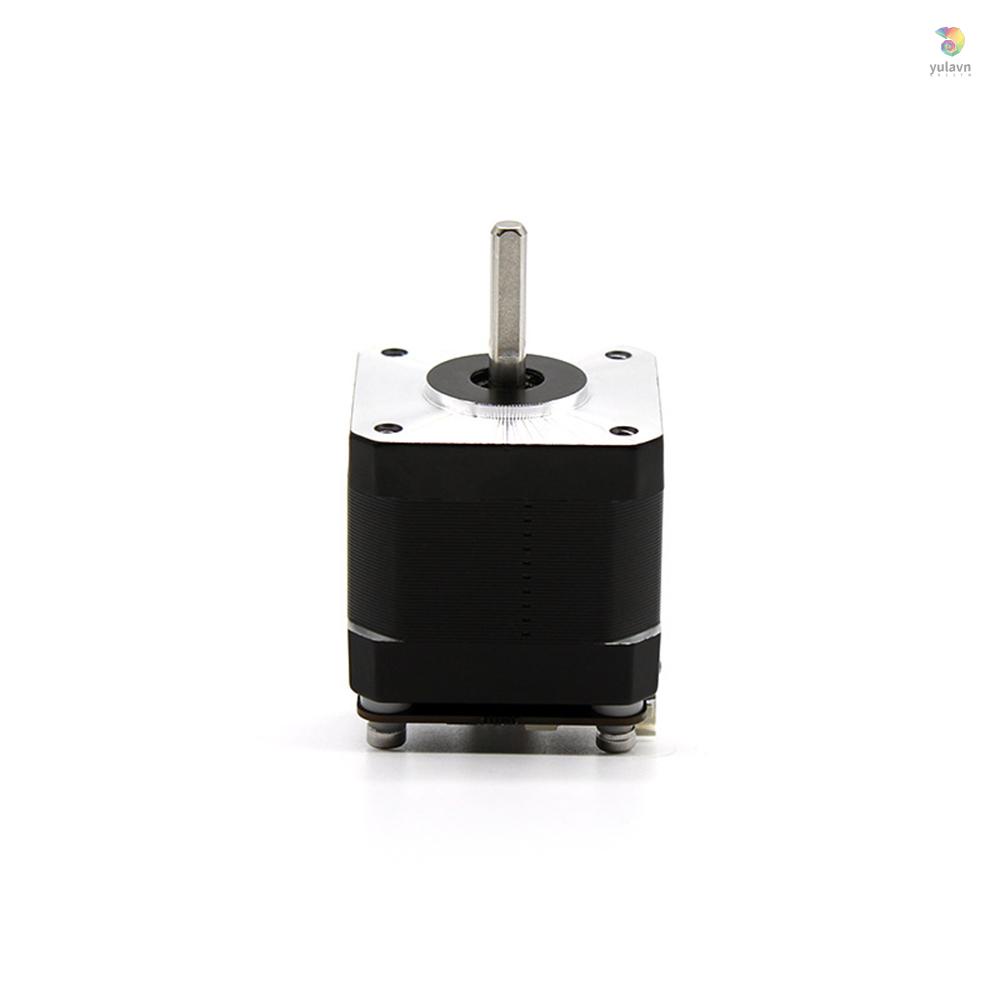

Hình ảnh sản phẩm
