Bảng Mạch Khuếch Đại Âm Thanh Phía Trước DIY Không Cần Điện Cho w Passive

Giới thiệu Bảng Mạch Khuếch Đại Âm Thanh Phía Trước DIY Không Cần Điện Cho w Passive

Tự làm Bộ khuếch đại công suất không có điện cho w / Bảng trước thụ động Âm thanh P
Tính năng '
Đây là một bảng âm loại suy giảm thụ động và mạch sử dụng một mạch điều chỉnh cao đầy đủ mà không cần cắt ra!
Không co lại!Không cần nguồn điện biến áp, bạn có thể đạt được quy định cao, đơn giản
Thiết kế thụ động không xuất hiện vấn đề tiếng ồn đáy vòng nối đất!Và thiết kế độc lập có dây nối đất được bảo vệ, và dây nối đất tín hiệu tách rời hoàn toàn, lộn xộn không xáo trộn dây!Việc cài đặt đơn giản hơn!
Bảng điều khiển âm lượng có thể được tách trực tiếp!Tự làm rất tiện lợi!
Khoảng cách trục chiết áp là 25mm
Bảng cấp quân sự 1,6mm!
Mạch điều chỉnh đầy đủ mà không bị xóa!Không co rút!Đếm số lượng thành phần cần biết!
Thứ tự chức năng (trái, phải), âm bổng, - âm lượng, theo chiều kim đồng hồ, nhỏ, ngược chiều kim đồng hồ
Khoảng cách tâm của chiết áp và vít là 25mm

Lin: đầu vào tín hiệu kênh trái
Rin: đầu vào tín hiệu kênh bên phải
Lout: đầu ra tín hiệu kênh trái
Định tuyến: đầu ra tín hiệu kênh bên phải

Danh sách gói hàng '
Logo PCBLoại thành phần
W1, W2, W350 nghìn
R2, R910k
R3, R101,5 nghìn
R4, R114,7 nghìn
R5, R12510ω
R6, R13100ω
R7, R141 nghìn
C1, C3, C5, C722nf (223)
C2, C6220nf (224)
C4, C82,2nf (222)
R1, R8Điện trở suy giảm đầu vào

Kích thước: 7.7x2.5cm / 3.03x0.98 inch
Màu tấm: Giao hàng ngẫu nhiên
Số lượng × 1 bộ
Ghi chú '
Xin vui lòng cho phép lỗi 1-3mm do đo lường thủ công. xin hãy chắc chắn rằng bạn không bận tâm trước khi bạn đặt giá thầu
Do sự khác biệt giữa các màn hình khác nhau, hình ảnh có thể không phản ánh màu sắc thực tế của mặt hàng.Cảm ơn bạn

Nội dung gói hàng '

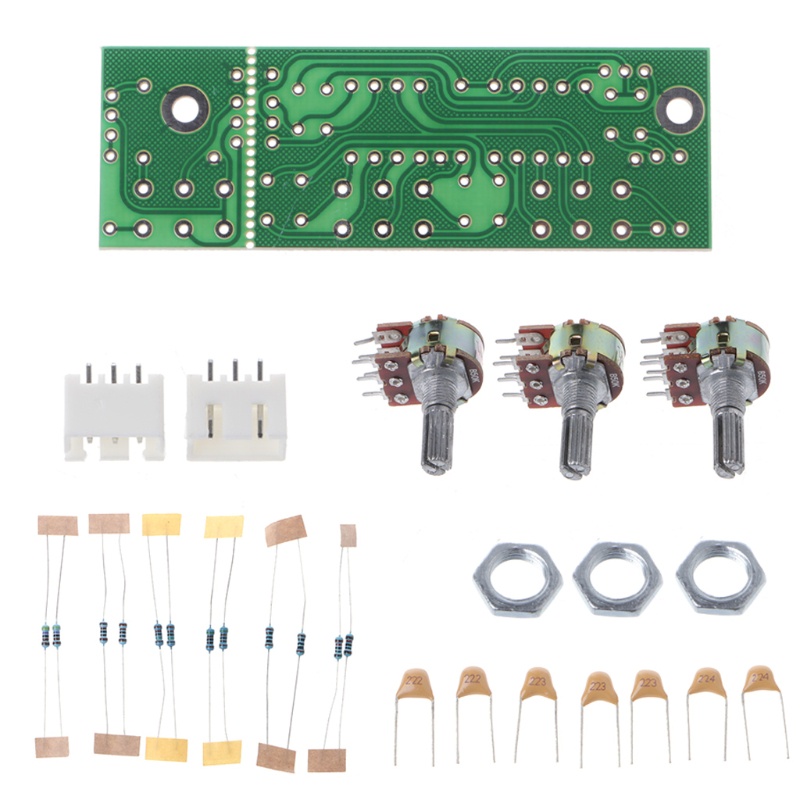

1 Bộ x Bộ bảng mạch PCB

Hình ảnh sản phẩm
