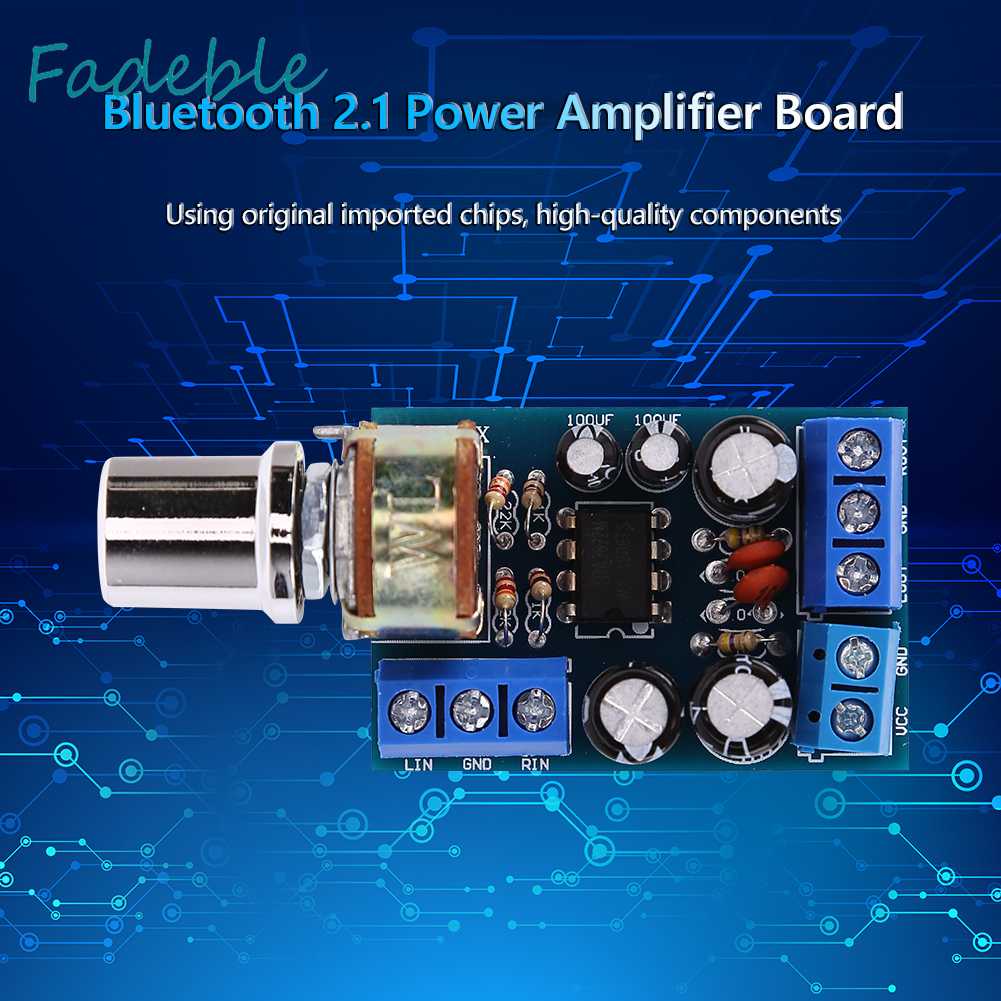

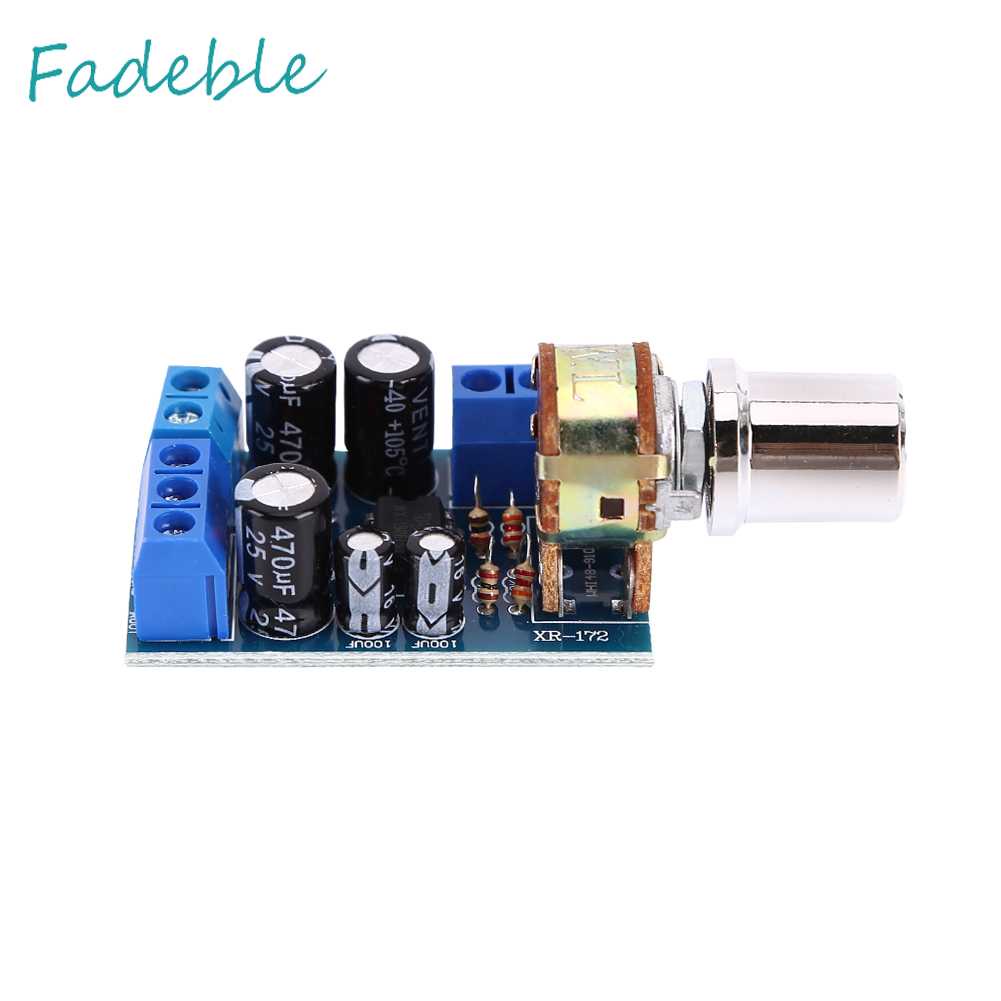

Giới thiệu Bảng Mạch Khuếch Đại Âm Thanh 2 Kênh 2x1.5W TDA2822M
Bảng mạch khuếch đại công suất kỹ thuật số TDA2822M Mô-đun khuếch đại công suất âm thanh nổi 2.0 kênh 2x1.5W Sự chỉ rõ Đánh giá: 1W x 2 (loa 1-3 inch) Công suất tối thiểu: 1,5 W x 2 (0,2-5 W có thể đáp ứng loa) Trở kháng loa: 4-32 Ω Tỷ lệ khuếch đại công suất: ≥ 50 db Độ méo: 0,1% Giao diện đầu vào: 3 p đi dây đùa Điều chỉnh hình thức: điều chỉnh âm lượng Điện áp đầu vào: DC 1.8-12V Kích thước sản phẩm: 63 * 29 * 23mm / 2,48 * 1,14 * 0,91 " Trọng lượng sản phẩm “25g Kích thước đóng gói: 100 * 50 * 30mm / 3,94 * 1,97 * 1,18 " Tổng trọng lượng “25g
Hướng dẫn sử dụng ' 1.Kết nối loa Các loa ở cả hai đầu của dây ở cuối đường dây được kết nối với đầu ra cổng của bo mạch khuếch đại âm thanh, âm thanh kênh bên trái được kết nối với cổng LOUT của bo mạch khuếch đại công suất vàCực âm được kết nối với GND. Bộ khuếch đại công suất đường dây dương được đấu dây chính xác trên cổng ROUTE và cực âm được kết nối với GND. 2.Kết nối nguồn âm thanh Sử dụng cáp âm thanh 2 lõi, kết nối với đầu vào của bo mạch khuếch đại âm thanh 3p và kết nối đầu còn lại của phích cắm cáp âm thanh với nguồn âm thanh (ví dụ: máy tính, điện thoại di động, MP3, DVD, V.v.) 3.Kết nối dây nguồn Mọi người đều có thể nâng niu đầu ra DC 1.8-12v bằng cách sử dụng nguồn điện / pin / bộ chuyển đổi sạc, v.v.Kết nối hai cáp nguồn DC với cổng nguồn 2p trên cạnh của bộ khuếch đại, với cực dương với VCC và cực âm với GND, Điều quan trọng là phải tìm ra rằng kết nối là âm, không phải đi dây một cách mù quáng.Nếu gặp nhau, họ có thể giữ bo mạch khuếch đại công suất. 4.Chơi nhạc Bật nguồn, bo mạch khuếch đại đang trong tình trạng hoạt động; bạn có thể điều chỉnh núm âm lượng theo sở thích của mình.
Ghi chú ' Có thể có sai lệch kích thước nhỏ do đo thủ công. các phương pháp và công cụ đo khác nhau. Hình ảnh có thể không phản ánh màu sắc thực tế của mặt hàng do ánh sáng chụp ảnh, góc độ và màn hình hiển thị khác nhau.
