Bảng Mạch Khuếch Đại Âm Thanh Phía Trước Không Dùng Điện

Giới thiệu Bảng Mạch Khuếch Đại Âm Thanh Phía Trước Không Dùng Điện

Bộ khuếch đại công suất không dùng điện tự làm cho bảng điều khiển phía trước âm thanh P
Tính năng '
Đây là một bảng âm loại suy giảm thụ động và mạch sử dụng một mạch điều chỉnh cao đầy đủ mà không cần cắt ra "
Không co lại " Không cần nguồn điện biến áp , bạn có thể đạt được quy định cao. đơn giản
Thiết kế thụ động không xuất hiện vấn đề tiếng ồn đáy vòng nối đất ' Và thiết kế độc lập có dây nối đất được bảo vệ và dây nối đất tín hiệu được tách biệt hoàn toàn. lộn xộn không xáo trộn chuỗi " Cài đặt đơn giản hơn '
Bảng điều khiển âm lượng có thể được tách trực tiếp ' Tự làm rất tiện lợi '
Khoảng cách trục chiết áp là 25mm
Bảng cấp quân sự 1,6mm '
Mạch điều chỉnh đầy đủ mà không bị xóa ' Không co rút " Đếm số lượng thành phần cần biết '
Thứ tự chức năng (left, right), treble, - volume, theo chiều kim đồng hồ. nhỏ. ngược chiều kim đồng hồ
Khoảng cách tâm của chiết áp và vít là 25mm

Đầu vào tín hiệu kênh trái Lin '
Đầu vào tín hiệu kênh phải Rin
Đầu ra tín hiệu kênh trái Lout '
Đầu ra tín hiệu kênh phải định tuyến

Danh sách gói hàng '
Logo PCB Loại thành phần
W1,w2,2w3 50 nghìn
R2,2r9 10k
R3,r10 1,5 nghìn
R4,r11 4,7 nghìn
R5,r12 510ω
R6,r13 100ω
R7,7r14 1 nghìn
C1,c3,2c5,c7 22nf '223)
C2,c6 220nfl224)
C4,c8 2.2nf '222)
R1,r8 Điện trở suy giảm đầu vào

Kích thước “ 7.7x2.5cm 3.03x0.98 inch
Màu tấm - Giao hàng ngẫu nhiên
Số lượng 1 bộ
Ghi chú '
Xin vui lòng cho phép lỗi 1-3mm do đo lường thủ công. xin hãy chắc chắn rằng bạn không bận tâm trước khi bạn đặt giá thầu
Do sự khác biệt giữa các màn hình khác nhau , hình ảnh có thể không phản ánh màu sắc thực tế của mặt hàng . Cảm ơn bạn

Nội dung gói hàng '
1 Bộ x Bộ bảng mạch PCB

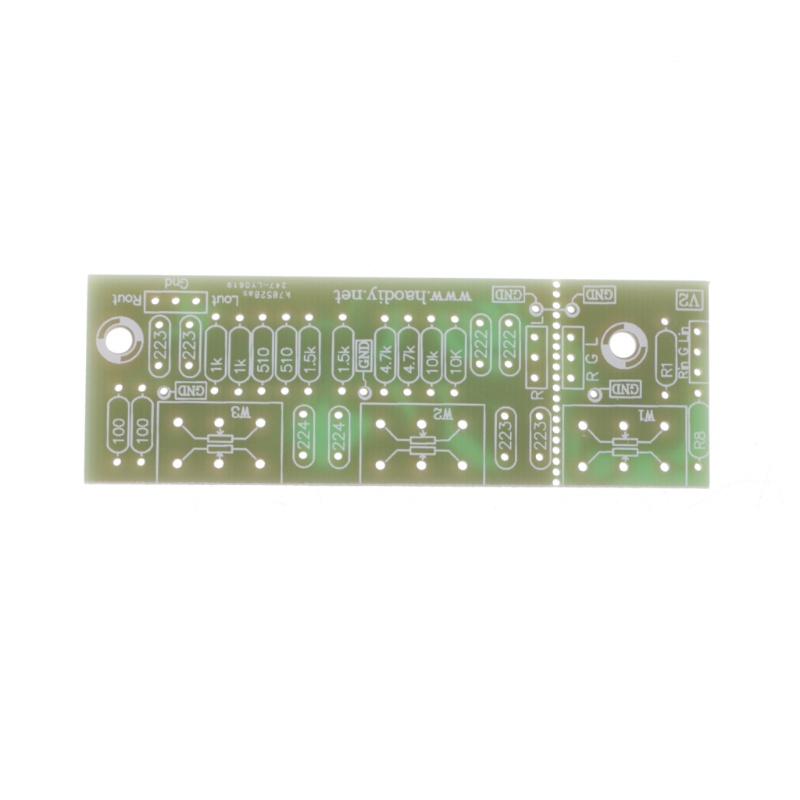

Hình ảnh sản phẩm
