Bảng Mạch Khuếch Đại Âm Thanh Kỹ Thuật Số PAM8403 2 * 3W 5V

Giới thiệu Bảng Mạch Khuếch Đại Âm Thanh Kỹ Thuật Số PAM8403 2 * 3W 5V

Bảng mạch khuếch đại công suất kỹ thuật số PAM8403 Bảng mạch khuếch đại công suất siêu nhỏ kênh đôi 2 '3W 5V
Tính năng '
1.Thiết kế siêu nhỏ gọn - Bo mạch khuếch đại kỹ thuật số PAM8403 Red board là bo mạch khuếch đại công suất siêu nhỏ , làm cho nó trở thành lựa chọn lý tưởng cho các giải pháp âm thanh nhỏ gọn .
2.Hiệu quả cao - Với hiệu suất trên 90 ” , bo mạch khuếch đại này mang lại hiệu suất mạnh mẽ với ít sinh nhiệt hơn , đảm bảo hoạt động ổn định trong thời gian dài .
3.Đầu ra kênh đôi - Có đầu ra kênh đôi trái và phải ở 3W '3W ( 4 ohms) , bo mạch khuếch đại này cung cấp chất lượng âm thanh rõ ràng và cân bằng , phù hợp với loa nhỏ và các thiết bị âm thanh khác .
4.Nhiều ứng dụng - Với phạm vi cấp nguồn DC3.6V-5.5V , bo mạch khuếch đại này rất linh hoạt và có thể được sử dụng trong một loạt các ứng dụng , bao gồm loa di động , tai nghe , guitar , v.v .
5.Tính năng An toàn Người dùng - Bo mạch này có các tính năng an toàn cho người dùng như bảo vệ phân cực ngược và bảo vệ bộ đệm có độ lợi cao , đảm bảo sử dụng an toàn và đáng tin cậy .

Sự chỉ rõ
Xuất xứ : Trung Quốc đại lục
Loại ' Bộ điều chỉnh điện áp
Tình trạng mới
Điện áp cung cấp “ DC3.6-5.5 V
Số mô hình - Bảng mạch khuếch đại công suất kỹ thuật số
Bảng mạch khuếch đại công suất kỹ thuật số siêu nhỏ PAM8403 Bảng mạch khuếch đại công suất nhỏ
Thông số sản phẩm '
Nguồn điện — DC 1A (DC) — 5V
Phạm vi cung cấp điện — DC3.6V-5.5V
Công suất đầu ra “ 3W ×3W (4 ohms)
Kênh đầu ra - kênh đôi trái và phải 3W '2 (4 ohms)
Tỷ lệ tín hiệu trên nhiễu – 90dB
Hiệu quả ' >90%
Kích thước sản phẩm ' 24 '15 *2mm
Biện pháp phòng ngừa
1 “ Các cực dương và cực âm của nguồn điện không thể đảo ngược và điện áp nguồn điện không được vượt quá 5.5V . Hai vi phạm này sẽ gây hỏng IC .
2 " Có một bộ đệm độ lợi cao bên trong chip , và không thể thay đổi thông số của bất kỳ thành phần nào trên bo mạch . Các thông số không phù hợp sẽ gây hỏng IC .
3 ' Vui lòng cố gắng sử dụng một đường được bảo vệ cho đường vào , có thể đóng vai trò chống nhiễu và loại bỏ sự lộn xộn và âm thanh hiện tại .
4 " Đầu ra được điều khiển bởi ống cmos BTL , các cực âm của loa trái và phải không thể kết nối với nhau , tức là 4 dây kết nối với loa hoàn toàn độc lập và kết nối khớp là Không được phép "

Ghi chú '
Do màn hình và hiệu ứng ánh sáng khác nhau , màu sắc thực tế của mặt hàng có thể hơi khác so với màu hiển thị trên hình ảnh . Cảm ơn bạn
Xin vui lòng cho phép đo độ lệch 1-2 cm do đo lường thủ công .



Đã bao gồm '

Bảng mạch khuếch đại công suất kỹ thuật số 1Pc *

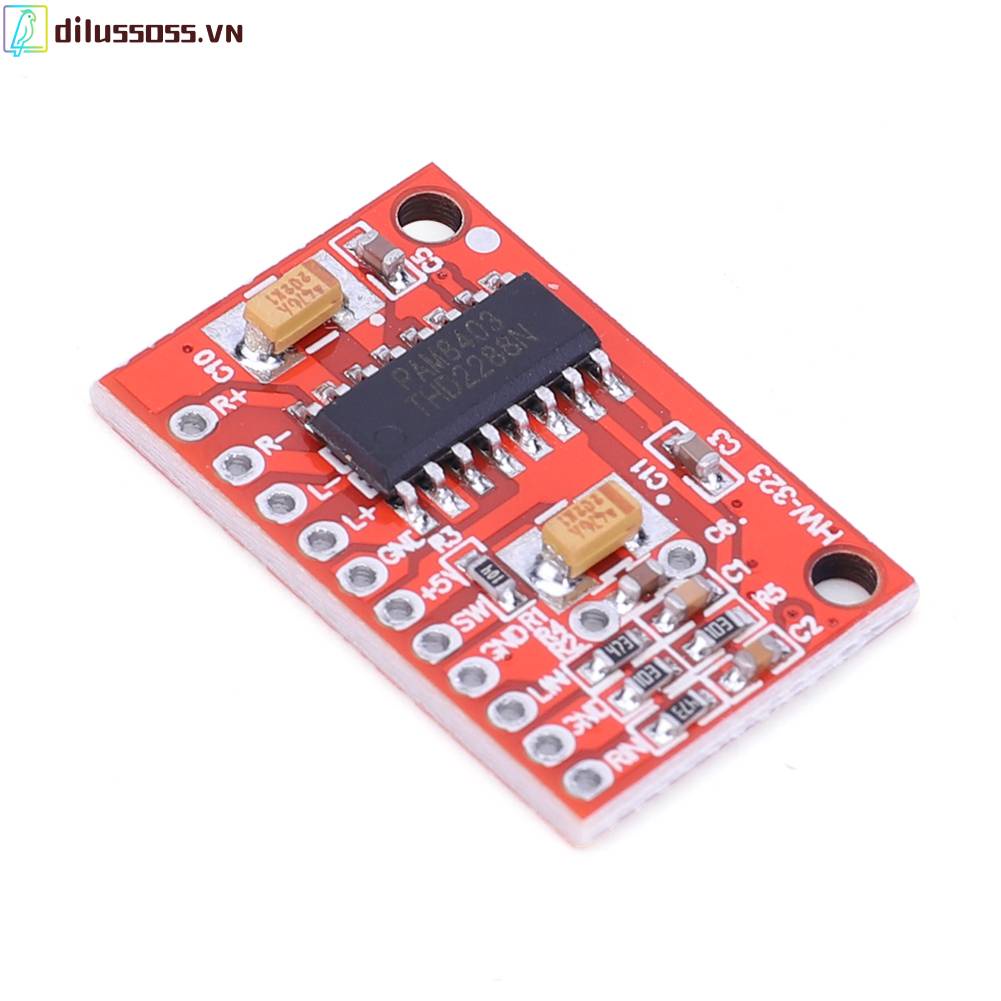

Hình ảnh sản phẩm
