Giới thiệu Bảng Mạch Khuếch Đại Âm Thanh 2 Kênh 2x1.5W TDA2822M

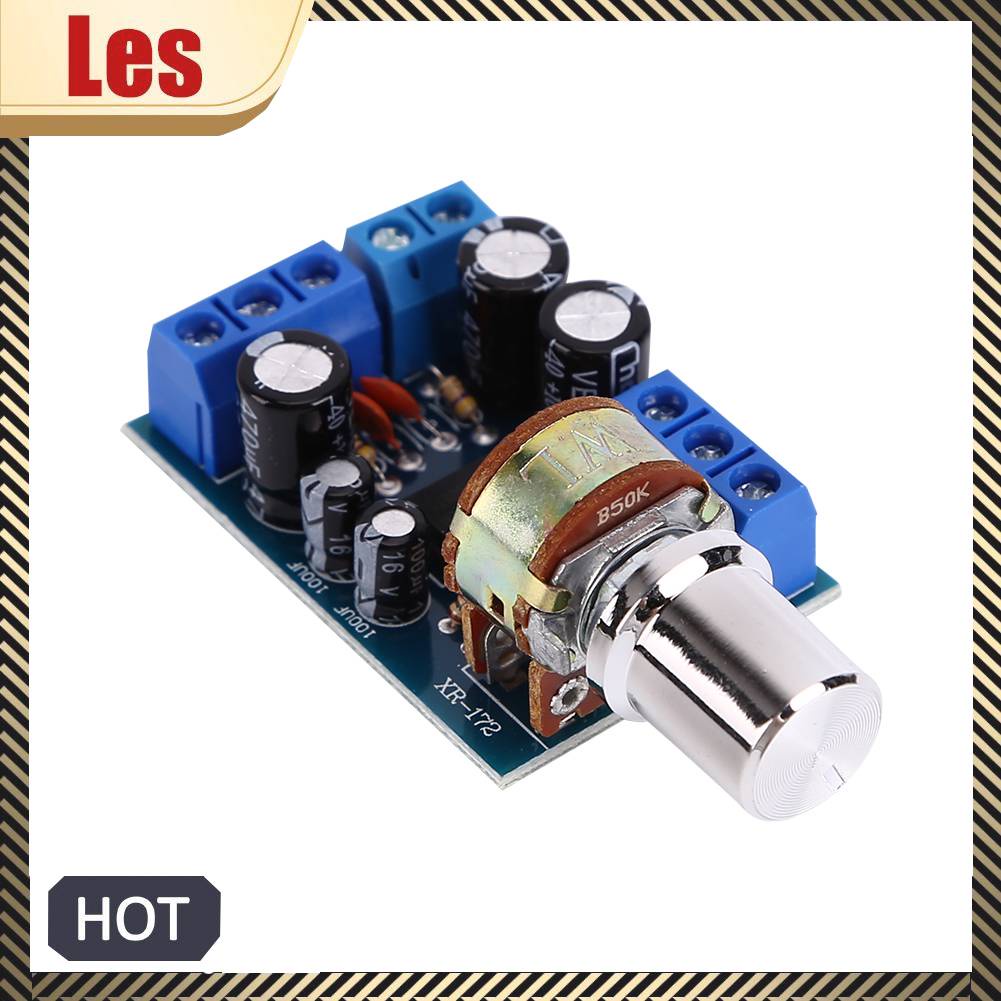

Bảng mạch khuếch đại công suất kỹ thuật số TDA2822M Mô-đun khuếch đại công suất âm thanh nổi 2.0 kênh 2x1.5W
Sự chỉ rõ
Xếp hạng “ 1W x 2 ( loa1-3 inch)
Công suất tối thiểu “ 1,5 W x 2 (0,2-5 W có thể đáp ứng loa)
Trở kháng loa — 4-32 Ω
Tỷ lệ bộ khuếch đại công suất ≥50 db
Biến dạng “ 0,1 ”
Giao diện đầu vào - 3 p đi dây đùa
Điều chỉnh biểu mẫu 'điều chỉnh âm lượng
Điện áp đầu vào — DC 1.8-12V
Kích thước sản phẩm ' 63 '29 '23mm '2,48 '1,14 '0,91 '
Trọng lượng sản phẩm “ 25g
Kích thước đóng gói ' 100 '50 '30mm '3.94 '1.97 '1.18 '
Tổng trọng lượng ' 25g

Hướng dẫn sử dụng '

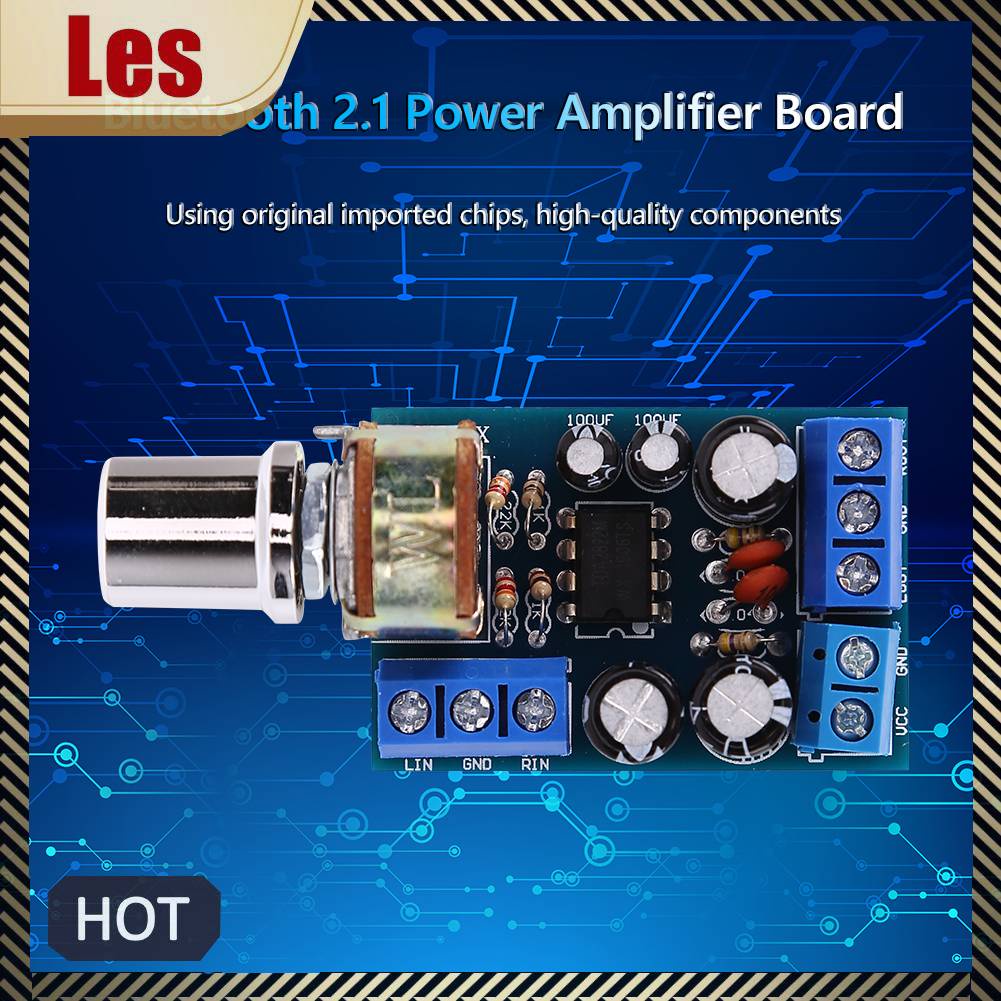

1. Kết nối loa
Các loa ở cả hai đầu của dây ở cuối đường dây được kết nối với đầu ra cổng của bo mạch khuếch đại âm thanh , âm thanh kênh bên trái được kết nối với cổng LOUT của bo mạch khuếch đại công suất, và Cực âm được kết nối với GND .
Bộ khuếch đại công suất đường dây dương được đấu dây chính xác trên cổng ROUTE và cực âm được kết nối với GND .
2. Kết nối nguồn âm thanh
Sử dụng cáp âm thanh 2 lõi , kết nối với đầu vào của bo mạch khuếch đại âm thanh 3p và kết nối đầu còn lại của phích cắm cáp âm thanh với nguồn âm thanh ( ví dụ : máy tính , điện thoại di động , MP3,2 DVD, V.v .)
3. Kết nối dây nguồn
Mọi người đều có thể trân trọng đầu ra DC 1.8-12v bằng cách sử dụng bộ chuyển đổi sạc 'bạc ' nguồn điện , v.v . Kết nối hai cáp nguồn DC với cổng nguồn 2p trên cạnh của bộ khuếch đại , với cực dương với VCC và cực âm với GND,
Điều quan trọng là phải tìm ra rằng kết nối là âm , không phải đi dây một cách mù quáng . Nếu họ gặp nhau , họ có thể giữ bảng mạch khuếch đại công suất .
4. Chơi nhạc
Bật nguồn , bo mạch khuếch đại đang trong tình trạng hoạt động - bạn có thể điều chỉnh núm âm lượng theo sở thích của mình .

Ghi chú '
Có thể có sai lệch kích thước nhỏ do đo thủ công. các phương pháp và công cụ đo khác nhau .
Hình ảnh có thể không phản ánh màu sắc thực tế của mặt hàng do ánh sáng chụp ảnh , góc độ và màn hình hiển thị khác nhau .

Đã bao gồm '

Bảng mạch khuếch đại công suất 1 X
