Bảng Mạch Khuếch Đại Âm Thanh Bluetooth 5.0 5W * 2 Chất Lượng Cao

Giới thiệu Bảng Mạch Khuếch Đại Âm Thanh Bluetooth 5.0 5W * 2 Chất Lượng Cao

Mô tả sản phẩm:
Sản phẩm sử dụng nguồn điện 5.0 Bluetooth DC3.7V-5V, công suất tối đa có thể được định hình để đạt 10W (5W * 2) và bộ khuếch đại công suất bên ngoài có thể được sửa đổi, vui lòng kết nối từ đầu ra âm thanh OUT ổ cắm 3P;
Kích thước PCB 40MM * 34MM * 9MM (bao gồm cả tổ);
Điều khiển công tắc nguồn sóng siêu nhỏ;
Id sản phẩm thiết bị Bluetooth 5.0: YMX-868BT

Nguồn điện: Điện áp DC (3,7-5V), dòng điện phải từ 1,5A-2A trở lên; USB là đầu vào sạc (khi lithium được cắm vào ổ cắm điện màu đỏ, nó có thể được sạc từ đây; màu đỏ Đèn sáng khi sạc, đèn đỏ không sáng)

Vui lòng chọn bộ sạc đích thực ban đầu, chất lượng kém của nguồn điện không thể duy trì với sự bất ổn dòng điện liên tục, dễ dàng làm hỏng và bo mạch.

Yêu cầu quyền lực:
Điện áp DC 3.7V-5V, điện áp không thể cao hơn 5V; dòng điện 1.5A-2A; (lưu ý: nếu sử dụng lithium 3.7V, vui lòng đảm bảo rằng lithium và xả có thể đạt 1,5A, một số lithium có điện áp nhưng dòng điện là Không Vui lòng sử dụng cẩn thận nếu nó ổn định hoặc không đáp ứng các yêu cầu; nếu không nó sẽ luôn khởi động lại hoặc chất lượng âm thanh không tốt hoặc xấu.

Yêu cầu loa:
(Satellite) Loa hộp phụ kênh trái và phải: chọn loa 4 ohm (Ω) / 5W * 2 toàn dải (lưu ý: nếu sử dụng lithium 3.7V, vui lòng đảm bảo rằng bộ xả lithium có thể đạt 1,5A, một số lithium có Điện áp nhưng dòng điện không ổn định Vui lòng không sử dụng nếu bạn không thể đáp ứng các yêu cầu; vui lòng chọn 4 ohms (Ω) / 3W * 2 cho loa.

Kết nối Bluetooth:
Điện thoại di động bắt đầu phát hiện Bluetooth từ menu cài đặt, để điện thoại di động được phát hiện bởi thiết bị, sau đó chuyển đến menu Bluetooth - tìm kiếm thiết bị hoặc thiết bị ghép nối. Sau khi tìm kiếm (YMX-868BT) "Cặp nối cảm ứng", nó cũng nghe thấy "Kết nối thành công hoặc lời nhắc" để hoàn thành việc ghép nối;

Lưu ý: không phải là điện thoại thông minh (Android) để nhập mật khẩu -0000; tên thiết bị Bluetooth sản phẩm YMX-868BT


Ghi chú:
1) BAT ghế 2P màu đỏ được kết nối với nguồn điện DC3.7V tích cực đến 5V +, GND được kết nối với cực âm; ghế 2P màu trắng từ dưới lên trên L-O- / LO + được kết nối với Loa 1, ghế 2P màu trắng R-O- / R-O + được kết nối với loa 2

2) Điện áp làm việc lithium 3.7V hoặc nguồn điện điều chỉnh DC 4.5-5V, dòng điện (600-700MA khi kết nối với loa; 1,5-2A cho hai loa). Loa Lithium chạy bằng 4 ohms 3W + 3W, bộ điều chỉnh điện áp Loa 5V với 4 ohms 5W + 5W. Nếu dòng điện không đủ, sẽ có khả năng nhảy hoặc Bluetooth, bo mạch chủ sẽ luôn khởi động lại hoặc chất lượng âm thanh không tốt / bị hỏng / biến dạng và các hiện tượng xấu khác (nếu bạn có vấn đề này, Vui lòng kiểm tra nguồn điện của bạn); Điện áp không thể cao hơn 5V, nếu không chip chính và bộ khuếch đại công suất IC và các thành phần liên quan sẽ bị hỏng.

3) Đầu ra âm thanh: Đầu ra âm thanh 3P block OUT có thể được sửa đổi cho bộ khuếch đại công suất bên ngoài, giữa là đất âm thanh, trái và phải là L và R tương ứng

4) Nếu bạn sẽ kết nối hoặc sử dụng lithium (nguồn

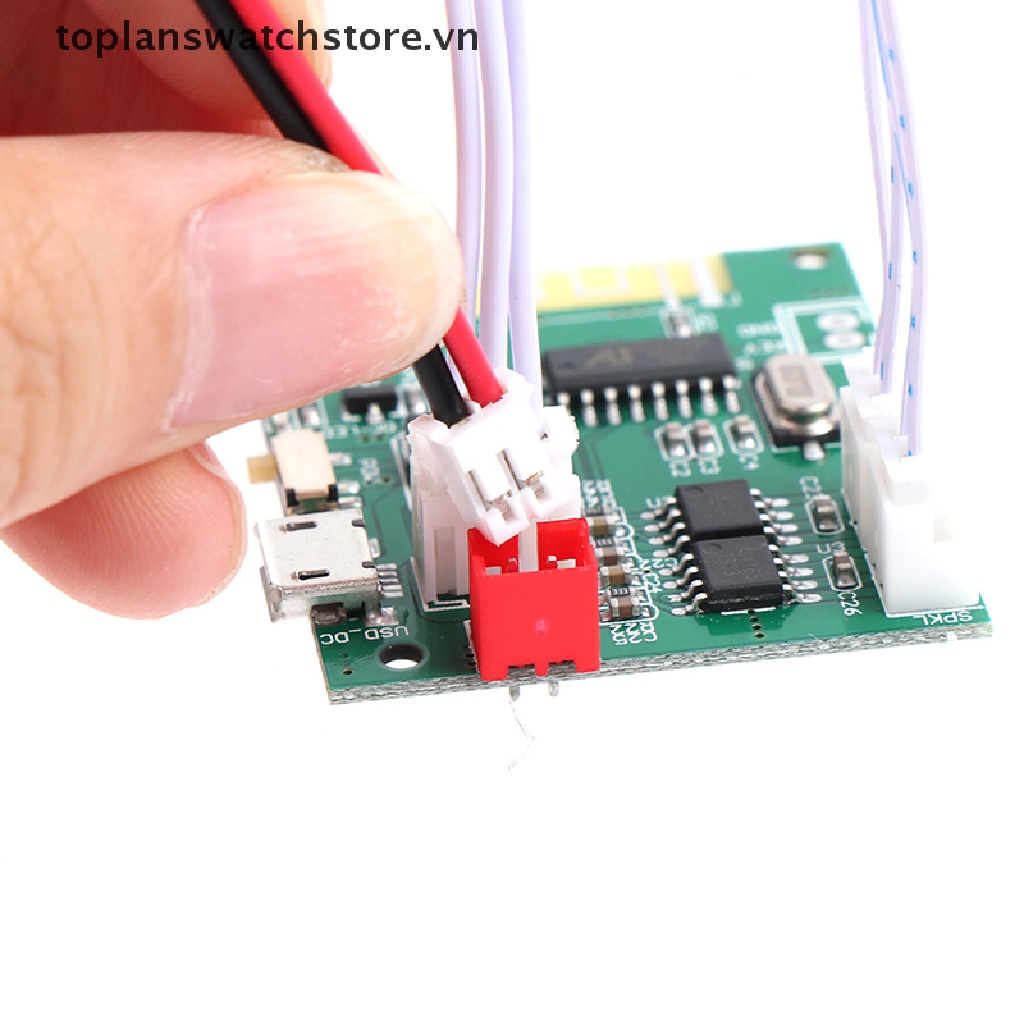

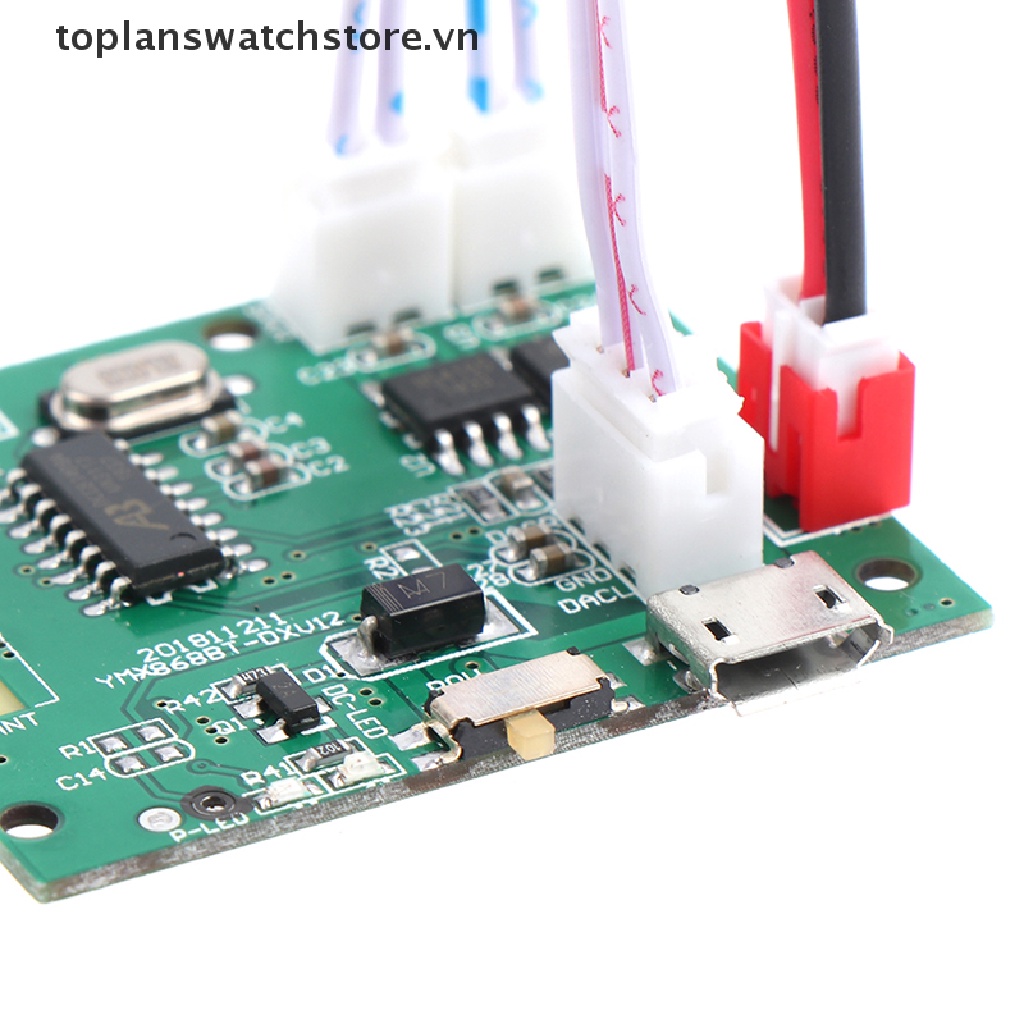

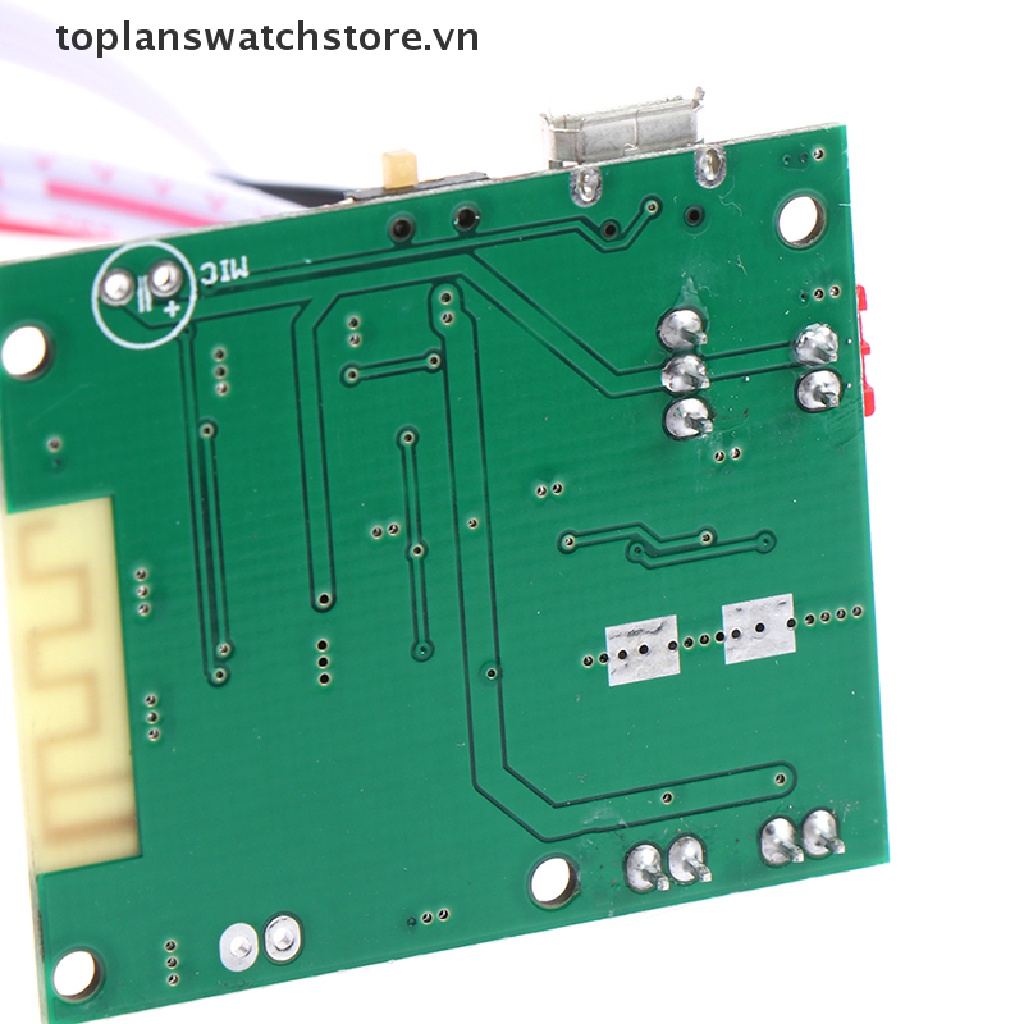

Hình ảnh sản phẩm
