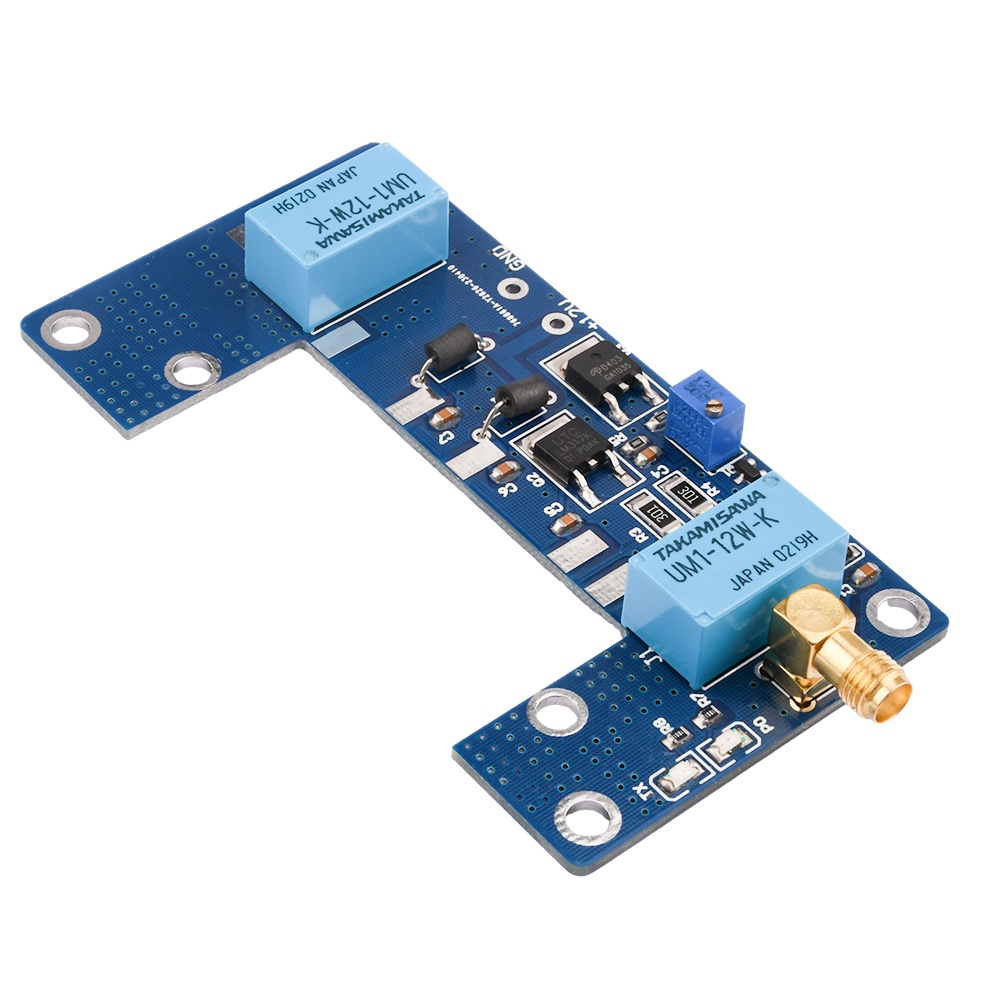

Bảng Mạch Khuếch Đại Công Suất Pcb Cho Bộ Đàm 1-5w

Giới thiệu Bảng Mạch Khuếch Đại Công Suất Pcb Cho Bộ Đàm 1-5w

Mô tả '
1. Bo mạch được trang bị mạch chuyển đổi thu phát tự động giúp tăng khả năng truyền tải của bộ đàm và cho phép bộ đàm cầm tay có sức mạnh của một trạm gắn trên ô tô , giúp giao tiếp xa hơn và Giọng nói rõ ràng hơn
2. Cần có mô-đun nguồn để hoạt động bình thường
3. Sản phẩm được làm từ chất liệu cao cấp , chất lượng đảm bảo
4. Sản phẩm có hình thức đẹp và được vận chuyển với bao bì túi tĩnh điện
5. Hoàn hảo cho những người đam mê DIY
Thông số kỹ thuật sản phẩm '
Công suất đầu vào “ 1-5W
Công suất đầu ra “ 10-80W ( được xác định bởi mô-đun cài đặt)
Điện áp đầu vào “ DC12-13.8V
Tần số hoạt động “ 136-170 400-470 ( được xác định bởi mô-đun cài đặt)
Mất chèn " -1.5DB
Tỷ lệ sóng đứng ≤ 1,5
Mô tả sản phẩm '
Bảng mạch PCB này là mạch ngoại vi của mô-đun nguồn , cần phải phù hợp với dòng RA hoặc M của Mitsubishi để mô-đun dòng S của Toshiba hoạt động bình thường . ( Bo mạch khuếch đại công suất không bao gồm mô-đun nguồn và tản nhiệt)
Bo mạch này chủ yếu được phát triển cho bộ đàm cầm tay 1-5W , với mạch chuyển đổi và hộp số tự động để tăng công suất truyền của bộ đàm , do đó cho phép bộ đàm cầm tay có sức mạnh của một Trạm gắn trên ô tô , giúp giao tiếp xa hơn và giọng nói rõ ràng hơn .
Các phương pháp cài đặt và gỡ lỗi. các biện pháp phòng ngừa '
Ăng-ten có tác động đáng kể đến khoảng cách liên lạc . Vui lòng chọn một ăng-ten phù hợp và cài đặt nó một cách chính xác .
Trước khi lắp đặt , hãy chuẩn bị tản nhiệt có diện tích lớn hơn bo mạch PCB. và bạn nên sử dụng độ dày từ 25MM trở lên .
Xin lưu ý rằng tất cả 6 vít trên bo mạch phải được siết chặt , nếu không nó có thể gây hư hỏng các bộ phận do phát xạ lâu . Khi siết chặt các vít , hãy chú ý đến khoảng cách giữa các chốt linh kiện dưới cùng và bộ tản nhiệt , và không để các chốt linh kiện chạm vào bộ tản nhiệt để tránh đoản mạch .
Hàn bộ cấp nguồn cuối đầu ra điện. vui lòng tự cung cấp bộ cấp .
Trước khi gỡ lỗi mô-đun dòng RA , tất cả các chân phải được ngắt kết nối khỏi bảng mạch PCB và chỉ có thể được hàn sau khi điều chỉnh điện áp .
Điện áp làm việc của chân thứ hai (VGG) ở phía bên trái của mô-đun RA là từ 2,3 đến 3,3V ( trong phạm vi này , điện áp càng cao thì công suất đầu RA càng lớn , có thể tự kích thích Hoặc ghi mô-đun nguồn). Trước khi gỡ lỗi , hãy kết nối bộ đàm với bo mạch PCB , chuẩn bị đồng hồ vạn năng , xoay đồng hồ vạn năng đến dải điện áp DC , sau đó kết nối dây dẫn màu đỏ với chân thứ hai (VGG) của mô-đun trên Bảng mạch PCB , màu đen dẫn đến điện cực âm , sau đó nhấn nút phát của bộ đàm , Sau đó điều chỉnh Chiết áp màu xanh lam trên bo mạch ( nó trở nên nhỏ hơn khoảng 15 vòng theo chiều kim đồng hồ) để đọc điện áp Giá trị trên đồng hồ vạn năng.
Điện áp làm việc của các mô-đun dòng M hoặc S là 10-14V , có thể được lắp đặt trực tiếp trên bảng mạch PCB và điều chỉnh thành 10-12V .
1'đèn báo điện (red), đèn báo phát thải (green)
Đầu vào nguồn 2 ' 1-5W ( vít bên ngoài và lỗ bên trong SMA)
Giao diện nguồn 3 " DC12-13.8V
4'điều chỉnh điện áp và công suất của chân thứ hai (VGG) của mô-đun, và điện áp sẽ giảm khoảng 15 vòng theo chiều kim đồng hồ
5 " Giao diện đầu ra nguồn ( cực âm và dương thấp hơn)
