Bảng mạch kích hoạt USB loại C PD 9V 12V 15V đầu ra PD 2.0 3.0

Giới thiệu Bảng mạch kích hoạt USB loại C PD 9V 12V 15V đầu ra PD 2.0 3.0

Mô tả:
- Đó là một mồi PD2.0 / 3.0.
- Nó thường được sử dụng để sử dụng pin dự phòng với giao thức PD như pin dự phòng hoặc bộ sạc để lừa điện áp tương ứng với máy tính xách tay và bộ định tuyến nguồn.
Đặc điểm:

1).Nó hỗ trợ đầu ra lừa điện áp PD3.0 và PD2.0 và chế độ có thể được chuyển đổi tự do.
2).Nó có một chức năng khóa phím để ngăn chặn sự hoạt động sai.
3).Nó có một chỉ báo đầu ra LED để hiển thị trạng thái làm việc.
4).Các thông số được tự động lưu và cài đặt mồi trước được thực hiện khi bật nguồn.
5).Tiêu thụ điện năng cực thấp, hỗ trợ đầu ra 100W.


Thông tin sản phẩm:
1).Tên sản phẩm: PD2.0 / 3.0 Decoy
2).Điện áp đầu vào: DC 5V
3).Điện áp đầu ra nhận: 5V> 9V> 12V> 15V> 20V
4).Điện áp đầu ra tối đa: 20V
5).Dòng điện đầu ra tối đa: 5A
6).Nhiệt độ làm việc: -25℃~85℃
7).Độ ẩm làm việc: 5% ~ 95% RH
8).Kích thước: 44 * 20 * 15mm
Hướng dẫn sử dụng (phải sử dụng nguồn điện với giao thức PD):
1). Nhấn và giữ nút S-, sau đó lắp mô-đun vào nguồn điện, sau đó đặt lại thành đầu ra 5V (">" có nghĩa là bật nguồn).
2). Nhấn và giữ nút S +, sau đó lắp mô-đun vào nguồn điện, lần này, hãy chuyển đổi xem có bật khóa phím và lưu trạng thái sau khi bật nguồn. Nếu khóa phím được mở khóa, thì phải mở khóa Mở khóa để điều chỉnh điện áp sau khi bật nguồn để tránh hoạt động sai.
3). Sau khi bật nguồn, nhấn và giữ nút S + mà không cần buông tay, sau đó nhấn nút S- và mở khóa khi có khóa nút.
4). Sau khi bật nguồn, nhấn và giữ nút S- mà không cần buông tay, sau đó nhấn nút S + để khóa nút.
5). Khởi động nhanh: Cắm bảng vào nguồn điện PD lần này, đèn LED cho biết điện áp giải mã cài đặt hiện tại. Nếu không bật thì mặc định là 5V. Điều chỉnh điện áp đầu ra: Bảng được khóa theo mặc định và bạn cần mở khóa trước, phương pháp nhấn và giữ nút S + và sau đó nhấn nút S. Vào lần này, việc mở khóa đã hoàn tất và bạn có thể phát hành Nút. Sau đó nhấp vào nút S + để tăng điện áp hoặc nhấp vào nút S- để giảm điện áp.


Hướng dẫn sử dụng Chức năng Kiểm tra:

1). Nhấn nút S- và nút S + cùng lúc rồi bật nguồn, mô-đun chuyển sang chế độ kiểm tra và điện áp đầu ra sẽ tự động chu kỳ từ 5V> 9V> 12V> 15V> 20V. Có thể điều chỉnh thời gian thay đổi điện áp Bằng nút S + và nút S, trong vài giây.
2). Chức năng này là chức năng kiểm tra, chế độ không lưu và có thể tiết kiệm thời gian chuyển đổi.


Mô tả giao diện:

1. Cổng liên lạc Type-C Nam: Đầu nối đực Type-C: Kết nối nguồn PD làm đầu vào, có thể đầu vào điện áp và dòng điện 20V 5A.
2. Type-c Interfeace Female: Được sử dụng như một đầu vào để kết nối với bộ nguồn PD hoặc như một giao diện đầu ra, có thể xuất ra điện áp và dòng điện 20V 5A.
3. Giao diện USB-A Female: Là giao diện đầu ra, nó có thể xuất ra điện áp và dòng điện 20V 3A.
4. Miếng đệm dây dương và dây âm: như một giao diện đầu ra, nó có thể xuất ra điện áp và dòng điện 20V 5A.

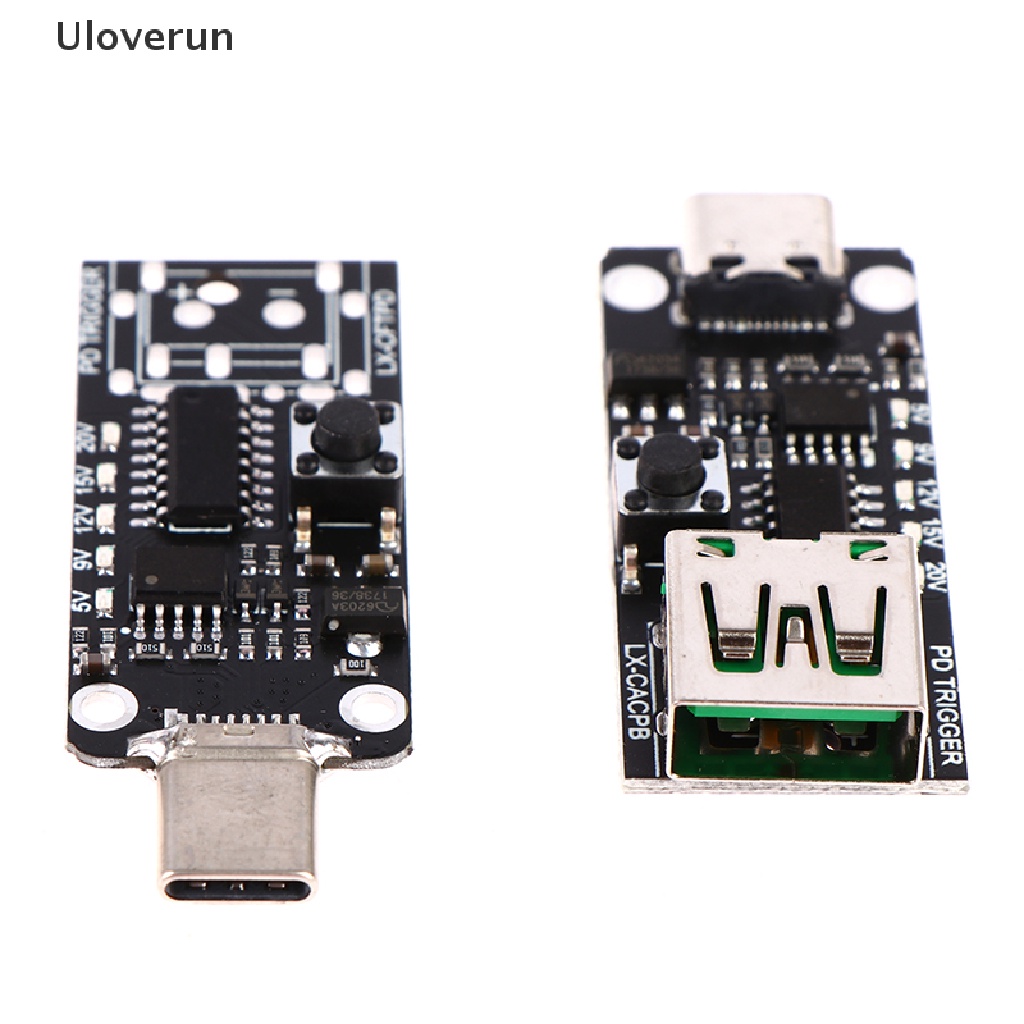

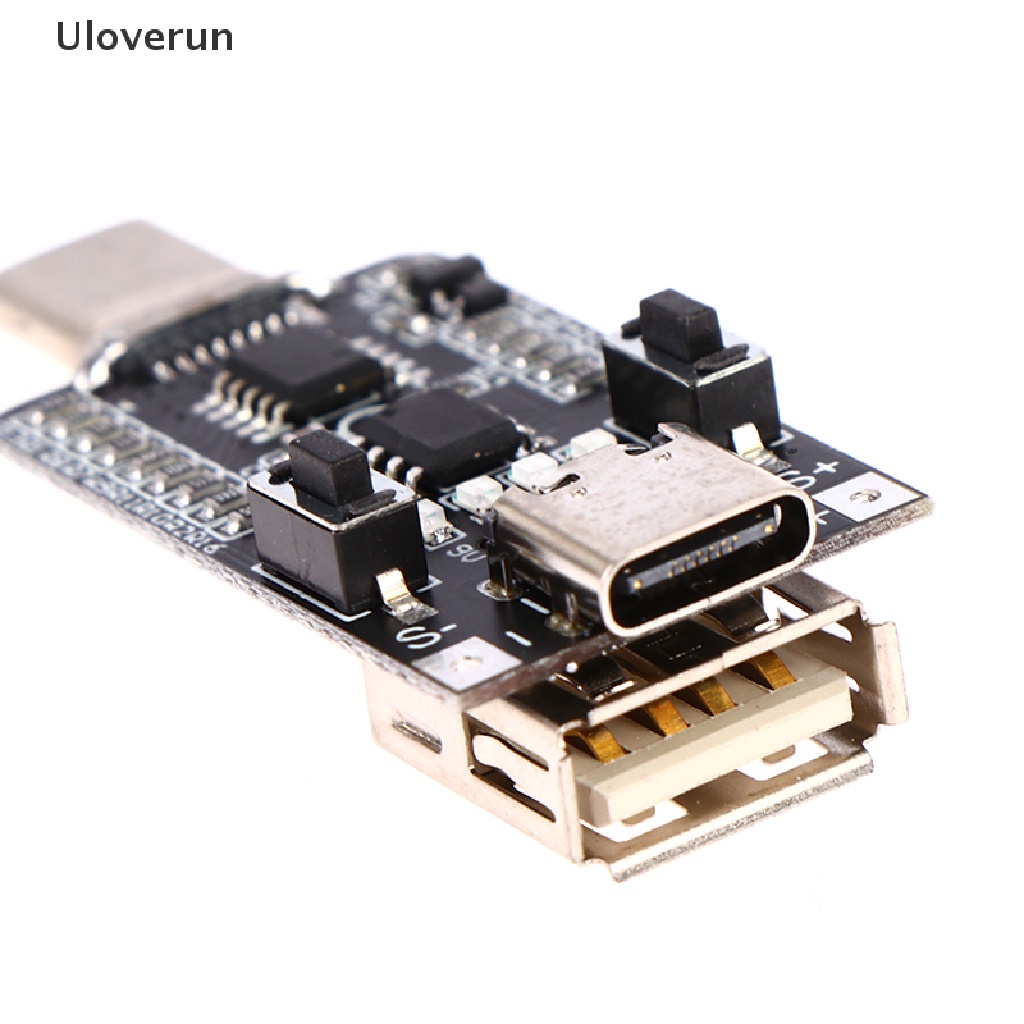

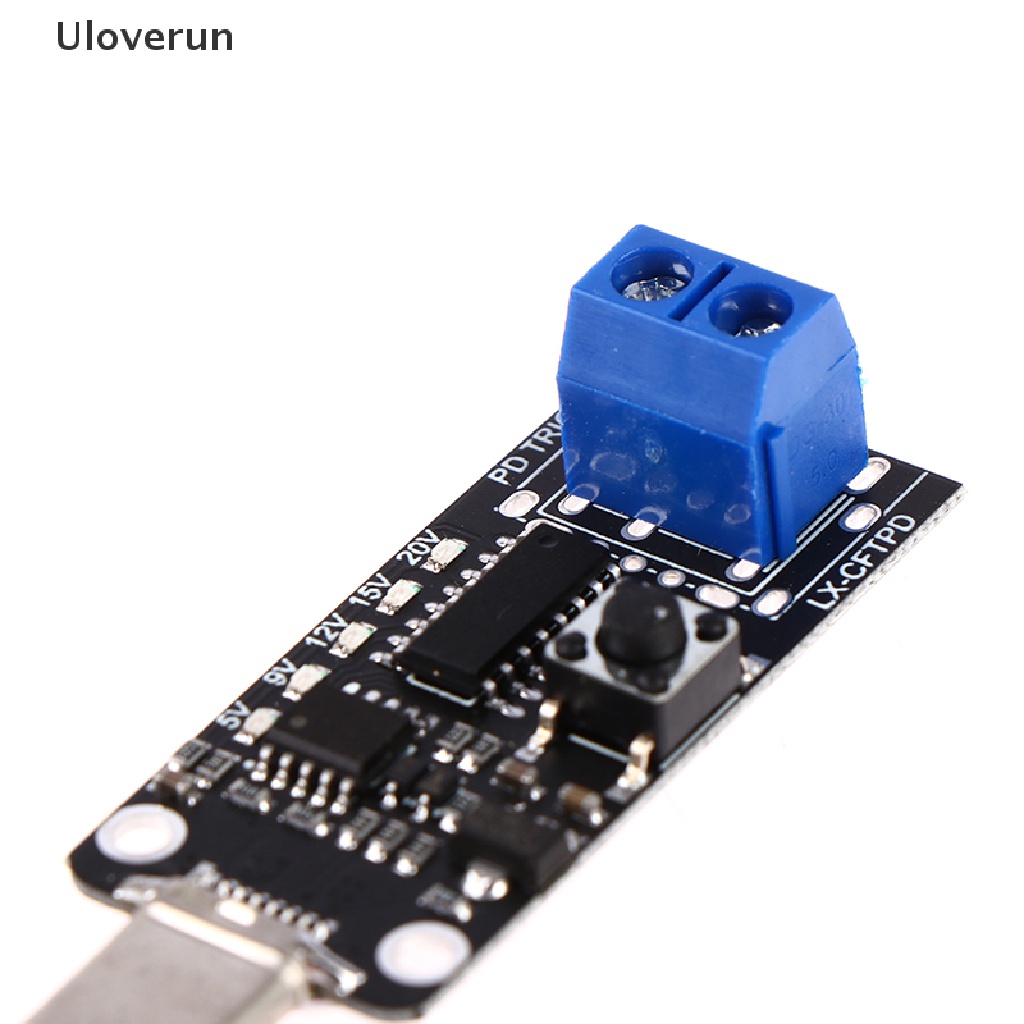

Hình ảnh sản phẩm
