Bảng Mạch Kiểm Soát Hàn 100A / 40A Màn Hình Lcd

Giới thiệu Bảng Mạch Kiểm Soát Hàn 100A / 40A Màn Hình Lcd

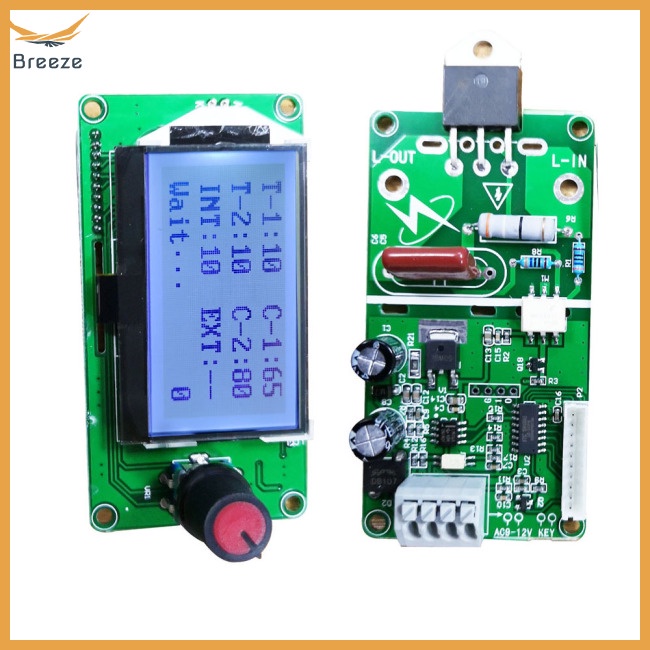

Mô-đun này bao gồm bo mạch chính và bảng hiển thị. bộ chỉnh lưu điều khiển silicon hai chiều 40A và 100A tùy chọn (SCR) , không bao gồm biến áp hàn , bút hàn và các công cụ kết hợp khác .

Mô tả

Loại sản phẩm

I. Phạm vi sử dụng '

1.Hàn phát triển thợ hàn pin tự làm hoặc đơn giản .

2.Hàn một pin hoặc bộ pin duy nhất .

Ii . Tổng quan về chức năng '

1.Có thể được thiết lập để lưu hoạt động cuối cùng. bộ kích hoạt xung kép mô-đun, tắt bất kỳ bộ thời gian kích hoạt nào. bạn có thể thay đổi xung kép thành kích hoạt xung đơn.

2.Bo mạch chính và bảng điều khiển hiển thị được tách biệt , và vỏ ngoài có thể được lắp ráp linh hoạt .

3.Dữ liệu đa nhóm 12864 hiển thị trực quan. hoạt động trực quan. thuận tiện. điều chỉnh thông số bộ mã hóa duy nhất có thể làm cho hoạt động đơn giản và nhanh chóng .

4.Với bù điện áp lưới , đầu ra bù có thể được tự động điều chỉnh theo sự thay đổi của nguồn điện , và điện áp khoảng 1 giây có thể được hiển thị khi được kích hoạt để nhiệt hiệu quả của hàn Phù hợp với các thông số hàn , và điểm hàn đồng đều.

5.Với chức năng đếm hàn 0-9999, với 5 nhóm thông số lưu trữ mẫu , có thể được lưu trữ ngay cả khi mất điện , số lượng cuộn dây có thể được nhìn thấy chỉ trong nháy mắt .

6.Thời gian đầu vào chu kỳ 0-99 ( 1 chu kỳ là 20ms , ví dụ : giá trị điều chỉnh là 50, là thời gian hàn 1 giây .) , thời gian dừng giữa 2 lần hàn là 0-99 chu kỳ ( 1 chu kỳ là 20ms , chẳng hạn như giá trị khoảng thời gian 50, Đó là khoảng thời gian 1 giây .) có thể điều chỉnh. Độ bền hàn 30 '-99 ' có thể điều chỉnh được .

7.Mô-đun có thể cách ly dòng điện mạnh và yếu bằng cách ghép quang , và thiết kế một mạch đáng tin cậy để phát hiện điểm giao nhau và phát hiện điện áp để đảm bảo sự chuyển pha chính xác của bộ chỉnh lưu điều khiển silicon (SCR) , có thể Tương thích với bộ chỉnh lưu điều khiển silicon hai chiều 40A-100A (SCR).

Đầu vào nguồn AC 8,9-12 V ( sử dụng biến áp AC. khác chẳng hạn như DC , có thể gây ra lỗi phát hiện điểm giao nhau không thể kích hoạt.)

9.Đầu vào nguồn và bộ kích hoạt bên ngoài sử dụng thiết bị đầu cuối không hàn thuận tiện và nhanh chóng , bộ kích hoạt bên ngoài có thể đa dạng , chẳng hạn như công tắc bình thường. công tắc chân. đầu vào nguồn tín hiệu bên ngoài , v.v . , phần mềm có trạng thái chống khóa, Kích hoạt đến cuối hàn , trong một vòng.  Ví dụ : công tắc bàn đạp luôn bị giẫm đạp. chỉ có thể kích hoạt một vòng .

Danh sách đóng gói '

1 mô-đun điều khiển thợ hàn XSpot

Ghi chú '

Độ lệch màu sắc có thể khác nhau do các cài đặt màn hình khác nhau .
