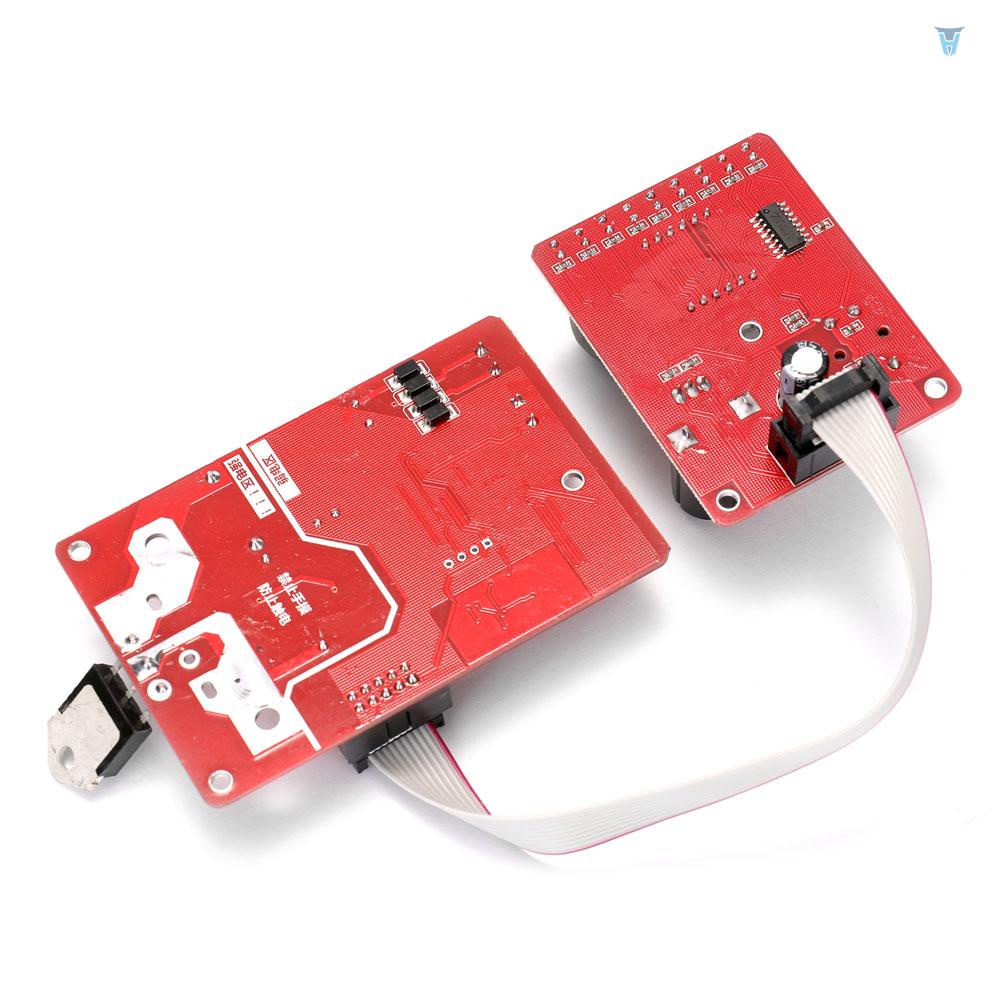

Bảng Mạch Kiểm Soát Hàn NY-D02 Chuyên Dụng

Giới thiệu Bảng Mạch Kiểm Soát Hàn NY-D02 Chuyên Dụng

Bộ điều khiển máy hàn điểm NY-D02 này có khả năng bù điện áp mạng, theo sự thay đổi của điện năng, tự động điều chỉnh đầu ra để đảm bảo rằng các thông số giống nhau trong hàn có cùng nhiệt để duy trì như nhau,Mối hàn.Điều chỉnh thông số cho chế độ đầu vào bộ mã hóa, chính xác và thuận tiện hơn.Với chức năng đếm hàn, phạm vi đếm 0-999 và có thể được lưu.



Tính năng '

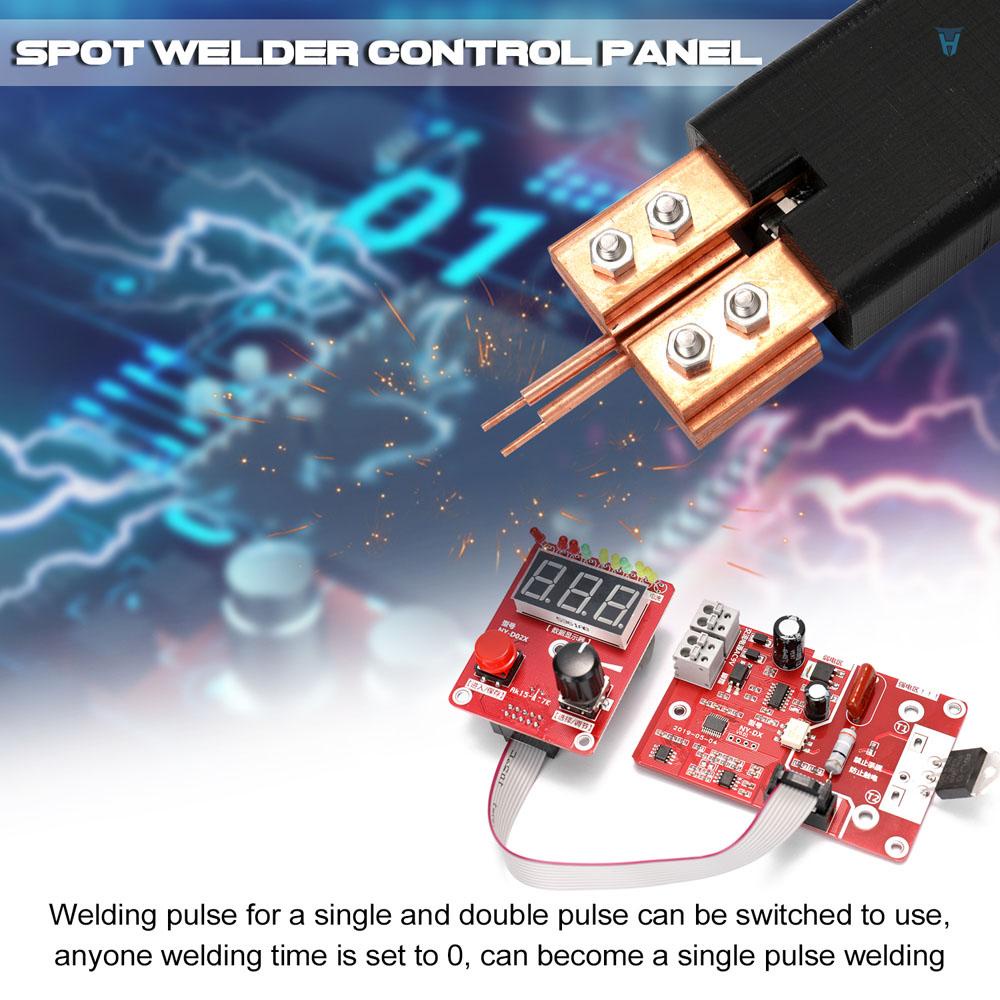

Xung hàn cho một xung đơn và xung kép có thể được chuyển sang sử dụng, bất kỳ thời gian hàn nào cũng được đặt thành 0, có thể trở thành một hàn xung đơn.

Với bù điện áp mạng, theo sự thay đổi của điện, tự động điều chỉnh đầu ra để đảm bảo rằng các thông số trong hàn có cùng nhiệt để duy trì như nhau, mối hàn.

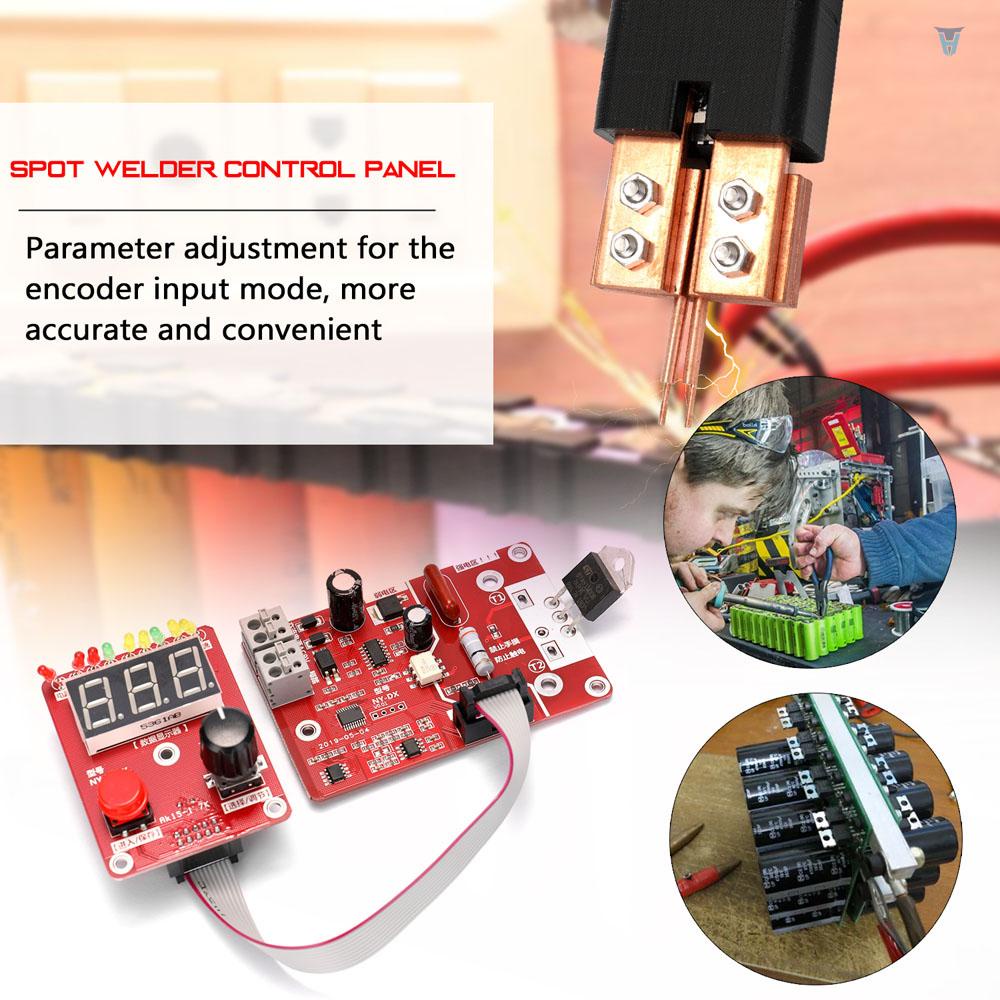

Điều chỉnh thông số cho chế độ đầu vào bộ mã hóa, chính xác và thuận tiện hơn.

Với chức năng đếm hàn, phạm vi đếm 0-999 và có thể được lưu.

Thời gian đầu vào 0-100 chu kỳ, chu kỳ đơn vị (1 chu kỳ là 20ms) đầu vào hiện tại (300-999).

Bước điều chỉnh hiện tại là 0,1% và quy định được chia nhỏ hơn, bạn có thể tùy chỉnh nếu có các phạm vi khác yêu cầu.

Ống kỹ thuật số 3 inch 0,56 inch màu xanh lam, kích thước của trình duyệt hơn phiên bản điều khiển núm lớn, ống kỹ thuật số núm của chúng tôi là 0,36 inch.

Chỉ báo nguồn, bàn đạp, kích hoạt, chạy, thời gian, dòng điện, khoảng thời gian, thời gian, dòng điện tích hợp, để mỗi trạng thái có một chỉ báo rõ ràng.

Toàn bộ bo mạch sử dụng vi điều khiển công nghiệp STM8 để làm lõi điều khiển chính.

Mạnh và yếu thông qua cách ly optocoupler, hoạt động an toàn hơn.

Dây nguồn và dây chuyển đổi chân với thiết bị đầu cuối không cần vít, thuận tiện và đáng tin cậy hơn.

Thiết kế mạch phát hiện điểm giao nhau không đáng tin cậy để đảm bảo rằng dịch chuyển pha SCR chính xác.

Đi kèm với một biến áp nguồn 9V 2W, cuộn dây đồng, có điện áp làm việc ổn định và tần số làm việc cao.

Đi kèm với một bàn đạp chân chất lượng, chống mài mòn và có thể cung cấp thời gian phục vụ lâu dài.

Hướng dẫn đấu dây "

3.1.Mô tả chỉ báo hoạt động

3.2.Mô tả trạng thái hiển thị:

Bộ điều khiển có ba loại trạng thái hoạt động, chuẩn bị hàn, truy vấn thông số, thay đổi thông số.

Chuẩn bị hàn: đèn chạy luôn sáng, đèn báo thời gian, dòng điện, khoảng thời gian, thời gian, dòng điện tắt.

Truy vấn thông số: đèn báo chạy tắt, thời gian, dòng điện, khoảng thời gian, dòng điện tương ứng với lượng ánh sáng, ống kỹ thuật số luôn sáng, giá trị hiển thị cho các giá trị thông số tương ứng.

Thay đổi thông số: Chạy đèn báo tắt, thời gian, dòng điện, khoảng thời gian, dòng điện tương ứng với lượng ánh sáng, ống kỹ thuật số nhấp nháy, giá trị hiển thị cho giá trị thay đổi giá trị tham số tương ứng.



3.3.Chuẩn bị hàn:

Thông qua bộ mã hóa (Chọn / điều chỉnh) xoay ngược chiều kim đồng hồ, để đèn chạy luôn sáng, thời gian, dòng điện, khoảng thời gian, đèn báo dòng điện tắt, lần này có thể hàn, giá trị hiển thị ống kỹ thuật số choSố lượng hàn hiện tại



3.4.Hiệu chỉnh điện áp

Hình ảnh sản phẩm
