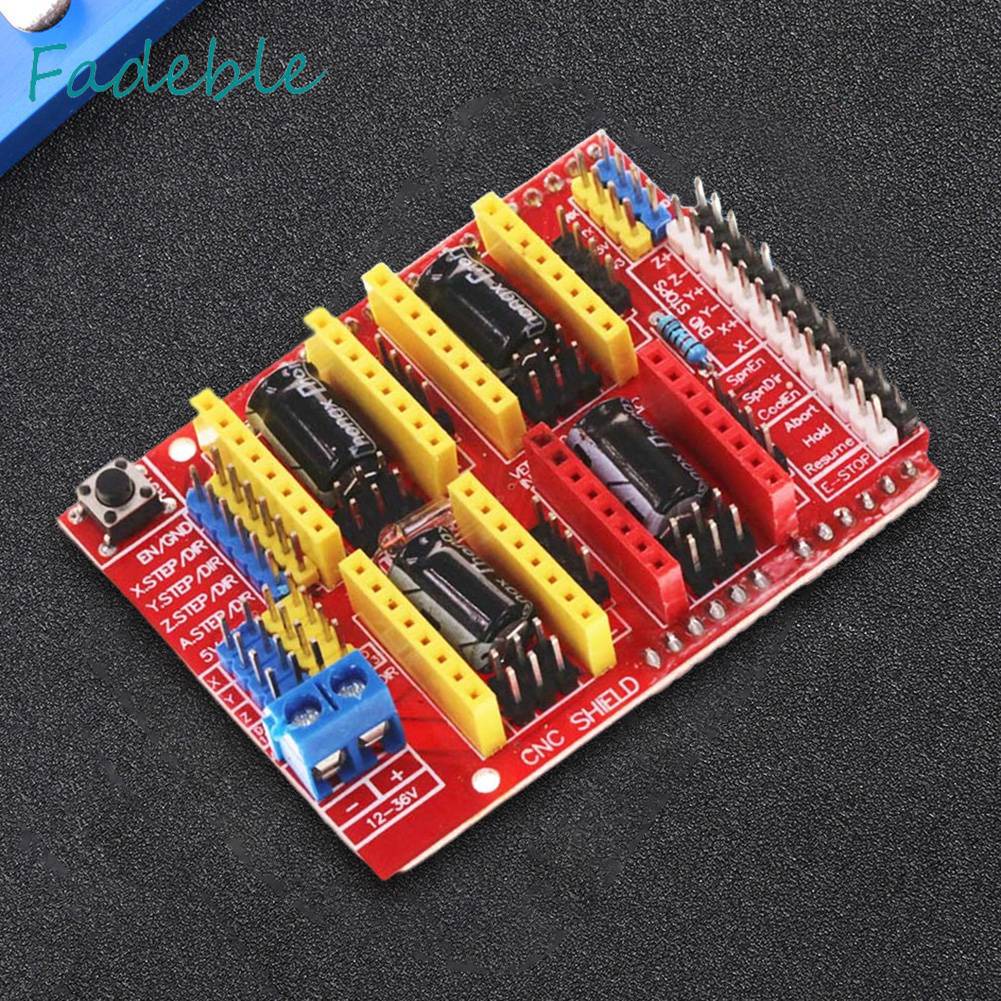

Bảng Mạch Mở Rộng A4988 Cho Máy In 3D

Giới thiệu Bảng Mạch Mở Rộng A4988 Cho Máy In 3D

Trình điều khiển A4988 Bảng mở rộng tấm chắn CNC Bảng mở rộng trình điều khiển cổng IO Thuận tiện để sử dụng cho máy khắc Máy in 3D
Tính năng '
1. Chất lượng cao - Bo mạch mở rộng này được làm bằng vật liệu chất lượng cao và quy trình sản xuất , đảm bảo độ tin cậy và độ bền của nó .
2. Đa chức năng - Bo mạch này có thể được sử dụng như một máy khắc hoặc bảng mở rộng trình điều khiển máy in 3D , làm cho nó trở thành một công cụ linh hoạt cho nhiều ứng dụng .
3. Dễ sử dụng - Với bốn khe cắm cho các mô-đun trình điều khiển động cơ bước A4988 ( không bao gồm) , bảng mở rộng trình điều khiển này có thể điều khiển tối đa bốn động cơ bước . Mỗi động cơ chỉ yêu cầu hai cổng IO , cho phép dễ dàng quản lý tối đa ba động cơ bước chỉ bằng sáu cổng IO .
4. Thiết kế nhỏ gọn - Thiết kế nhỏ gọn của bo mạch này cho phép kết nối động cơ bước với đầu nối bốn chân hoặc hàn trực tiếp lên bo mạch , mang lại sự linh hoạt trong các tùy chọn lắp ráp.
5. Giải pháp giá cả phải chăng - Bảng mở rộng tấm chắn CNC này là một giải pháp hợp lý cho bất kỳ ai muốn chế tạo máy khắc hoặc máy in 3D của riêng họ , làm cho nó trở nên hoàn hảo cho những người đam mê và nhà sản xuất DIY .
Khối lượng tịnh ' 29g
Kích thước xấp xỉ 68 * 55mm '6,68 * 2,16in

Giới thiệu về mối quan hệ tương ứng giữa cổng Arduno và mô-đun IO
Các chân điều khiển cơ bản của động cơ bước được yêu cầu, và các chân khác chỉ được sử dụng trong máy khắc hoặc máy in 3D . Chúng tôi sẽ không giải thích chi tiết chúng ở đây , và thư từ IO được hiển thị trong hình trên .
Arduno - Ban mở rộng
8-) EN ( ổ đĩa động cơ bước cho phép kết thúc, hiệu quả ở mức thấp
7- Z.DIR ( Điều khiển hướng trụcZ)
6- Y.DIR ( Điều khiển hướng trụcY)
5- X.DIR ( điều khiển hướng của trục X)
4- Z.STEP ( Điều khiển bước trụcZ)
3- Y.STEP ( Điều khiển bước trụcY)
2- X.STEP ( điều khiển bước của trục X)

Sau đây là một chương trình điều khiển động cơ bước đơn giản ,
#Define En 8 ' 'Kích hoạt động cơ bước kết thúc. hiệu quả ở mức thấp
#Define Điều khiển hướng động cơ bước trục x 'Dir 5 ' 'x
#Define Điều khiển hướng động cơ bước trục y 'DIR 6 'y
#Define Điều khiển hướng động cơ bước trục z ' DIR 7 'z
#Define Điều khiển bước trục x ' STP 2 'x
#Define Điều khiển bước y ' STP 3 trục
#Define Điều khiển bước trục z ' STP 4 'z

Ghi chú '
Do màn hình và hiệu ứng ánh sáng khác nhau , màu sắc thực tế của mặt hàng có thể hơi khác so với màu hiển thị trên hình ảnh . Cảm ơn bạn
Xin vui lòng cho phép đo độ lệch 1-2 cm do đo lường thủ công .


Đã bao gồm '

1 x Ban mở rộng
