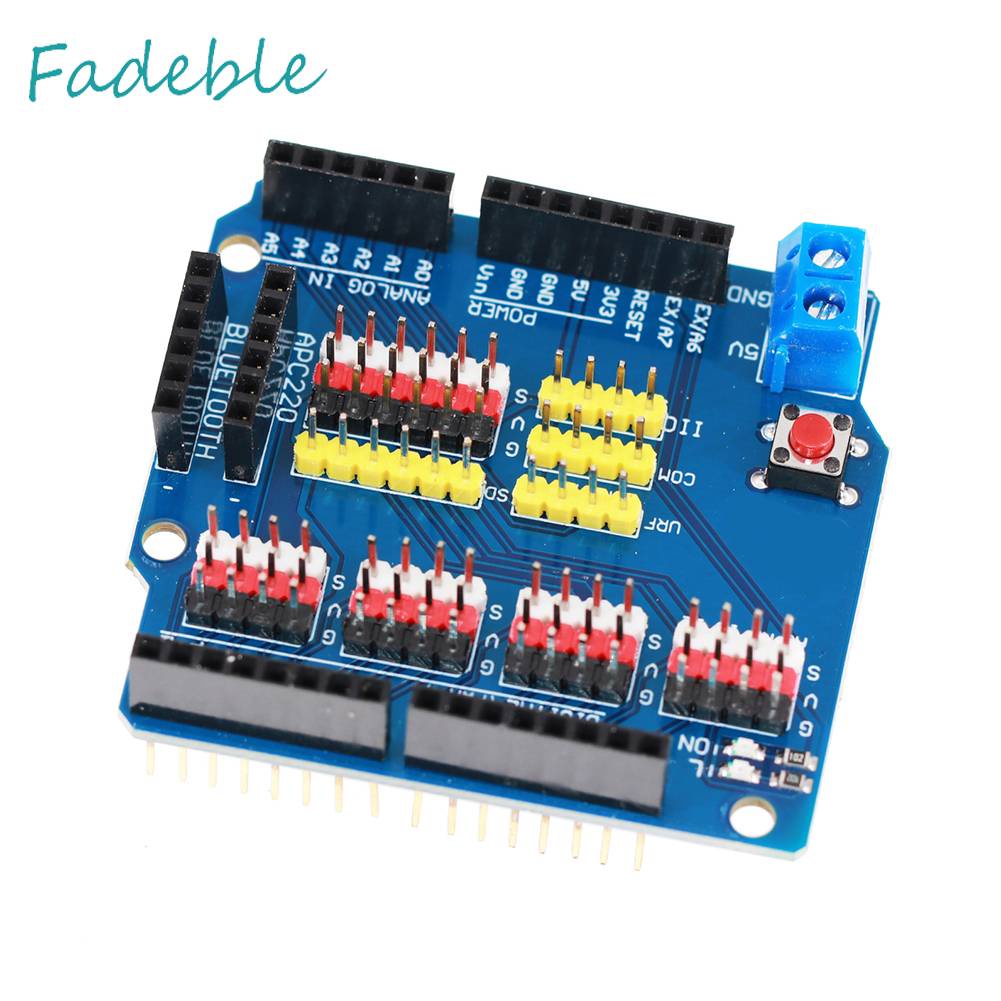

Bảng Mạch Mở Rộng V5.0 Có Đèn LED Cảm Biến Cho Arduino R3

Giới thiệu Bảng Mạch Mở Rộng V5.0 Có Đèn LED Cảm Biến Cho Arduino R3

Bảng mở rộng lá chắn cảm biến V5.0 14 chân kỹ thuật số Tấm chắn cảm biến V5.0 Bảng mở rộng 8 chân tương tự trên bo mạch LED cho Arduino R3
Tính năng '
1. Thiết kế có thể xếp chồng lên nhau - Tấm chắn cảm biến được thiết kế để có thể xếp chồng lên nhau và kết nối với bảng điều khiển Arduino R3 hoặc các bảng tương thích của nó , giúp bạn dễ sử dụng và hoàn hảo cho người mới bắt đầu .
2. Khả năng mở rộng mạnh mẽ - Với đầy đủ các cổng I 'O , bao gồm 14 cổng kỹ thuật số ( 6 trong số đó là PWM), và 8 cổng tương tự , tấm chắn cảm biến này có thể dễ dàng mở rộng chức năng của bộ điều khiển Arduino của bạn .
3. Dễ sử dụng - Tấm chắn cảm biến này đơn giản hóa mạch điện , chỉ yêu cầu một đường kết nối cảm biến đa năng 3P duy nhất cho các cảm biến thường được sử dụng , dù là kỹ thuật số hay tương tự . Sau khi được kết nối , bạn có thể dễ dàng đọc dữ liệu cảm biến và xử lý phản hồi mô-đun không dây thông qua bộ điều khiển Arduino .
4. Thuận tiện - Tấm chắn cảm biến bao gồm hai đèn LED tích hợp , một nút đặt lại và một cổng cấp nguồn bên ngoài để tăng thêm sự tiện lợi .
5. Lý tưởng cho các dự án tương tác - Khả năng mở rộng mạnh mẽ của lá chắn cảm biến , khả năng tương thích và dễ sử dụng khiến nó trở nên hoàn hảo cho các dự án tương tác . Nó đơn giản hóa mạch điện và cho phép bạn dễ dàng kết nối các cảm biến và mô-đun yêu thích của mình .
Mô tả Pin
Cổng I SO
14 chân kỹ thuật số , bao gồm 6 chân chức năng PWM
8 chân tương tự

Đèn LED trên bo mạch , nút đặt lại, và cổng bên ngoài nguồn
Đèn LED đỏ - Chỉ báo nguồn
Đèn LED màu vàng - kết nối với chân D13
Đặt LẠI nút đặt lại
Cổng nguồn bên ngoài 5V

Kích thước sản phẩm ' 57 * 55mm '2,24 * 2,16in
Khối lượng tịnh ' 21g

Bo mạch mở rộng cảm biến Arduno sensor Shield V5.0 vẫn áp dụng thiết kế nhiều lớp và bo mạch chủ không chỉ mở rộng tất cả các giao diện kỹ thuật số và tương tự của Arduno dưới dạng trình tự dây servo . Các giao diện sau đây cũng được thiết kế đặc biệt '
1. Giao diện IIC
2. Giao diện của bộ điều khiển servo
3. Giao diện giao tiếp mô-đun tương thích với Bluetooth
4. Giao diện giao tiếp mô-đun thẻ SD
5. Giao diện giao tiếp mô-đun RF không dây APC220
6. Giao diện cảm biến siêu âm
7.12864 giao diện nối tiếp và song song LCD

Ghi chú '
Do màn hình và hiệu ứng ánh sáng khác nhau , màu sắc thực tế của mặt hàng có thể hơi khác so với màu hiển thị trên hình ảnh . Cảm ơn bạn
Xin vui lòng cho phép đo độ lệch 1-2 cm do đo lường thủ công .


Đã bao gồm '

1 x Ban mở rộng

Hình ảnh sản phẩm
