Bảng Mạch Nguồn Cung Cấp Điện LM2596

Giới thiệu Bảng Mạch Nguồn Cung Cấp Điện LM2596

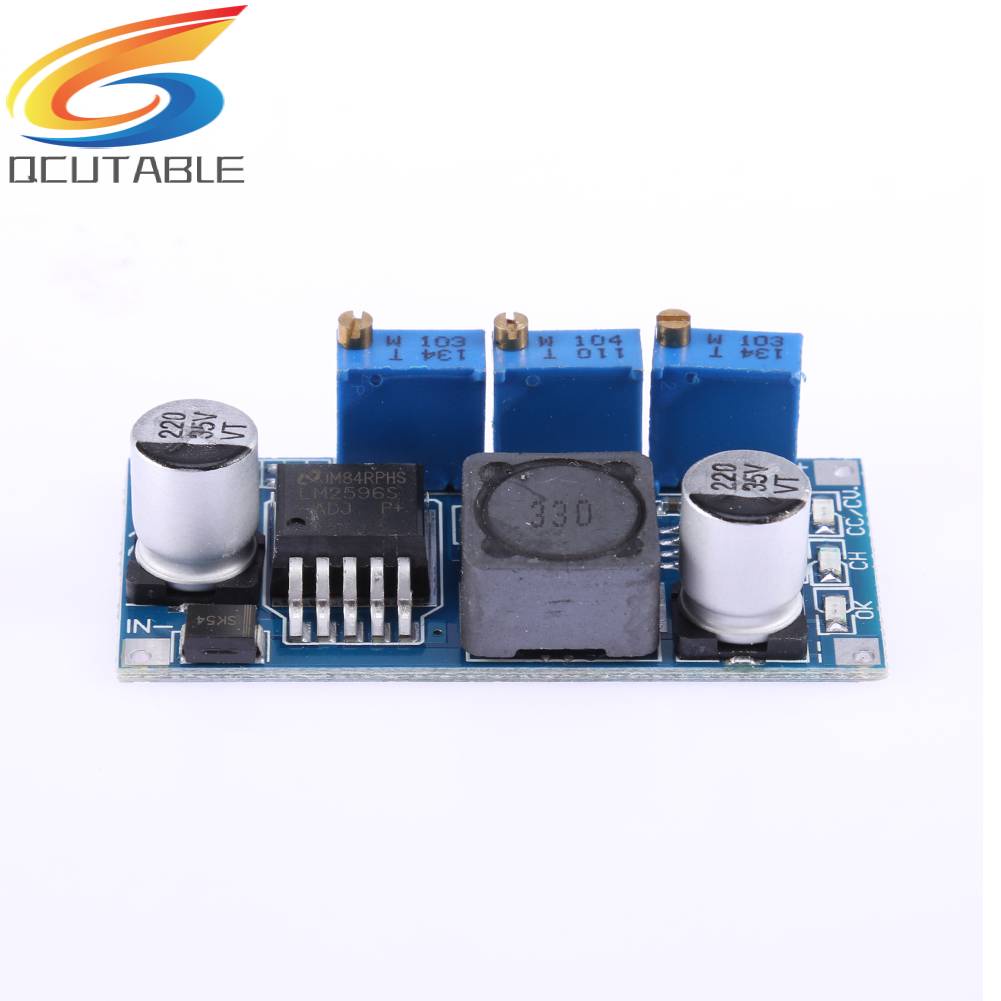

Lm2596 Bảng điện áp dòng điện không đổi có thể điều chỉnh Mô-đun cấp nguồn DC-DC Bộ sạc pin trình điều khiển LED
Tính năng '
1. Mô-đun sử dụng chip LM2596 chất lượng cao được sản xuất tại Trung Quốc , với hiệu suất cao ( lên đến 92 ") và giá trị nhiệt lượng thấp . Nó có thể dễ dàng đạt đến dòng điện trên 3A .
2. Đồng thời , nó có thể kiểm soát dòng điện đầu ra với hoạt động của TI ban đầu nên tổng thể đầu ra rất ổn định .
3. Mô-đun này sử dụng gốc ESR thấp cho tụ lọc Sanyo , có thể làm cho điện áp gợn sóng thấp tới 50 mV .
4. Mô-đun này sử dụng vá máy và hàn lại . Đồng thời , mỗi mô-đun trải qua hai giờ kiểm tra độ lão hóa trước khi giao hàng để đảm bảo độ tin cậy cao .

Sự chỉ rõ
Điện áp đầu vào “ 7V-35V
Điện áp đầu ra “ 1.25V-30V
Dòng điện đầu ra - tối đa có thể điều chỉnh 3A
Hiệu quả chuyển đổi “ 92 ” ( Cao nhất)
Tần số chuyển mạch '150 KHz
Ripple đầu ra “ Băng thông 50mV (maximum) 20M
Tốc độ điều chỉnh tải “ ±0,5
Tỷ lệ điều chỉnh điện áp — ±2,5 "
Nhiệt độ hoạt động ' -40℃-85℃
Kích thước sản phẩm ' 48mm '23mm '14mm '1,88 '0,9 '0,55 ' '
Trọng lượng đóng gói × 15g

Phương pháp sạc pin '
1. Xác định điện áp sạc nổi và dòng sạc của pin sạc và điện áp đầu vào của mô-đun .
2. Điều chỉnh chiết áp điện áp không đổi và điều chỉnh điện áp đầu ra khoảng 5V .
3. Dòng ngắn mạch đầu ra được đo bằng rào cản dòng điện của đồng hồ vạn năng 10A , và dòng điện đầu ra đạt đến giá trị dòng sạc định trước bằng cách điều chỉnh chiết áp dòng điện không đổi .
4. Dòng sạc gấp 0,1 lần dòng sạc ( giá trị dòng điện không đổi) theo mặc định . Nếu bạn cần điều chỉnh , vui lòng điều chỉnh chiết áp dòng điện của công tắc " ( nói chung là không điều chỉnh).
5. Điều chỉnh chiết áp điện áp không đổi để làm cho điện áp đầu ra đạt đến điện áp sạc nổi .
6. Kết nối pin và sạc nó . ( Các bước 1 , 2, 3,3, 4,15 là nguồn điện đầu vào mô-đun , đầu ra pin không tải.)

Phương pháp truyền động dòng điện không đổi LED '
1. Đảm bảo bạn cần điều khiển dòng điện làm việc và điện áp làm việc tối đa của đèn LED .
2. Điều chỉnh chiết áp điện áp không đổi và điều chỉnh điện áp đầu ra khoảng 5V .
3. Dòng ngắn mạch đầu ra được đo bằng rào cản dòng điện của đồng hồ vạn năng 10A , và dòng điện đầu ra đạt đến giá trị dòng sạc định trước bằng cách điều chỉnh chiết áp dòng điện không đổi .
4. Điều chỉnh chiết áp điện áp không đổi để làm cho điện áp đầu ra đạt điện áp làm việc tối đa của đèn LED .
5. Kết nối đèn LED và kiểm tra nó .

Ghi chú '
Vui lòng cho phép chênh lệch 1-3mm do đo lường thủ công .
Do màn hình hiển thị khác nhau và ánh sáng khác nhau , hình ảnh có thể không hiển thị màu sắc thực tế của mặt hàng . Cảm ơn sự hiểu biết của bạn .


Đã bao gồm '

1 x Mô-đun cấp nguồn LM2596
