Giới thiệu Bảng Mạch Nguồn DC-DC LM2596 01.vn Chuyên Dụng

Lm2596 Bảng điện áp dòng điện không đổi có thể điều chỉnh Mô-đun cấp nguồn DC-DC Bộ sạc pin trình điều khiển LED
Tính năng '
1.Mô-đun sử dụng chip LM2596 chất lượng cao được sản xuất tại Trung Quốc, với hiệu suất cao (lên đến 92%) và giá trị nhiệt lượng thấp.Nó có thể dễ dàng đạt đến dòng điện trên 3A.
2.Đồng thời, nó có thể kiểm soát dòng điện đầu ra với hoạt động của TI gốc, do đó tổng thể đầu ra rất ổn định.
3.Mô-đun này sử dụng gốc ESR thấp cho tụ lọc Sanyo, có thể làm cho điện áp gợn sóng thấp tới 50 mV.
4.Mô-đun này sử dụng vá máy và hàn lại.Đồng thời, mỗi mô-đun trải qua hai giờ kiểm tra độ lão hóa trước khi xuất xưởng để đảm bảo độ tin cậy cao.

Sự chỉ rõ
Điện áp đầu vào: 7V-35V
Điện áp đầu ra: 1.25V-30V
Dòng điện đầu ra: có thể điều chỉnh tối đa 3A
Hiệu suất chuyển đổi: 92% (cao nhất)
Tần số chuyển mạch: 150KHz
Ripple đầu ra: 50mV (tối đa) băng thông 20M
Tốc độ điều chỉnh tải “±0,5
Tỷ lệ điều chỉnh điện áp: ± 2,5%
Nhiệt độ hoạt động '-40℃-85℃
Kích thước sản phẩm: 48mm * 23mm * 14mm / 1.88 * 0.9 * 0.55 ''
Trọng lượng đóng gói: 15g

Phương pháp sạc pin:
1.Xác định điện áp sạc nổi và dòng sạc của pin sạc và điện áp đầu vào của mô-đun.
2.Điều chỉnh chiết áp điện áp không đổi và điều chỉnh điện áp đầu ra khoảng 5V.
3.Dòng ngắn mạch đầu ra được đo bằng rào cản dòng điện của đồng hồ vạn năng 10A và dòng điện đầu ra đạt giá trị dòng sạc định trước bằng cách điều chỉnh chiết áp dòng điện không đổi.
4.Dòng sạc gấp 0,1 lần dòng sạc (giá trị dòng điện không đổi) theo mặc định.Nếu bạn cần điều chỉnh, vui lòng điều chỉnh chiết áp dòng điện công tắc; (thường không điều chỉnh).
5.Điều chỉnh chiết áp điện áp không đổi để làm cho điện áp đầu ra đạt đến điện áp sạc nổi.
6.Kết nối pin và sạc nó.(Các bước 1, 2, 3, 4, 5 là nguồn điện đầu vào mô-đun, đầu ra pin không tải.)

Phương pháp truyền động dòng điện không đổi LED:
1.Đảm bảo bạn cần điều khiển dòng điện làm việc và điện áp làm việc tối đa của đèn LED.
2.Điều chỉnh chiết áp điện áp không đổi và điều chỉnh điện áp đầu ra khoảng 5V.
3.Dòng ngắn mạch đầu ra được đo bằng rào cản dòng điện của đồng hồ vạn năng 10A và dòng điện đầu ra đạt giá trị dòng sạc định trước bằng cách điều chỉnh chiết áp dòng điện không đổi.
4.Điều chỉnh chiết áp điện áp không đổi để làm cho điện áp đầu ra đạt điện áp làm việc tối đa của đèn LED.
5.Kết nối đèn LED và kiểm tra nó.

Ghi chú '
Vui lòng cho phép chênh lệch 1-3mm do đo lường thủ công.
Do màn hình hiển thị khác nhau và ánh sáng khác nhau, hình ảnh có thể không hiển thị màu sắc thực tế của mặt hàng.Cảm ơn sự hiểu biết của bạn.


Đã bao gồm '
1 x Mô-đun cấp nguồn LM2596

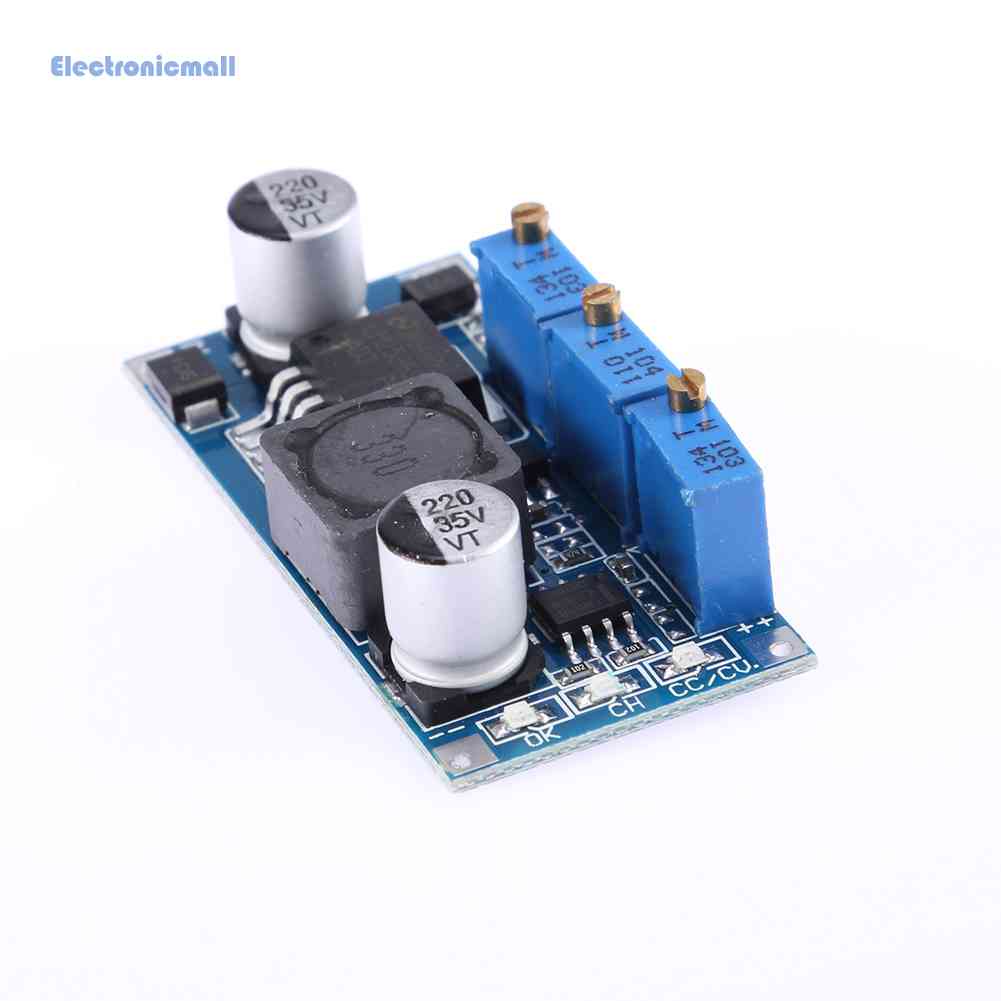

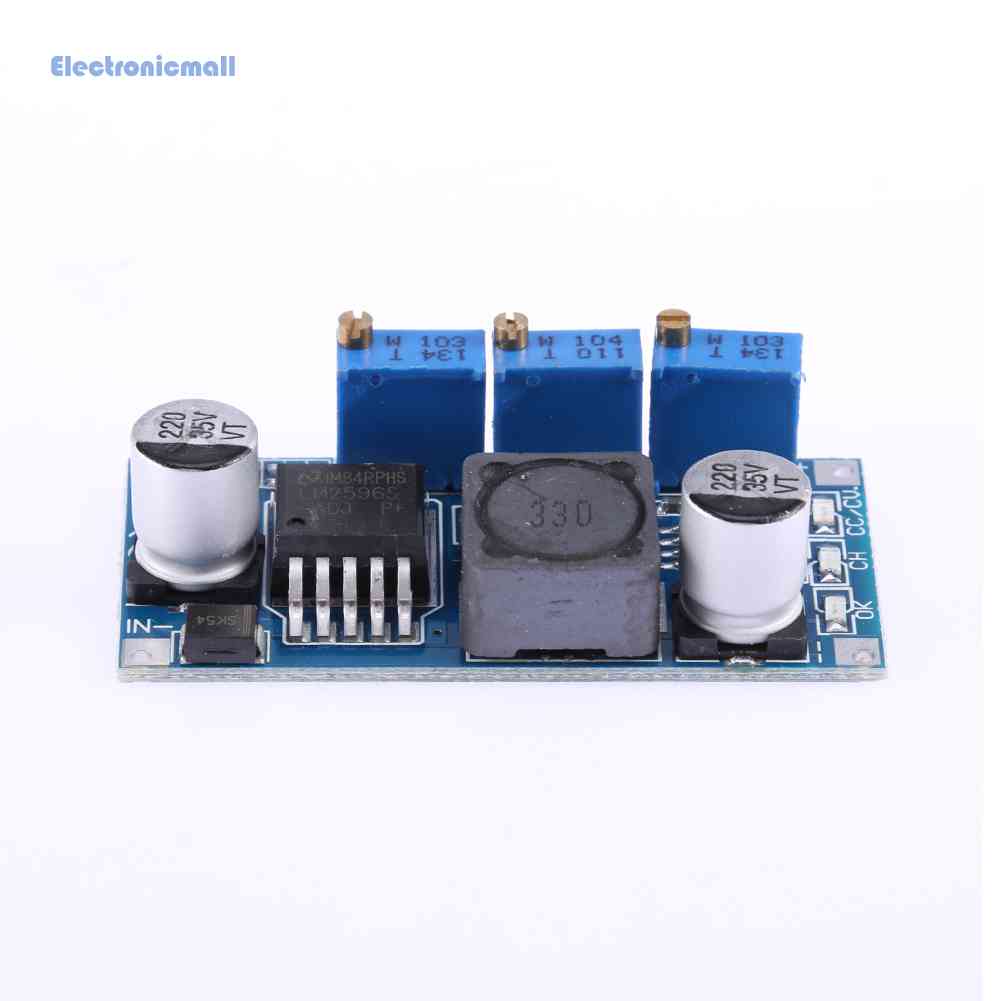

Hình ảnh sản phẩm
