Bảng mạch Pcbfun 6s 9a / 7s 20a 18650 bảo vệ pin sạc dự phòng li-ion

Giới thiệu Bảng mạch Pcbfun 6s 9a / 7s 20a 18650 bảo vệ pin sạc dự phòng li-ion

Đặc điểm:
1: Nhiều ứng dụng
2: 6S / 7S tùy chọn
3: Hiệu suất ổn định
4: Sử dụng đơn giản, có hướng dẫn đi dây
5: Kích thước nhỏ

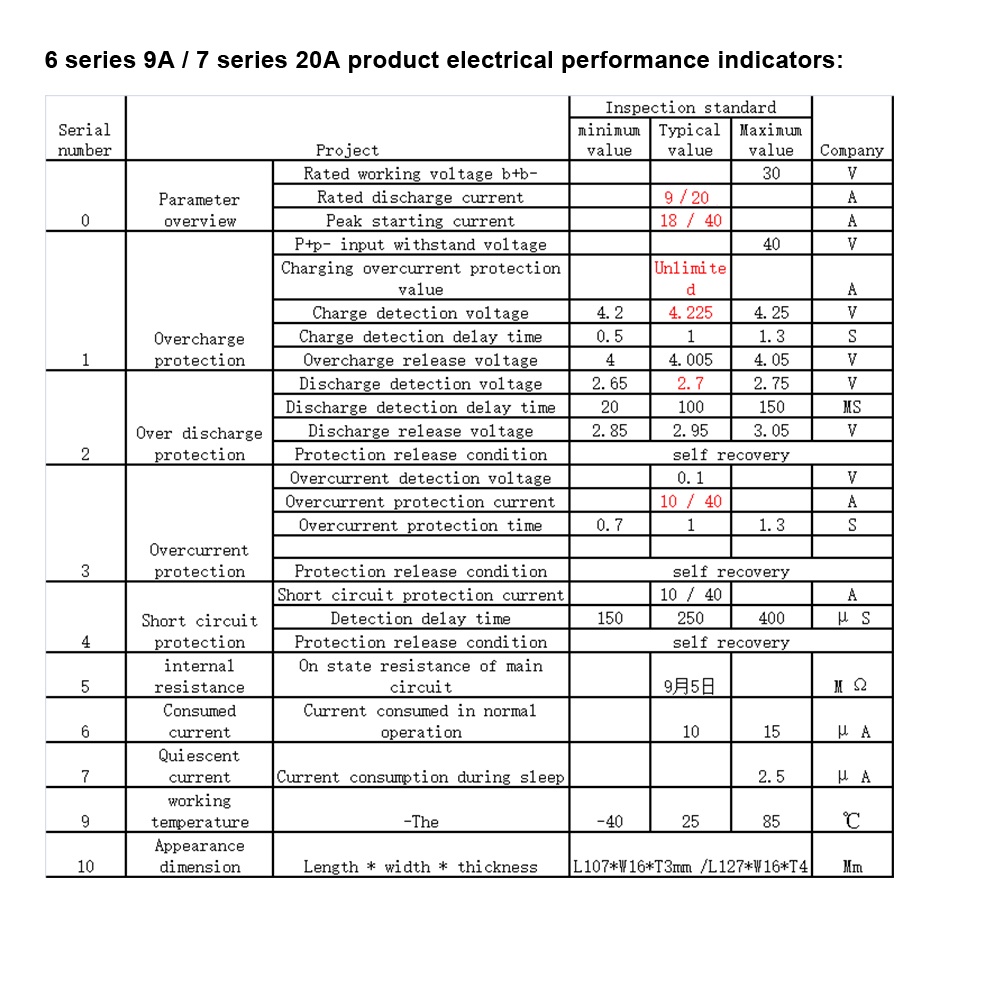

Thông số sản phẩm:
Bảng bảo vệ này phù hợp với điện áp danh định 3.7V, điện áp đầy đủ 4.2V, pin miền / pin polymer quốc tế / pin 18650/21700 thay thế

Cài đặt các biện pháp phòng ngừa:
1) Vui lòng lắp bảng bảo vệ theo trình tự nghiêm ngặt theo trình tự sau, đầu tiên hàn dây thu điện áp pin vào bảng bảo vệ và sau đó lắp vào bộ pin để cố định, theo pin Điện áp, từ B-..B1...B6.. B7 được hàn tuần tự. Do khoảng cách ngắn giữa các bộ phận, hàn trực tiếp dễ gặp vấn đề và chip điều khiển chính sẽ bị cháy nếu di chuyển.
2) chip điều khiển chính được làm nóng quá mức và bị cháy do đi dây sai hoặc vô tình tiếp xúc với các bộ phận ngắn mạch trong quá trình hàn. Bạn có thể mua thêm một mảnh. Sản phẩm này được kiểm tra 100% trên khung kiểm tra trước khi xuất xưởng.

Id đấu dây:
B- Kết nối với tổng cực âm của pin (dây dày dẫn ra)
P- Đầu ra âm của cùng một cổng (dòng dẫn dày)
P + cùng một cổng đầu ra dương (dây dày được kết nối với pin B7 + tổng dương)
B1 Tích cực 3.7V của pin đầu tiên
B2 Tích cực 7.4V của pin thứ hai
B3 Tích cực 11,1V pin thứ ba
B4 Tích cực 14,8V của pin thứ tư
B5 Tích cực 18,5V của pin thứ năm
B6 Tích cực 22,2V của pin thứ sáu
B7 Tích cực 25,9V của pin thứ bảy
Dòng được rút ra với đường dày được đánh dấu phải được vẽ bằng đường dày, và đường từ bảng B- vào pin B- phải dày và ngắn!


Gói hàng bao gồm:
Bảng bảo vệ 1 * 6S 9A / 7S 20A

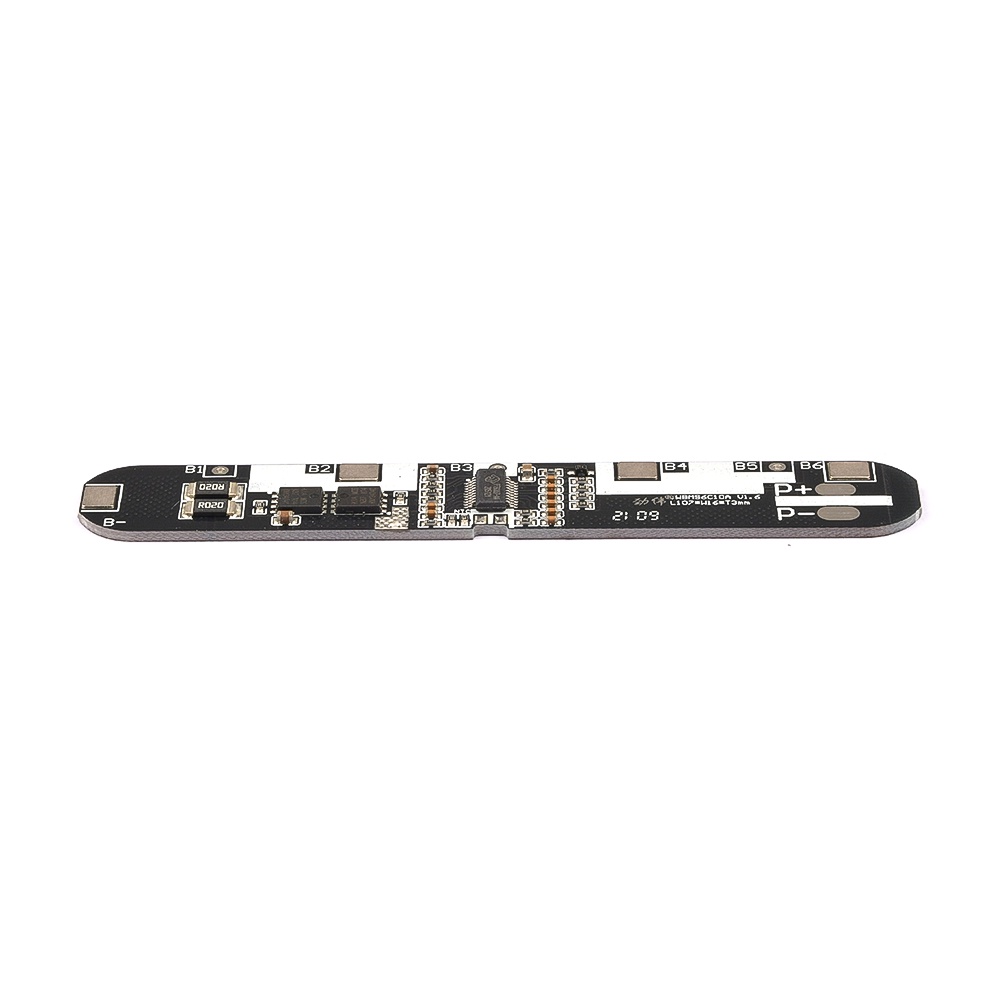

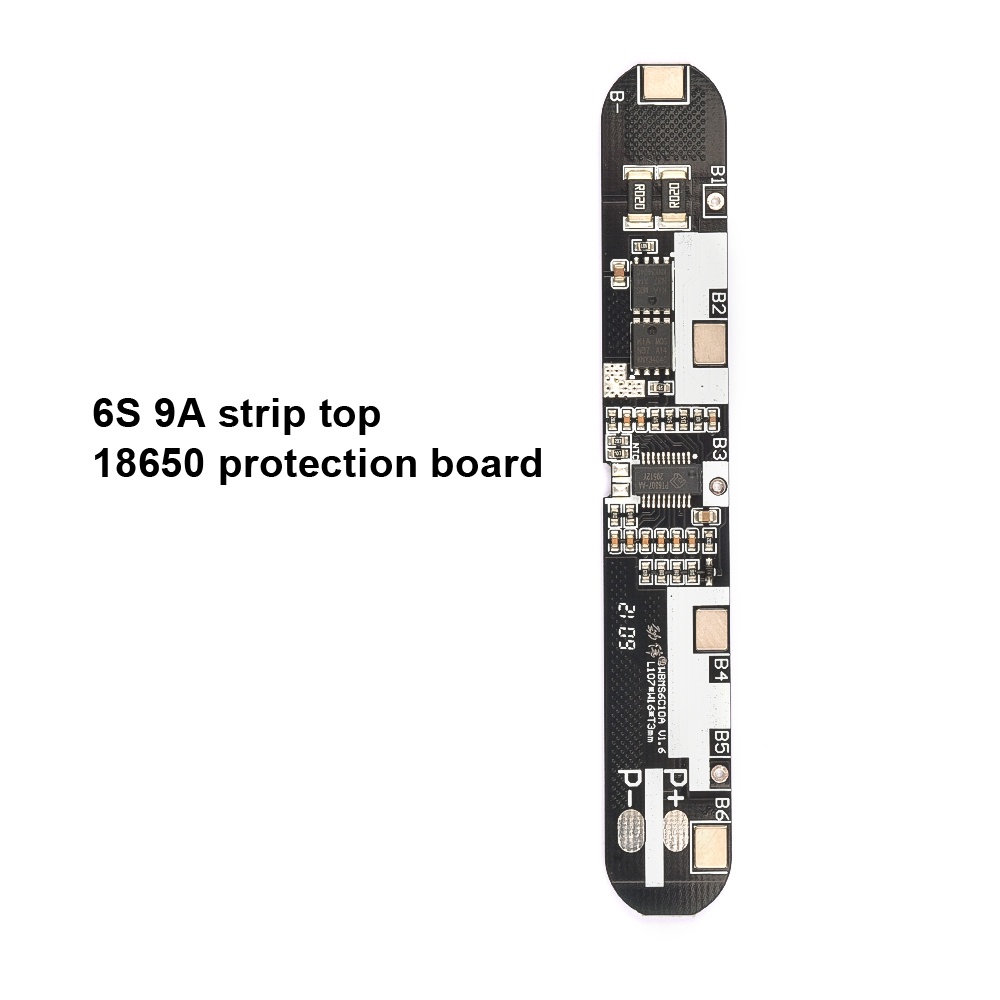

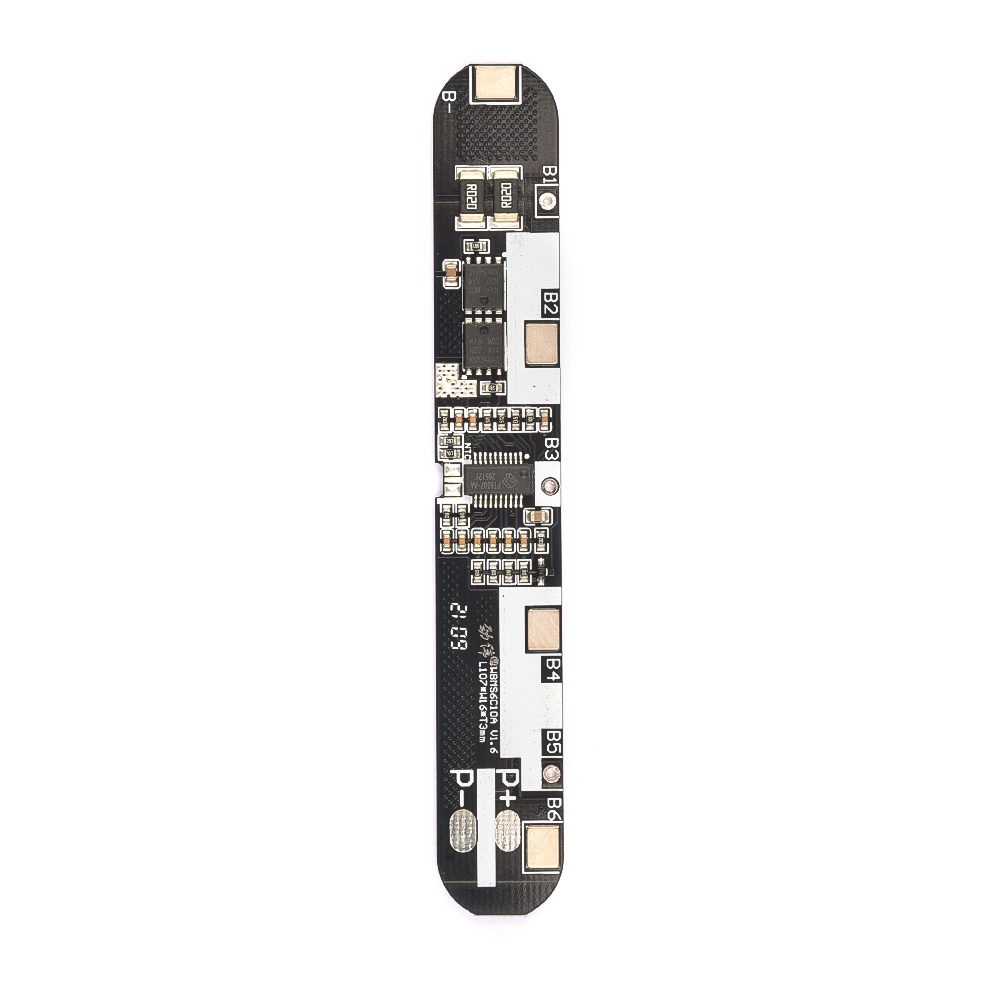

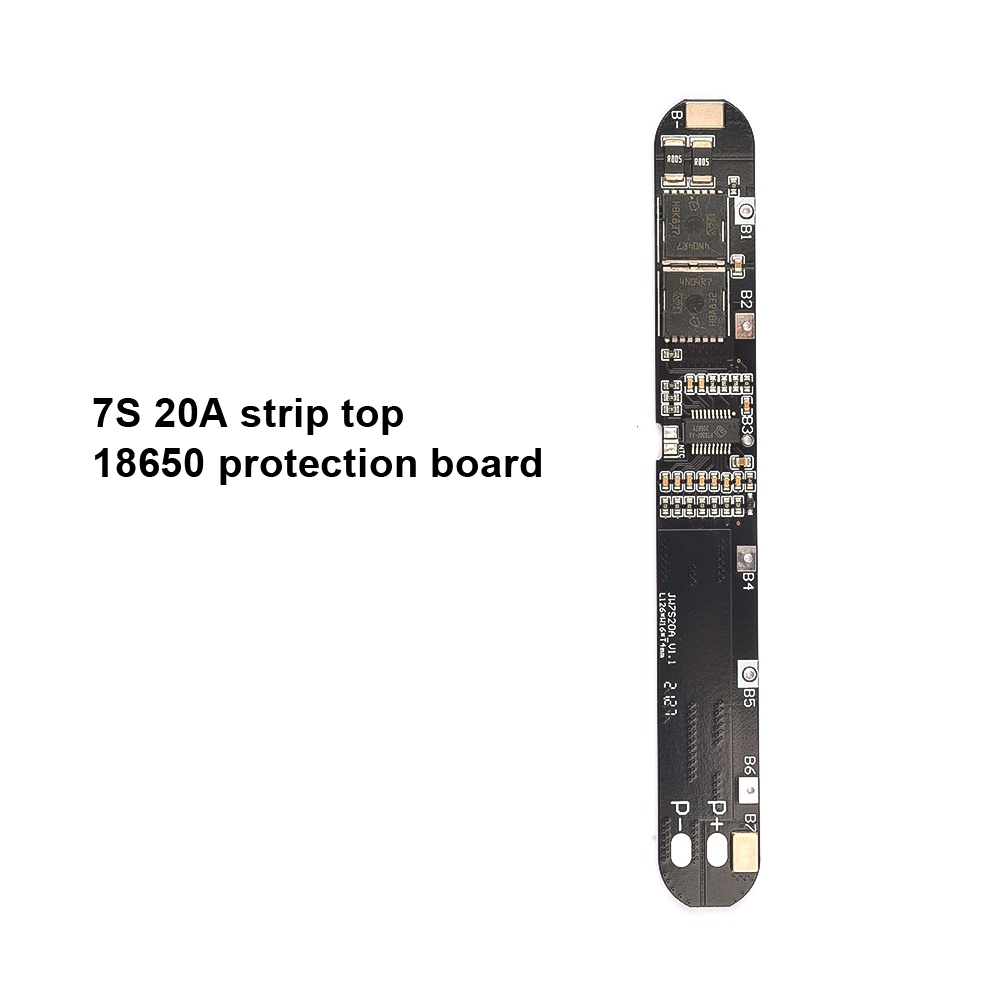

Hình ảnh sản phẩm
