Bảng mạch PCBFUN điều khiển sạc năng lượng mặt trời

Giới thiệu Bảng mạch PCBFUN điều khiển sạc năng lượng mặt trời

Đặc điểm:

1. Sử dụng chất liệu cao cấp, chất lượng được đảm bảo

2. Vẻ ngoài tinh tế và nhỏ gọn

3. Bộ điều khiển này chỉ có thể được sử dụng cho pin lithium 3.7v và bảng điều khiển năng lượng mặt trời 6v

4. Sạc vào ban ngày, tự động bật đèn khi trời tối và tự động tắt đèn khi sáng

5. Chống chảy ngược, đầu ra ổ đĩa LED dòng điện không đổi, ngắn mạch, quá tải và thông số bảo vệ quá tải:

Chỉ sử dụng các tấm pin mặt trời có điện áp hở mạch 5-7v

Kích thước bảng đèn 3.7v có thể được sử dụng

Dòng làm việc của bảng đèn 3v phải lớn hơn dòng điện đầu ra của bộ điều khiển, nếu không đèn sẽ không thể chịu được và làm cháy đèn

Chỉ có một sự khác biệt giữa 600ma và 1000ma

Khuyến nghị rằng 6v nhỏ hơn 25w đối với các tấm pin mặt trời, vui lòng không kết nối với các tấm pin mặt trời lớn hơn 6v30w

Chống quá tải điện áp 2,9v, điện áp phục hồi 3v, chống quá tải 4,25v, phục hồi sạc 4.1v

1: Kết nối với đèn LED

Để ý! Phân biệt dòng điện hoạt động tích cực và tiêu cực và LED

2: Trước khi kết nối với pin, hãy nhớ đo điện áp pin giữa 3,5v-4,2v trước khi kết nối

Nghiêm cấm việc đảo ngược các cực dương và âm của pin

3: Khi pin được kết nối và đèn LED sáng lên, có nghĩa là kết nối là chính xác

Nếu nó không sáng, vui lòng ngắt kết nối pin kịp thời để kiểm tra xem điện áp pin, đèn LED và pin + - được đảo ngược hay không.

Sử dụng các tấm pin mặt trời 5-7v, cấm sử dụng các tấm pin mặt trời có công suất lớn hơn 8v và lớn hơn 30w

Pin Lithium + - cực được nghiêm cấm đảo ngược, vui lòng kết nối sau khi đo, nếu không có thể làm hỏng bộ điều khiển. Chỉ sử dụng pin lithium 3.7v danh định được sạc đầy 4.2 hoặc 4.3v

Nếu dòng làm việc của đèn LED nhỏ hơn 600/1000ma, vui lòng sử dụng điện trở giới hạn hiện tại tương ứng trong loạt

Chú ý để tăng cường tản nhiệt của đèn LED bấc Danh sách gói:

Bộ điều khiển năng lượng mặt trời * 1

Dây đầu cuối * 3

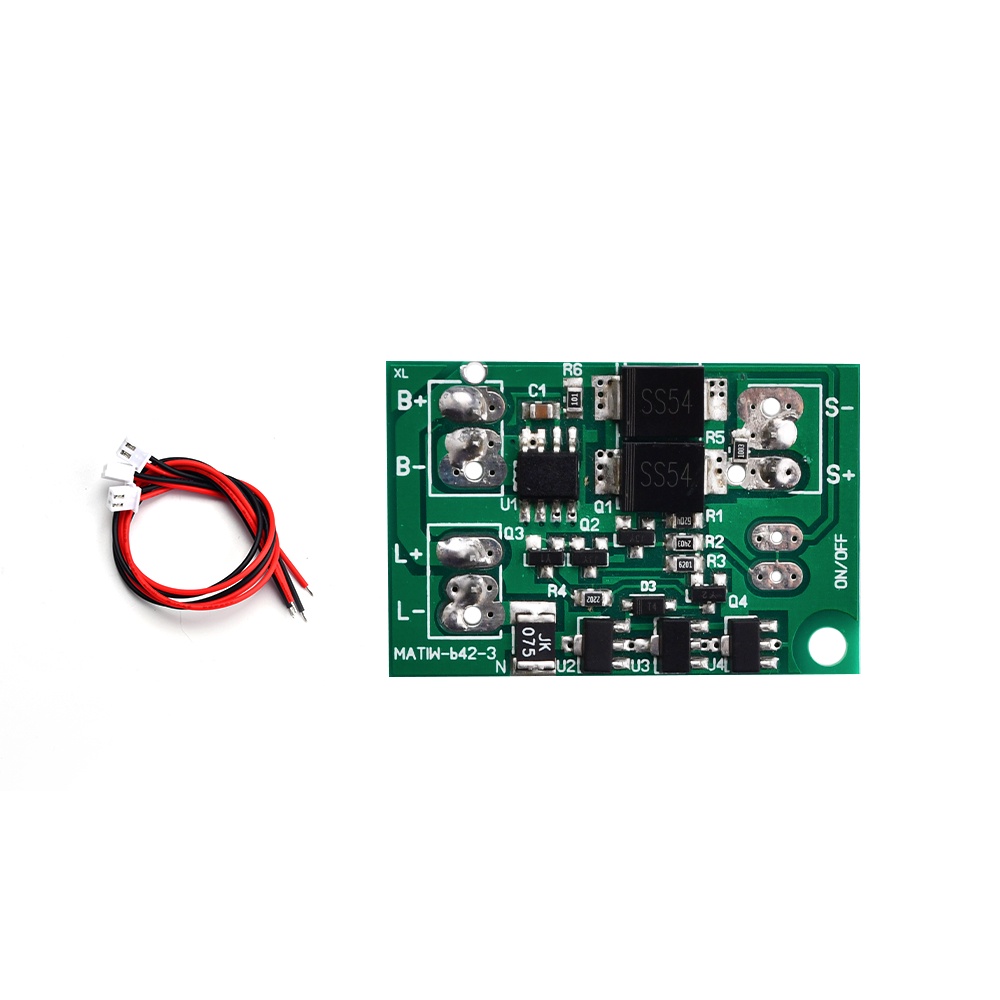

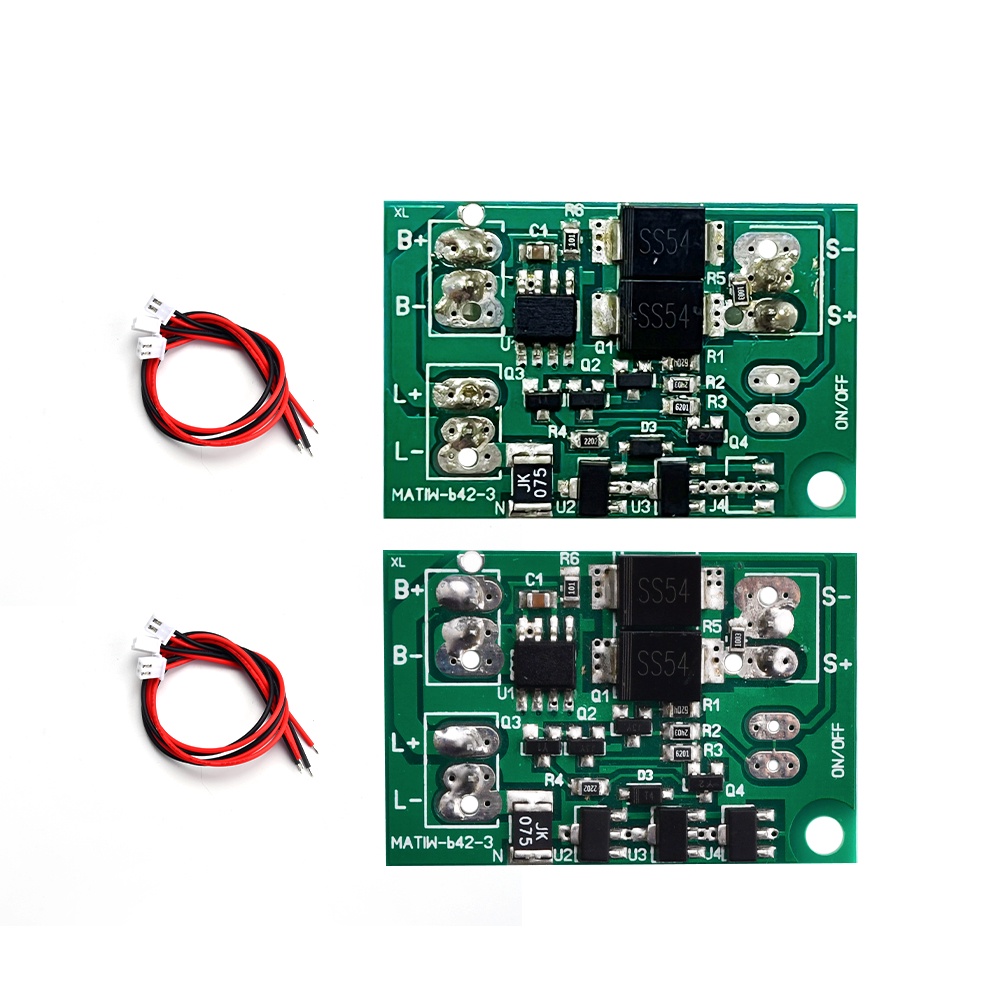

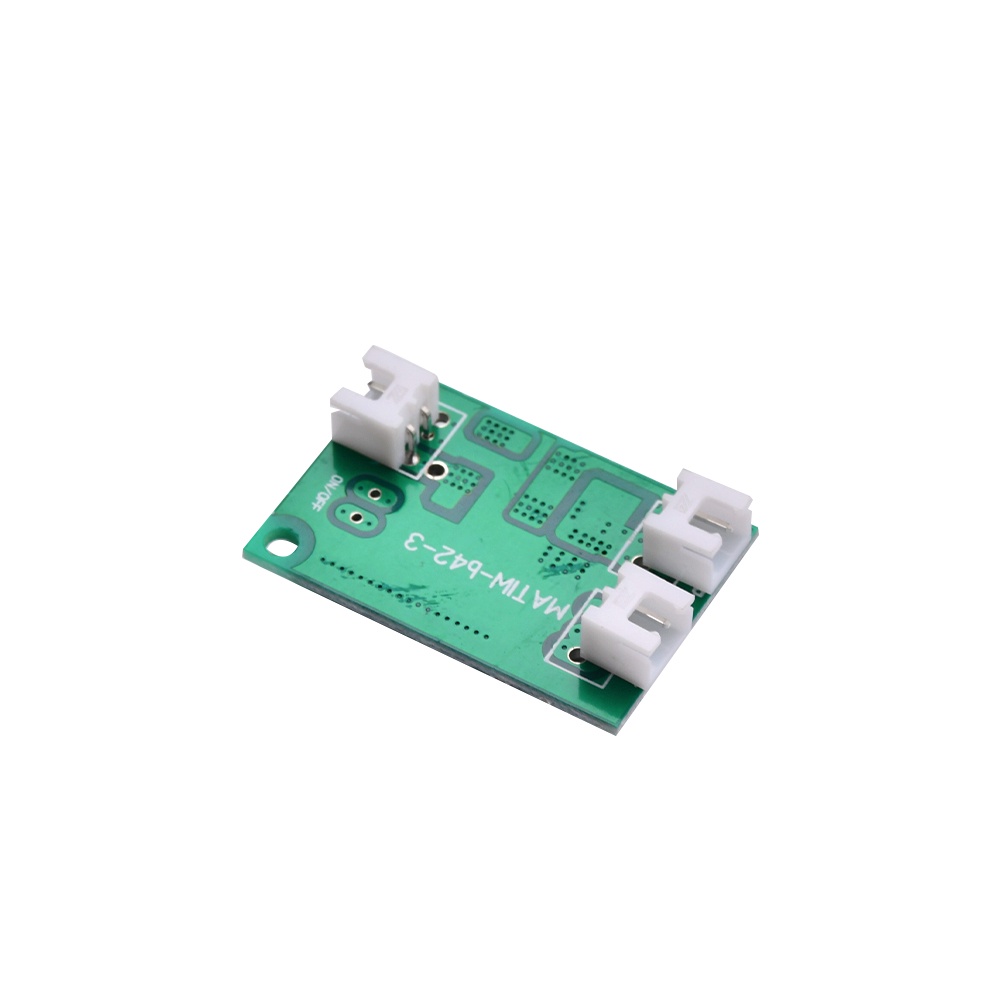

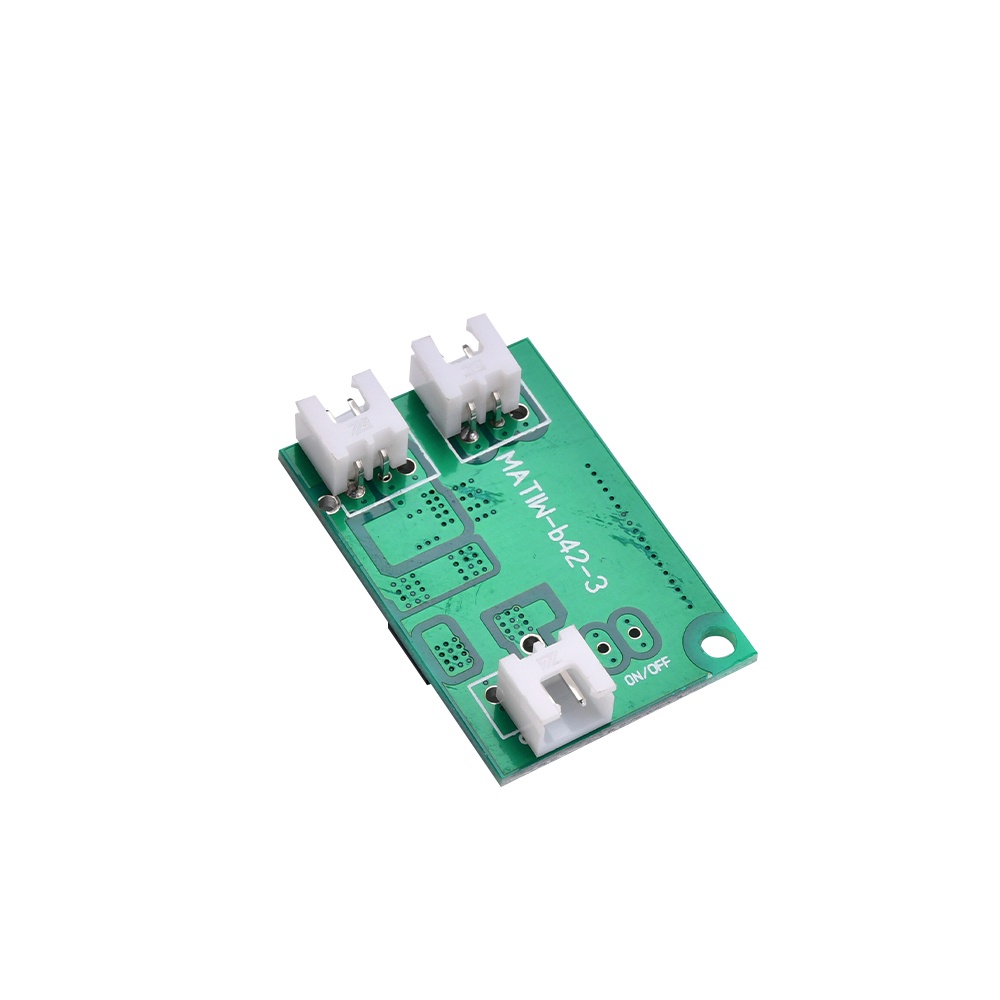

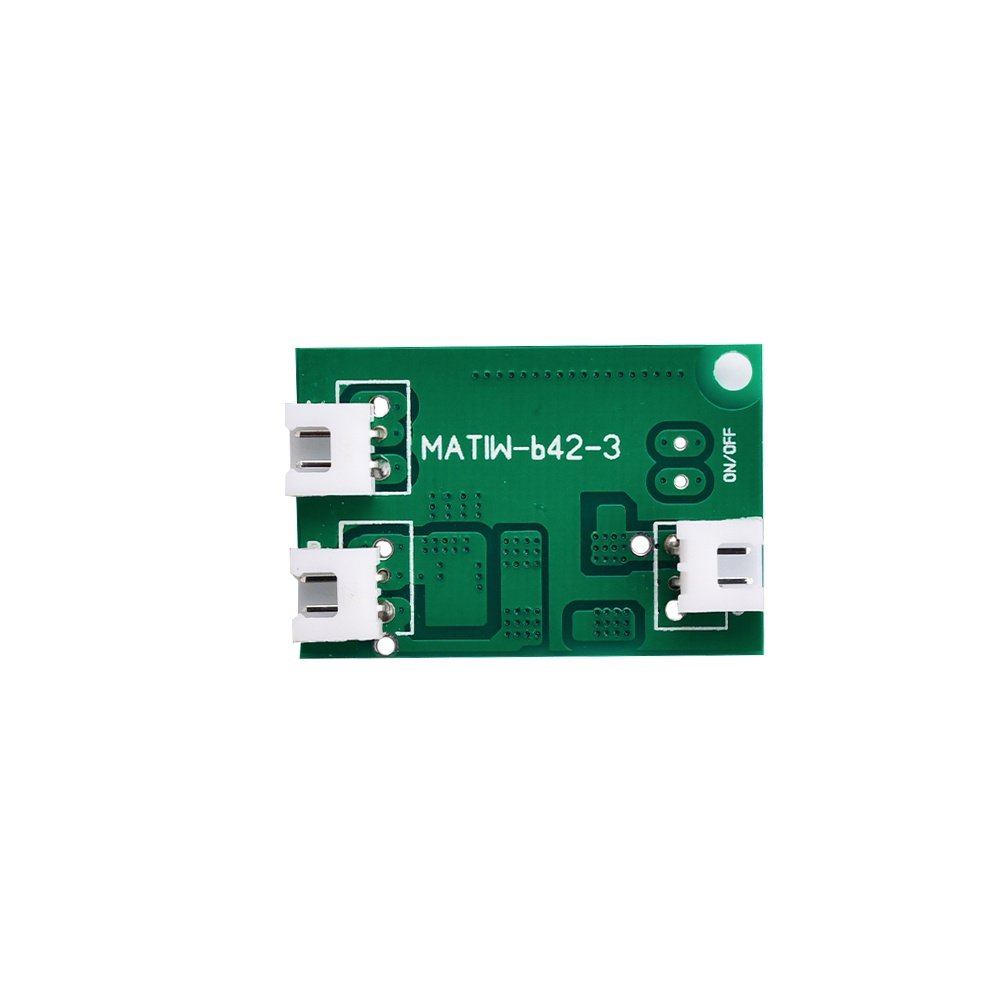

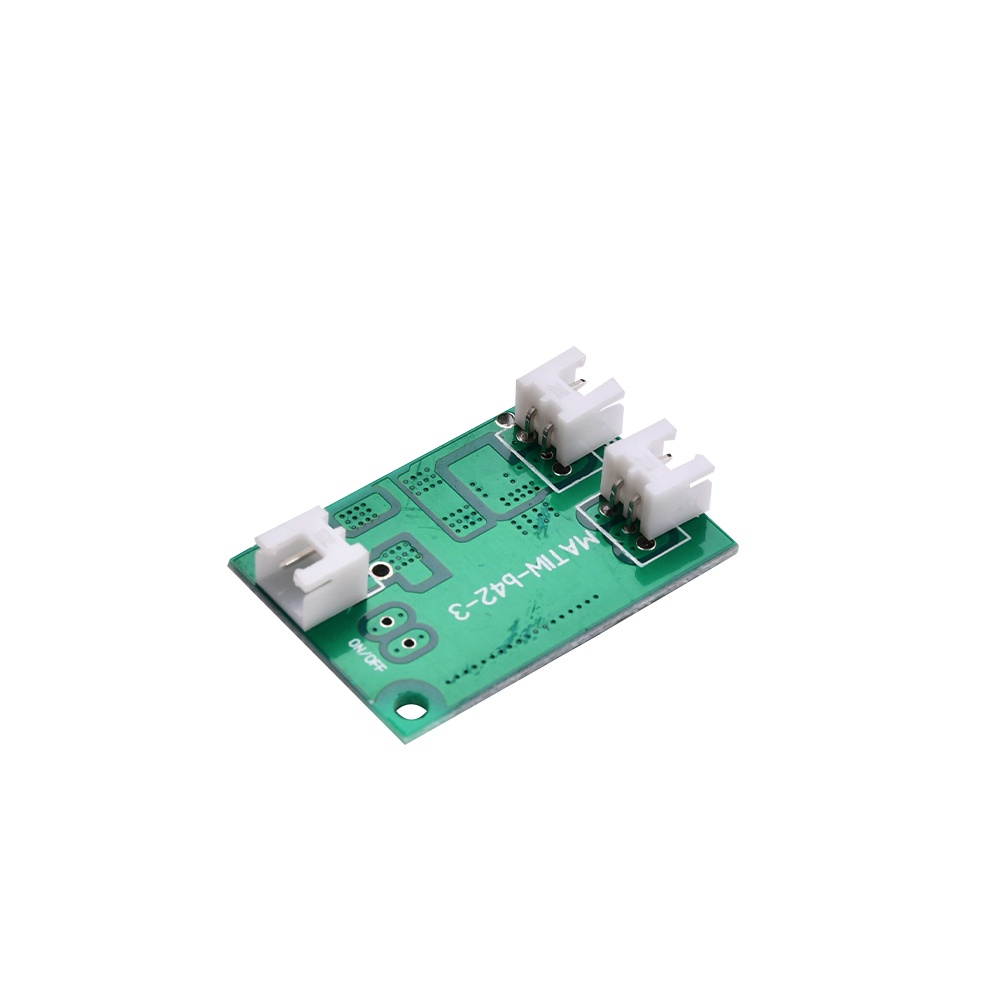

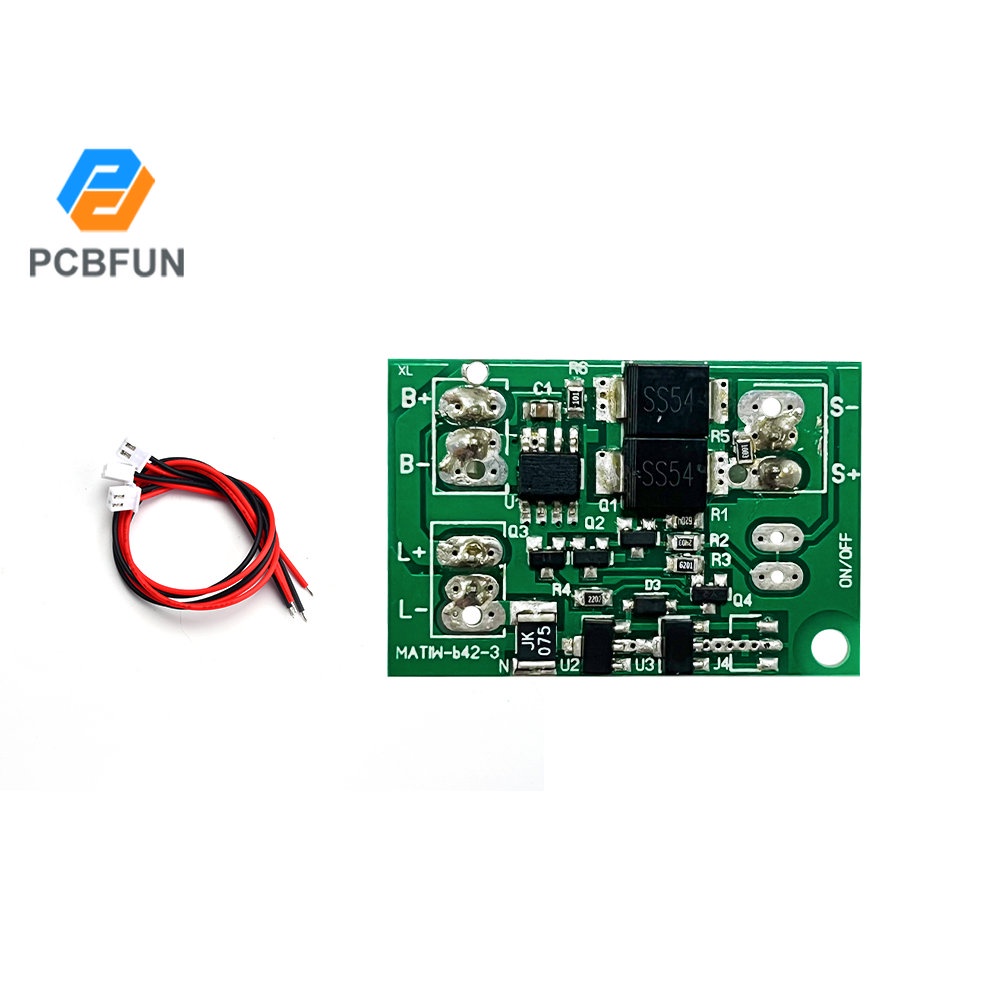

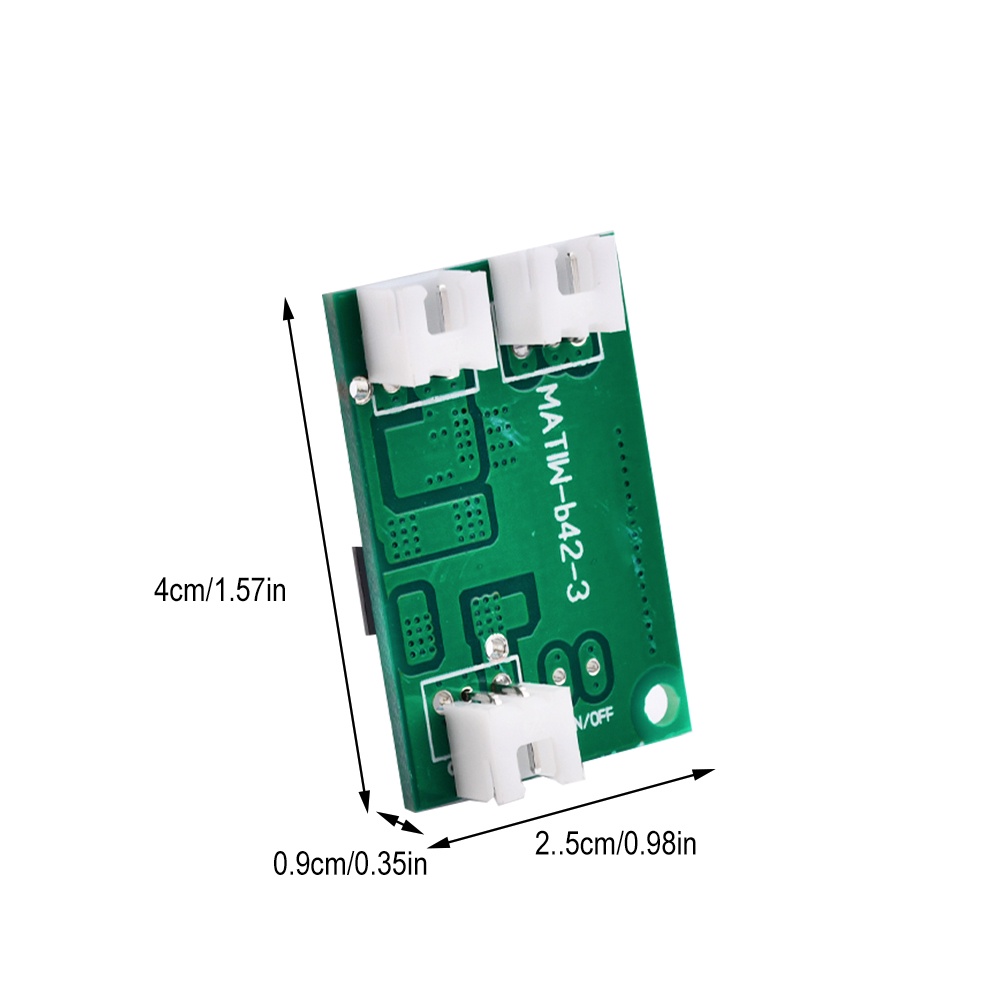

Hình ảnh sản phẩm
