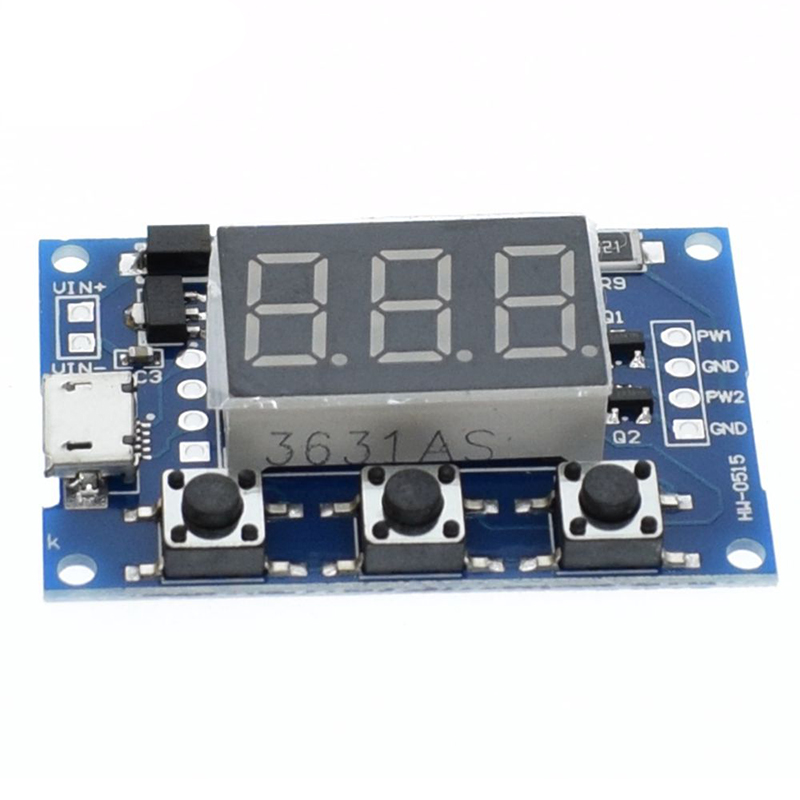

Bảng Mạch Phát Điện DC 5-30V Micro USB 5V 2 Kênh Có Đèn LED Kỹ Thuật Số

Giới thiệu Bảng Mạch Phát Điện DC 5-30V Micro USB 5V 2 Kênh Có Đèn LED Kỹ Thuật Số

Điểm nổi bật '
Hai máy phát PWM độc lập có thể đặt tần số, chu kỳ nhiệm vụ;

Thông số '
Điện áp làm việc: 5--30V, hỗ trợ nguồn điện micro USB 5.0V.
Dải tần số: 1Hz ~ 150KHz.
Độ chính xác tần số: ± 2%.
Sản lượng hiện tại '<30ma.
Biên độ đầu ra: Mặc định 5Vp-p (có thể cài đặt).
Phạm vi nhiệt độ hoạt động: -30 ~ + 70°.
Kích thước sản phẩm: 4.3x2.9x0.9cm - 1.69x1.14x0.35in

Cài đặt tham số:

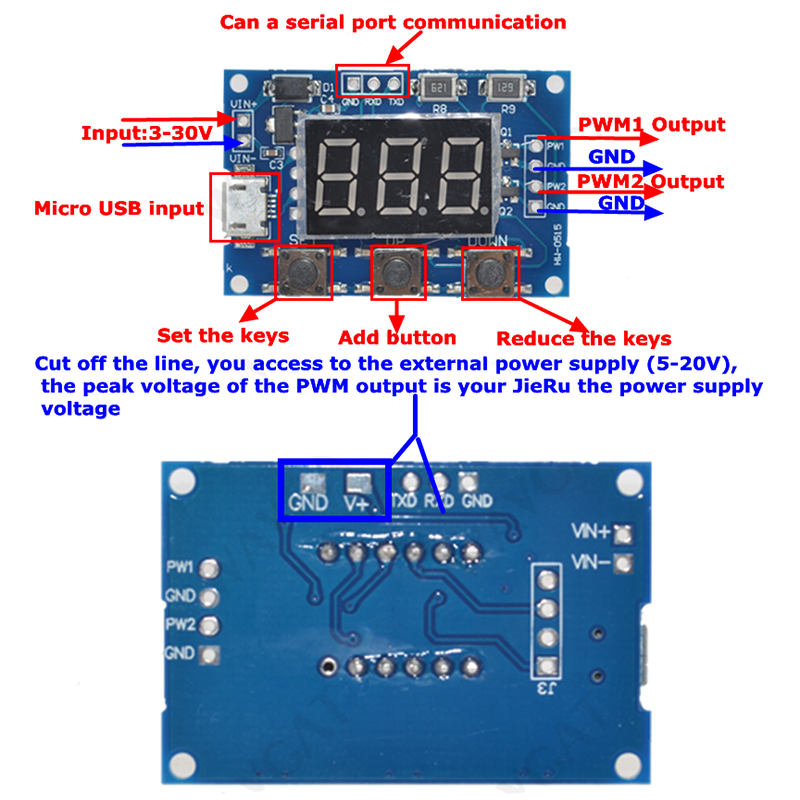

Mô-đun có ba nút: [Đặt], [Lên], [Xuống].
Nhấn phím [Đặt] để chuyển hiển thị bốn thông số (tần số FR1: PWM1; dU1: PWM1 chu kỳ nhiệm vụ; FR2: tần số PWM2; dU2: chu kỳ nhiệm vụ PWM2), trước các thông số bàn giao, sẽ có thông số tương ứngTên nhấp nháy.
Nhấn các phím [Lên], [Xuống] để sửa đổi giá trị tham số hiện tại (nhấn và giữ có thể nhanh chóng cộng hoặc trừ).
Hai PWM mỗi PWM có ba tần số đặt trước và trong giao diện hiển thị tần số, nhấn và giữ phím [SET] để chuyển đổi giữa ba loại tần số, ba loại chu kỳ nhiệm vụ tần số là như nhau.(Xxx: dải 1Hz ~ 999Hz; XX.X: dải 0,1Khz ~ 99,9Khz; X.X.X: dải 1Khz ~ 150Khz,).

Mô tả '
Tần số được chia thành ba dải:
1.Xxx (không có dấu thập phân): đơn vị nhỏ nhất là 1Hz, phạm vi 1Hz ~ 999Hz;
2.Xx.x (dấu thập phân tính bằng mười): Đơn vị tối thiểu là 0,1Khz; phạm vi 0,1KHz ~ 99,9KHz
3.X.x.x. (có ba dấu thập phân): đơn vị nhỏ nhất là 1KHz; phạm vi 1KHz ~ 150KHz

Ví dụ hiển thị tần số:
"100" cho biết xung đầu ra PWM là 100Hz;
"54.1" cho biết xung đầu ra PWM là 54.1KHz;
"1.2.4."Cho biết rằng đầu ra xung PWM 124KHz
Chu kỳ nhiệm vụ trong phạm vi: 0 đến 100;
Chu kỳ nhiệm vụ ba tần số là như nhau, tất cả các thông số không bay hơi.

Phạm vi áp dụng:
1.Để tạo ra tín hiệu sóng vuông để phát triển thử nghiệm như một bộ tạo tín hiệu sóng vuông.
2.Để tạo tín hiệu sóng vuông cho trình điều khiển động cơ bước.
3.Để tạo ra sự tạo xung có thể điều chỉnh để sử dụng chip.
4.Để tạo ra tín hiệu xung thay đổi để điều khiển mạch liên quan (làm mờ PWM, tốc độ).

Thứ tư, phạm vi:
1.Là bộ tạo tín hiệu sóng vuông tạo ra tín hiệu sóng vuông;
2.Để cung cấp tín hiệu cho trình điều khiển động cơ bước;
3.Tạo xung có thể điều chỉnh để sử dụng chip;
4.Tạo ra tín hiệu xung thay đổi, mạch liên quan đến điều khiển (làm mờ PWM, tốc độ).

Thứ năm, điều khiển nối tiếp:
Tốc độ truyền: 9600 bps
Các bit dữ liệu: 8
Dừng bit '1
Parity bit: không có
Kiểm soát dòng chảy - Không có

Đặt tần số PWM
"S1fxxxt": cài đặt tần số PWM1 của XXX HZ (001 ~ 999)
"S1fxx.xt": đặt tần số PWM1 XX.X KHZ (00.1 ~ 99,9)
"S1f: X.X.X.T": cài đặt tần số PWM1 của XXX KHZ (0.0.1 ~ 1.5.0..)
'S1 ': Pwm1
'S2 ': Pwm2
'F ': Tần số
'D ': Chu kỳ nhiệm vụ
'T 'Là lá cờ cuối cùng

Đặt chu kỳ nhiệm vụ PWM
"S1dxxt": cài đặt chu kỳ nhiệm vụ PWM1 XXX; (001 ~ 100)
"S2dxxt": đặt chu kỳ nhiệm vụ PWM2 XXX; (001 ~ 100)
Đặt trở lại thành công: XUỐNG;
Cài đặt dự phòng: FALL.

Gói "
1 x Màn hình kỹ thuật số kênh Có thể điều chỉnh Tần số xung PWM Mô-đun tạo tín hiệu Chu kỳ làm việc Micro USB 5.0V 1Hz ~ 150KHz

Hình ảnh sản phẩm
