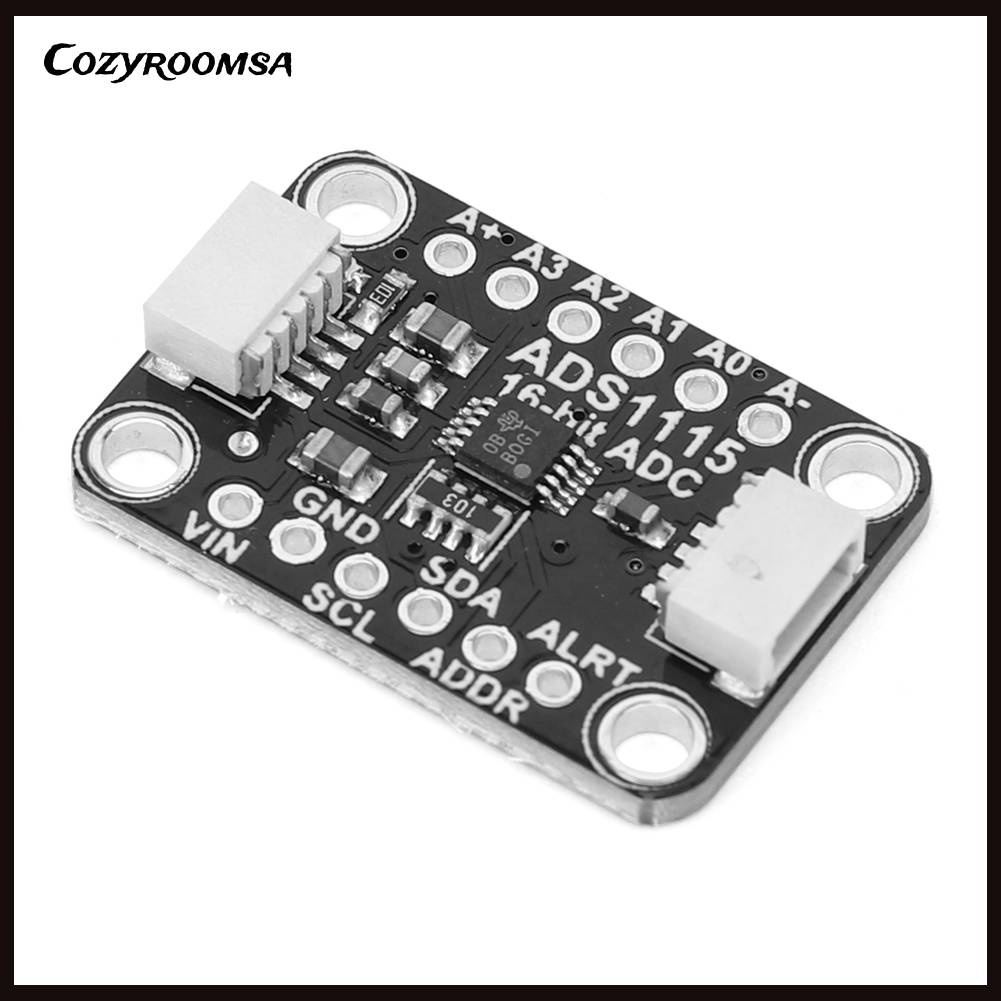

Bảng Mạch Phát Triển ADS1115 16 Bit I2C 4 Kênh 2.0V - 5.5V

Giới thiệu Bảng Mạch Phát Triển ADS1115 16 Bit I2C 4 Kênh 2.0V - 5.5V

Mô-đun ADS1115 16 Bit I2C Bảng phát triển chính xác ADC 4 kênh với Bộ khuếch đại độ lợi có thể lập trình Bảng mô-đun 2.0V đến 5.5V
Tính năng '
1. Độ chính xác cao - ADC này cung cấp độ chính xác cao. độ chính xác 16 bit với tốc độ lên đến 860 mẫu mỗi giây thông qua giao tiếp I2C.
2. Bốn kênh đầu vào - chip có thể được cấu hình như bốn kênh đầu vào một đầu hoặc hai kênh vi sai , mang lại tính linh hoạt và linh hoạt cho các ứng dụng khác nhau .
3. Bộ khuếch đại độ lợi có thể lập trình - Được trang bị bộ khuếch đại khuếch đại có thể lập trình cung cấp khả năng khuếch đại lên đến x16, chip này giúp khuếch đại các tín hiệu phân biệt đơn lẻ nhỏ lên toàn dải .
4. Công suất rộng “ Dải ghi âm ” Với dải nguồn từ 2V đến 5V , ADC này có thể đo nhiều loại tín hiệu và tương thích với nhiều loại thiết bị .
5. Dễ sử dụng và tương thích - ADC này rất dễ sử dụng và hỗ trợ giao diện Qwiic, STEMMA QT , làm cho nó trở thành một bộ chuyển đổi 16 bit phổ biến tuyệt vời cho bất kỳ dự án nào .
Nguồn điện “ 2.0-5.5V
Kênh tương tự hiển thị 4
Tiêu thụ dòng điện thấp - 150 microamp chế độ đơn
Tốc độ dữ liệu “ 8 đến 860 SPS
Giao diện “ Địa chỉ 7 bit I2C từ 0x48-0x4B
Kích thước “ 25,2x17,8mm 0,99x0,70 inch

Chip ADS11x5 có địa chỉ I2C 7-bit cơ bản 0x48 (1001000) Và một sơ đồ địa chỉ thông minh cho phép bốn địa chỉ khác nhau chỉ sử dụng một chân địa chỉ ( được gọi là ADR cho ADDress) . Để lập trình địa chỉ , hãy kết nối các chân địa chỉ như sau '
0x48 (1001000) Adr - Mặt đất
0x49 (1001001) Adr - VDD
0x4a (1001010) Adr-sda
0x4b (1001011) Adr-scl

Ghi chú '
Do màn hình và hiệu ứng ánh sáng khác nhau , màu sắc thực tế của mặt hàng có thể hơi khác so với màu hiển thị trên hình ảnh . Cảm ơn bạn
Xin vui lòng cho phép đo độ lệch 1-2 cm do đo lường thủ công .


Đã bao gồm '

1 x Bộ chuyển đổi ADS1115 AAD
Đầu cắm chân 2 x 6P
