Bảng Mạch Phát Triển NAMA STM32F103 8T6

Giới thiệu Bảng Mạch Phát Triển NAMA STM32F103 8T6

Mô-đun Ban phát triển STM32F103 ForArduino SWD Mô phỏng Debug Download 8T6
Các tính năng: thương hiệu mới và chất lượng cao
1, bo mạch dựa trên mạch MCU cơ bản nhất, mạch tinh thể 8M và 32768, mạch cấp nguồn USB.
2, bảng lõi được chia thành hai hàng dẫn đến tất cả các cổng I / O.
3, với giao diện tải xuống gỡ lỗi mô phỏng SWD, đơn giản và thuận tiện, tốc độ gỡ lỗi.
4, việc sử dụng giao diện Mirco USB, bạn có thể thực hiện giao tiếp USB và cung cấp điện, giao diện USB, cho giao diện sạc điện thoại di động Andrews thông thường.
6, Dễ khởi động, ổn định hơn.

Thông số kỹ thuật: Chip: 32F103C8T6 / 32F103C6T6 (Tùy chọn)
Lõi: CPU ARM 32-bit Cortex-M3
Kích thước: xấp xỉ 22,5mmx53mm / 0,88x2,09in
Chế độ gỡ lỗi: SWD
Số chân: 48;
Kernel: Cortex-M3;
Tần số hoạt động: 72MHz;
Nguồn lưu trữ: 64K Byte Flash, 20KByte SRAM;
Tài nguyên giao diện: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x cổng I / O,
Chuyển đổi tương tự sang kỹ thuật số: 2x ADC (12-bit / 16 kênh)
Hẹn giờ: 3 bộ hẹn giờ chung và 1 bộ hẹn giờ nâng cao
Tải xuống gỡ lỗi: Hỗ trợ giao diện debug JTAG / SWD để tải xuống, hỗ trợ IAP.
2, chip điều chỉnh RT9193: 3.3V, đầu ra tối đa 300mA.
Chip 32F103C6T6 Mô tả:
Mô tả giao diện:
1, giao diện SWD: hỗ trợ mô phỏng, tải xuống và gỡ lỗi.
2, giao diện Mirco USB: cấp nguồn và giao tiếp USB, không hỗ trợ tải xuống.
3, giao diện USART1: USART1 có thể được sử dụng để tải xuống chương trình hoặc sử dụng USART1 để liên lạc.
4, giao diện chân MCU: dẫn tất cả các chân cổng I / O, dễ dàng kết nối với thiết bị ngoại vi.
Giao diện đầu vào và đầu ra nguồn 5V và 3,3V: thường được sử dụng trong nguồn điện bên ngoài hoặc với các mô-đun khác để xử lý mặt đất thông thường

Gói bao gồm: 1 PC x Bảng hệ thống STM32F103

Lưu ý: Do các vấn đề về hiệu ứng ánh sáng và góc độ, sản phẩm sẽ có dung sai nhất định, mong các bạn thông cảm.
Xin vui lòng cho phép lỗi 0-1cm do phép đo thủ công.

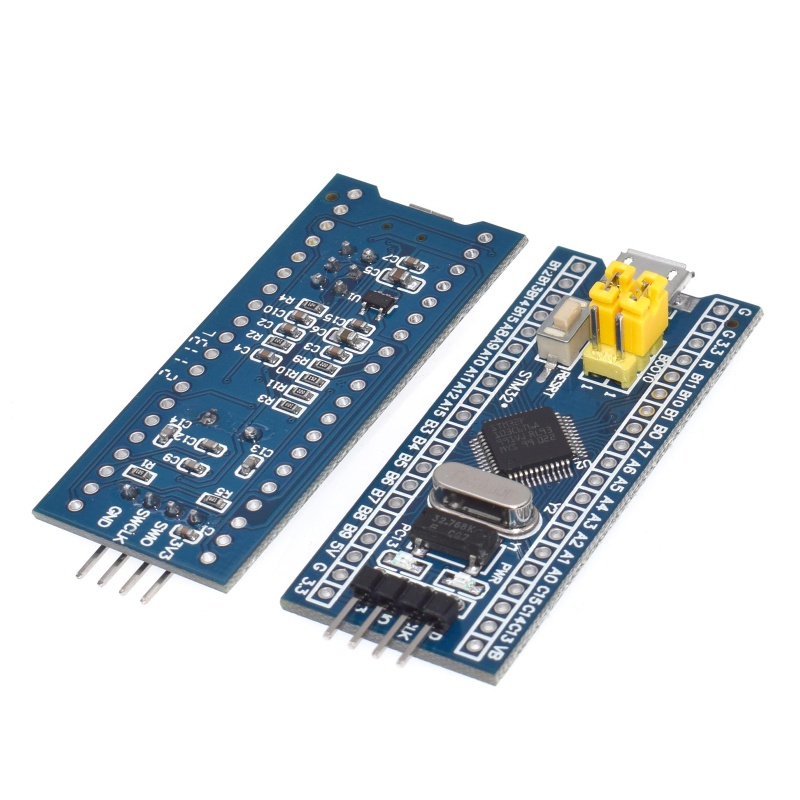

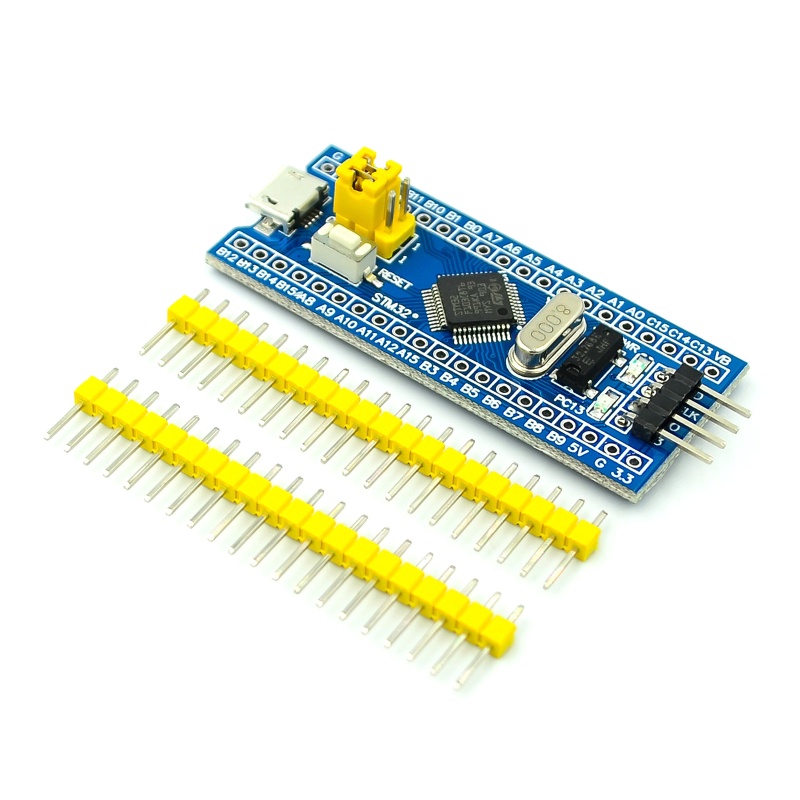

Hình ảnh sản phẩm
