Bảng Mạch Phát Triển STM32F103ZET6 + Mô Đun Màn Hình LCD TFT 2.8 Inch TFT + Bút Cảm Ứng STM32 ARM SCM

Giới thiệu Bảng Mạch Phát Triển STM32F103ZET6 + Mô Đun Màn Hình LCD TFT 2.8 Inch TFT + Bút Cảm Ứng STM32 ARM SCM

Các tính năng: 1. Giao diện LCD FSMC
2. Ch340c một cú nhấp chuột tải xuống mạch
3. Giao diện JTAG / SWD tiêu chuẩn
4. Giao diện NRF24L01
5. Giao diện Micro-SD. W25Q16 Flash

Thông tin chi tiết:
Lõi CPU: ARM Cortex-M3
Tần số thống trị tối đa của CPU: 72MHZ
Dải điện áp hoạt động: 2V ~ 3.6V
Máy rung bên trong: Có
Dung lượng FLASH chương trình: 512K @ x8bit
Tổng dung lượng RAM: 64KB
Feprom / Dung lượng FLASH dữ liệu: -
Số lượng cổng GPIO: 112
Adc (đơn vị / kênh / chữ số): 1 @ x21ch / 12bit
Dac (đơn vị / kênh / bit): 1 @ x2ch / 12bit
Gậy ngoại vi / chức năng / giao thức: cảm biến nhiệt độ; DMA; Xem chó; POR; PWM
Phạm vi nhiệt độ hoạt động: - 40 ℃~+85 ℃

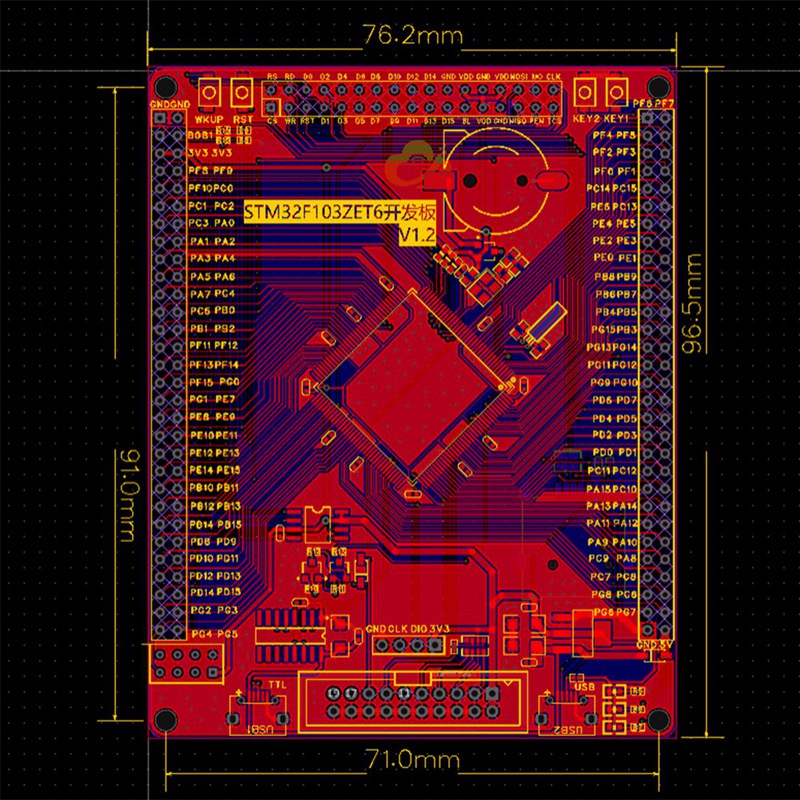

Kích thước bảng phát triển: 96,5x76,2mm
Mô-đun hiển thị:
Màu màn hình: 16BIT RGB 65K màu
Mô hình: MRB2801
Kích thước màn hình: 2,8 (inch)
Loại màn hình: TFT
Chip trình điều khiển: ILI9341
Độ phân giải: 320 * 240 (Trục)
Giao diện mô-đun: giao diện song song 8bit hoặc 16bit
Diện tích hiển thị hiệu quả (khu vực AA): 43,2x57,6 (mm)
Loại màn hình cảm ứng: màn hình cảm ứng điện trở
Cảm ứng IC: XPT2046
Kích thước tấm đế PCB mô-đun: 51,00x82,55 (mm)
Nhiệt độ làm việc: - 20 ℃~60 ℃
Nhiệt độ bảo quản: - 30 ℃~70 ℃
Điện áp cung cấp điện VCC: 3.3V ~ 5V
Công suất tiêu thụ: TBD
Vật chất: PCB
Màu sắc: đen

Gói hàng bao gồm:
1 x Ban phát triển STM32F103ZET6
1 x Cáp USB
Màn hình cảm ứng TFT 1x2,8 inch
1 x Bút cảm ứng Chỉ có nội dung gói trên, các sản phẩm khác không được bao gồm.
Lưu ý: Ánh sáng phản chiếu và cách hiển thị khác nhau có thể khiến màu sắc của vật phẩm trong hình hơi khác so với hàng thật. Sai số cho phép đo là +/- 1-3cm.

Hình ảnh sản phẩm
