Bảng Mạch Phát Triển Pcbfun N8r2 / n16r8 Esp32-s3 Cho Devkitc-1 Wroom-1

Giới thiệu Bảng Mạch Phát Triển Pcbfun N8r2 / n16r8 Esp32-s3 Cho Devkitc-1 Wroom-1

Tính năng '
1.Esp32-s3 hỗ trợ Wi Fi 2,4 GHz và BT 5 (LE) với sức mạnh tính toán AI mạnh mẽ và cơ chế mã hóa an toàn
2.N16r8 ( 16M đèn flash mở rộng bên ngoài ° 8M PSRAM) 'AI IOT-Cổng USB loại C thông thường “W2812 rgb Cổng USB sang nối tiếp tốc độ cao
3.Liên kết này có thể chọn các sản phẩm N8R2-R16R8 . Dòng này lần lượt là khả năng tương thích ngược . Các chương trình mô-đun với thông số kỹ thuật lưu trữ nhỏ có thể chạy trực tiếp trên các thông số kỹ thuật cao hơn mà không cần sửa đổi
4.Esp32-s3 là chip MCU tích hợp Wi Fi 2,4 GHz và BT 5 (LE) , hỗ trợ chế độ Tầm xa . Esp32-s3 được trang bị bộ vi xử lý lõi kép XtensaR32 bit LX7 , với tần số chính lên đến 240 MHz , tích hợp 512 KB SRAM (TCM). 45 chân GPIO có thể lập trình và giao diện truyền thông phong phú .
5.Esp32-s3 hỗ trợ flash Octal SPL tốc độ cao dung lượng lớn hơn và tắt RAM chip , đồng thời hỗ trợ bộ nhớ đệm dữ liệu được người dùng định cấu hình và hướng dẫn bộ nhớ đệm .
Tham số '
Về tình hình lưu trữ của mô-đun ESP32-S3-WROOM-1 '
Esp32-s3-phần-1-n8r2 '
Tích hợp sram ’ 512K
Tích hợp rom ' 384K
Psram ' 2M mở rộng bên ngoài
Đèn flash mở rộng bên ngoài × 8M
Esp32-s3-phần-1-n16r8 '
Tích hợp sram ’ 512K
Tích hợp rom ' 384K
Psram ' 8M mở rộng bên ngoài
Đèn flash mở rộng bên ngoài ' 16M
Liên kết này có thể chọn các sản phẩm N8R2-R16R8 . Dòng này lần lượt là khả năng tương thích ngược . Tất cả các chương trình mô-đun có thông số kỹ thuật lưu trữ nhỏ có thể được chạy trực tiếp trên mô-đun lưu trữ thông số kỹ thuật cao hơn mà không cần sửa đổi . Ví dụ : các chương trình N4 có thể chạy trên N8 và N16, và các chương trình mô-đun có vũ hội mở rộng bên ngoài 0 có thể chạy trên mô-đun psram với phần mở rộng bên ngoài là 2M và 8M .
Giới thiệu về Tài nguyên phần cứng ESP32-S3
Esp32-s3 là chip cấp hệ thống MCU công suất thấp (SoC) tích hợp Wi Fi 2,4 GHz và Bluetooth ' BT 'LE ) Giao tiếp không dây chế độ kép.
Esp32-s3 có hệ thống con Wi Fi hoàn chỉnh và hệ thống con Bluetooth công suất thấp , với hiệu suất RF và công suất thấp hàng đầu trong ngành . Hỗ trợ nhiều trạng thái làm việc công suất thấp và có thể đáp ứng các yêu cầu tiêu thụ điện năng của các tình huống ứng dụng khác nhau . Chip ESP32-S3 cung cấp các giao diện ngoại vi phong phú và có nhiều cơ chế bảo mật phần cứng độc đáo khác nhau . Một cơ chế bảo mật toàn diện cho phép chip đáp ứng các yêu cầu bảo mật nghiêm ngặt .
Mô tả chức năng tham số '
Wifi '
Hỗ trợ giao thức IEEE 802.11
Hỗ trợ băng thông 20 MHz và 40 MHz ở dải tần 2,4 GHz
Hỗ trợ chế độ 1T1R. tốc độ dữ liệu
Lên đến 150 Mbps
Đa phương tiện không dây (WMM)
Tổng hợp khung (TX 'RX A-MPDU, TX 'RXA-MSDu)
Chặn ngay lập tức ACK

Giao diện kỹ thuật số '
-4 X SPI
-1 X giao diện LCD ( 8-16 bit song song RGB , l8080,0 MOTO6800), hỗ trợ chuyển đổi lẫn nhau giữa RGB565, YUV422, YUV420, YUV411
-1 “ Giao diện máy ảnh DVP 8-16 bit
-3 ” Uart
-2 ” 12c
-2xl2S
-1 " Rmt (TX 'RX)
-1 ” Bộ đếm xung
Bộ điều khiển PWM -LED với tối đa 8 kênh
-1 ” Usb OTG tốc độ đầy đủ
-1 “ Bộ điều khiển USB Serial JTAG
-2xMCPWM
-1 X giao diện máy chủ SDIO với 2 khe cắm thẻ
-Bộ Điều khiển DMA chung (GDMA) với 5 kênh nhận và 5 kênh gửi
-1 “ Bộ điều khiển TWAIR. tương thích với IS011898-1 ( Đặc điểm kỹ thuậtCAN 2.0)
Giao diện tương tự '
-2 ” 12 bit SAR ADC với tối đa 20 kênh
-1 ” Cảm biến nhiệt độ
-14 ” Gpio cảm biến điện dung
Hẹn giờ '
-4 ” 54 bit bộ hẹn giờ phổ quát
-1 ” Bộ hẹn giờ hệ thống 52 bit
-3 ” Hẹn giờ cơ quan giám sát
Quản lý điện năng thấp
-Đơn Vị quản lý điện năng. năm chế độ tiêu thụ điện năng
-Bộ Xử lý Co công suất cực thấp (ULP) "
-ULP-RISC-V Bộ đồng xử lý
Cơ chế bảo mật đồng xử lý -ULP-FSM
-Khởi Động an toàn
-Mã Hóa Flash
-4096 Otp với tối đa 1652 khả dụng cho người dùng
Bộ tăng tốc phần cứng mã hóa '
-AES-128 '256 ( Fips PUB197)
-Cash ( Fips PUB 180-4)
-RÁ
- Trình tạo số ngẫu nhiên (RNG) - HMAC
- Chữ ký kỹ thuật số
Cách tải xuống ESP32-S3 '
Các tệp chương trình tải xuống và ghi ESP32-S3 (firmware) có thể được tải xuống thông qua giao diện USB trực tiếp ESP32 hoặc thông qua USB phần cứng sang cổng nối tiếp trên bo mạch . Tóm lại , cả hai cổng USB TYPE-C trên bo mạch đều có thể tải xuống chương trình .
Trong môi trường Windows , bạn có thể sử dụng flash chính thức " Tải xuống " Công cụ " Tải xuống phần mềm xxx. xin lưu ý rằng hai chế độ cổng USB này được gọi là chế độ USB và chế độ UART .
Gói bao gồm '
Đặt 1 " ( phiên bản không hàn)
1x Ban phát triển
Sắp xếp kim 2X
Bộ đặt

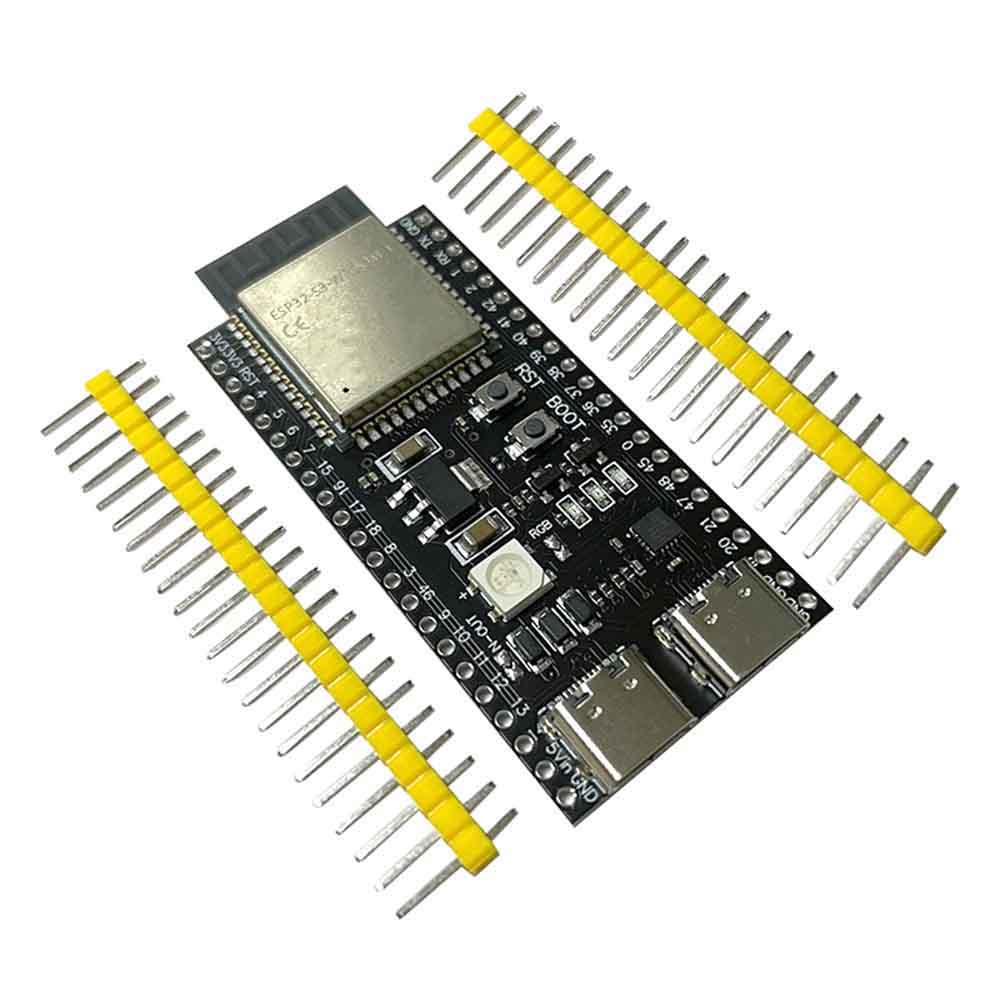

Hình ảnh sản phẩm
