Bảng Mạch Sạc Pin Li-ion 1S 2S 3S 4S 3A 20A 30A 18650 PCB BMS Cho Mô Đun Động Cơ Khoan

Giới thiệu Bảng Mạch Sạc Pin Li-ion 1S 2S 3S 4S 3A 20A 30A 18650 PCB BMS Cho Mô Đun Động Cơ Khoan

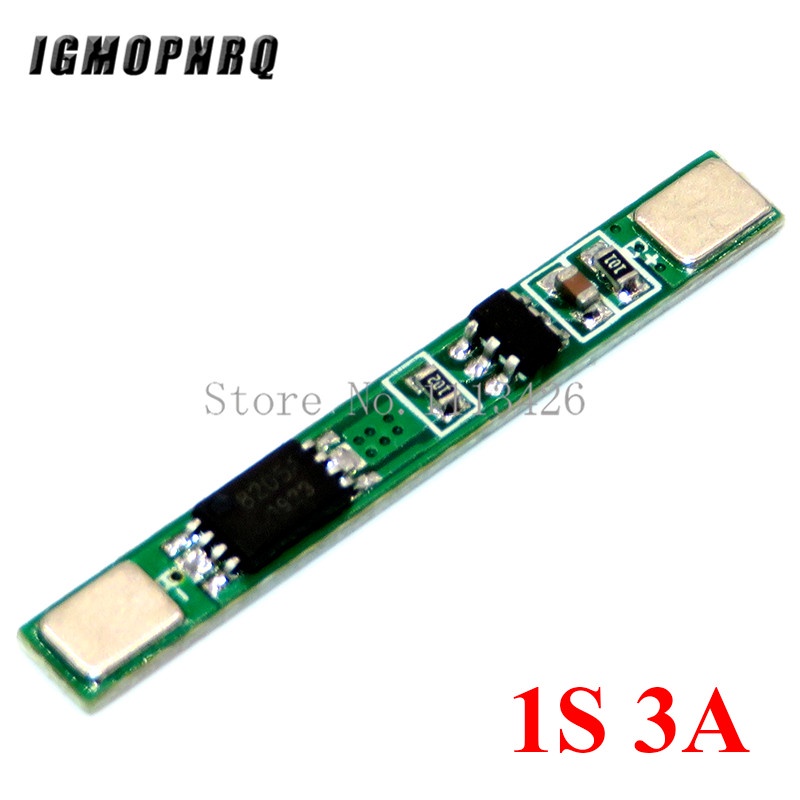

1 giây 3,7 V 3A

Tính năng '
1) Mạch phát hiện điện áp chính xác cao;
2) Thiết bị đầu cuối bộ sạc sử dụng thiết bị điện áp cao;
3) Mạch phát hiện quá dòng ba giai đoạn tích hợp (Quá dòng 1, Quá dòng 2, Ngắn mạch tải);
4) Ống MOS có thể kiểm soát việc sạc và xả pin;

Phạm vi:
Quá điện áp sạc: 4,25 ± 0,05 V
Điện áp giải phóng quá tải: 4,23 ± 0,05 V
Điện áp quá xả: 2,54 ± 0,1 V
Dòng sạc liên tục tối đa: 2A
Dòng xả liên tục tối đa: 2A
Bảo vệ quá dòng: 3A
Kích thước: L40 * W4 * T3mm



2 giây 7,4 V 3A

Mô tả '

Bảo vệ ngắn mạch
Bảo vệ quá tải
Bảo vệ quá xả
Bảo vệ quá dòng
Điện áp phát hiện quá tải: 4,25 - 4,35 V ± 0,05 V
Điện áp phát hiện quá xả: 2.3 - 3.0 V ± 0.05 V
Làm việc tối đa hiện tại: 3A
Dòng điện tạm thời: 5A
Nhiệt độ làm việc: -40 -50 độ
Kháng nội bộ: Dưới 45m Ω
B + b -: Giao diện di động
P + p -: Đầu nối tấm pin
Mb: Điểm kết nối giữa các pin
B +: Pin V + Tích cực
B -: Pin V - Âm tính
P +: Đầu ra / Sạc V +
P -: Đầu ra / Sạc V -
Kích thước: Xấp xỉ 36x6x1mm / 1,42 "x 0,24" x 0,04 "



3 giây 12,6 V 20A

Tính năng '

Tên mô-đun: Pin Lithium 3S 12,6 V Li-Ion 18650 Bảng mạch PCB bảo vệ bộ sạc
Phạm vi ứng dụng: Pin Lithium 3.6 V 3.7 V điện áp danh định (Bao gồm 18650, 26650, pin Lithium Polymer)
Kích thước sản phẩm: 64mmx20mmx3,4 mm
Chất liệu - Kim loại
Điện áp sạc: 12,6 V
Dòng điện đầu ra tối đa '20A
Công suất đầu ra tối đa / Công suất sạc: 252W

Biện pháp phòng ngừa

1.Tuân thủ nghiêm ngặt hệ thống dây hình ảnh: 0V / 4,2 V / 8,4 V / 12,6 V, nếu không Chip sẽ bị hỏng.
2.Sau khi kết nối, bạn cần sạc và kích hoạt đầu tiên trước khi có đầu ra.

Chú ý "Chú ý"

Không trộn lẫn pin tốt và pin kém hơn.
3 Càng Gần Điện trở Bên trong Với Dung lượng Pin, Càng Tốt Hơn.
Người mua vui lòng hiểu chuyên môn của mô-đun này trước khi mua



4 giây 30A 16,8 V

Mô-đun: Bảng bảo vệ pin Lithium-Ion 4S
Điện áp phát hiện quá tải: 4,25 ± 0,025 V
Điện áp tăng quá tải: 4,15 ± 0,05 V
Điện áp phát hiện quá xả: 2,50 ± 0,08 V
Điện áp tăng quá xả: 3,00 ± 0,1 V
Quá hiện tại: 20 - 30A
Làm việc hiện tại: 15A (Làm mát tự nhiên 10.A, Thêm tản nhiệt 15A, Dòng điện tức thời tối đa 30A
Phục hồi tự động mà không cần kích hoạt giải phóng các điều kiện bảo vệ

Sự bảo vệ:
Bảo vệ ngắn mạch
Bảo vệ quá tải quá mức
Đặt bảo vệ
Bảo vệ quá dòng
Nhiệt độ làm việc: -40 -85
Kích thước: 50 * 22 * 4mm

Hình ảnh sản phẩm
