Bảng Mạch Sạc Pin Li-ion Lithium 3S 4S 20A 40A 60A 18650 BMS 11.1V 12.6V/14.8V 16.8V

Giới thiệu Bảng Mạch Sạc Pin Li-ion Lithium 3S 4S 20A 40A 60A 18650 BMS 11.1V 12.6V/14.8V 16.8V

Giới thiệu
Tên sản phẩm: 3 dây bảng bảo vệ pin Lithium 12,6v 40A
Điện áp sạc “DC 12,6V '13,6V
Dòng xả liên tục: Tối đa 40A (Nếu môi trường tản nhiệt không tốt, vui lòng giảm dòng tải)
Dòng sạc liên tục: Lên đến 20A
Kích thước sản phẩm cân bằng: 41 * 61 * 4mm
Kích thước sản phẩm nâng cao: 41 * 55 * 4mm
Lựa chọn áp dụng: Thích hợp cho điện áp danh định 3.7v, pin Lithium 4.2v được sạc đầy
(Bao gồm 18650, 26650, Pin Lithium polyme), Có thể khoan lỗ dưới 170W

Lưu ý 1: Cần 3 pin nguồn 10C-20C để khởi động thành công máy khoan, hoặc 6 pin nguồn 5C-10C (Các kiểu pin nguồn được đề xuất: sony vtc4, vtc4A, vtc5A, vtc6) Cáp OV và 12.6v Flex, Sử dụng3 Dây đồng vuông mm trở lên (Không thể sử dụng tấm niken)
Lưu ý 2: Kết nối chặt chẽ 0V, 4.2v, 8.4v, 12.6v theo hình ảnh. Không chạm vào bất kỳ phần tử nào trên tấm đệm khi hàn dây. Không cố ý đoản mạch.
Lưu ý 3: Khi hàn pin hoặc sạc lần đầu tiên, miễn là pin đơn vượt quá 4,2v, điện trở "430" sẽ nóng và xả (Xả sẽ ngừng nóng khoảng 4,19v).Nếu Điện trở "430" quá nóng, vui lòng kiểm tra xem nó có được kết nối với đường truyền sai hay không.

Chuẩn bị phần cứng
Mô-đun bảo vệ pin Lithium 3S 12.6v 40A sẵn sàng, Pin, Nguồn điện, Khả năng chịu tải điện cao
Hình ảnh bên dưới hiển thị sơ đồ xả mô-đun. Pin là 3 chuỗi. Pin được kết nối cần đáp ứng dòng xả 40A. Có thể đạt được bằng cách song song pin hoặc mua pin với dòng xả lớn. Ví dụ,Pin là 2000mAH, Xả nhiều là 10C, Sau đó chỉ cần 2 dây và 3 dây, và dòng xả là 40A.
Hình ảnh bên dưới hiển thị sơ đồ sạc pin. Điện áp sạc là Dc12,6V ~ 13,6V. Dòng sạc phụ thuộc vào pin được kết nối, tối đa không vượt quá 20A. Mô-đun có đường sạc cân bằng và chức năng cân bằng chỉ hoạt động nếuHiệu suất pin không khác nhiều.
Giới thiệu
Tên sản phẩm: Bảng bảo vệ pin Lithium 4 dây 14,8v 16,8v 40A
Điện áp sạc: DC 16.8v ~ 17V
Dòng xả liên tục: Tối đa 40A (Nếu môi trường tản nhiệt không tốt, vui lòng giảm dòng tải)
Dòng sạc liên tục: Lên đến 20A
Kích thước sản phẩm cân bằng: 45 * 60 * 4mm
Kích thước sản phẩm nâng cao: 44 * 55 * 4mm
Lựa chọn áp dụng: Thích hợp cho điện áp danh định 3.7v, pin Lithium 4.2v được sạc đầy
(Bao gồm 18650, 26650, Pin Lithium polyme), Có thể khoan lỗ dưới 170W

Lưu ý 1: Cần 3 pin nguồn 15C-20C để khởi động thành công giàn, hoặc 6 pin nguồn 10C-15C (18650 thông thường không thể khởi động giàn!!).


Lưu ý 2: Thực hiện nghiêm ngặt hình ảnh để đấu dây 0V, 4.2v, 8.4v, 12.6v, 16.8v, Không cố ý đoản mạch.


Lưu ý 3: Khi sử dụng tải động cơ chải, hãy cố gắng kết nối tụ điện không phân cực (Chịu được điện áp trên 25V, công suất 10uF-100uF) để ngăn động cơ khỏi đỉnh ngược.

Lưu ý 4: 4 nhóm pin được kết nối theo chuỗi, vui lòng đảm bảo điện áp của mỗi nhóm pin, nếu khác nhau, vui lòng sạc đầy từng nhóm pin riêng biệt trước khi sử dụng chúng trong chuỗi.Bộ Pin Giảm Điện Áp Nhanh Hơn Là Pin Xấu.


Hình ảnh bên dưới hiển thị sơ đồ xả mô-đun. Pin là 4 chuỗi. Pin được kết nối cần đáp ứng dòng xả 40A. Có thể đạt được bằng cách song song pin hoặc mua pin với dòng xả lớn. Ví dụ,Pin là 2000mAH, Xả nh

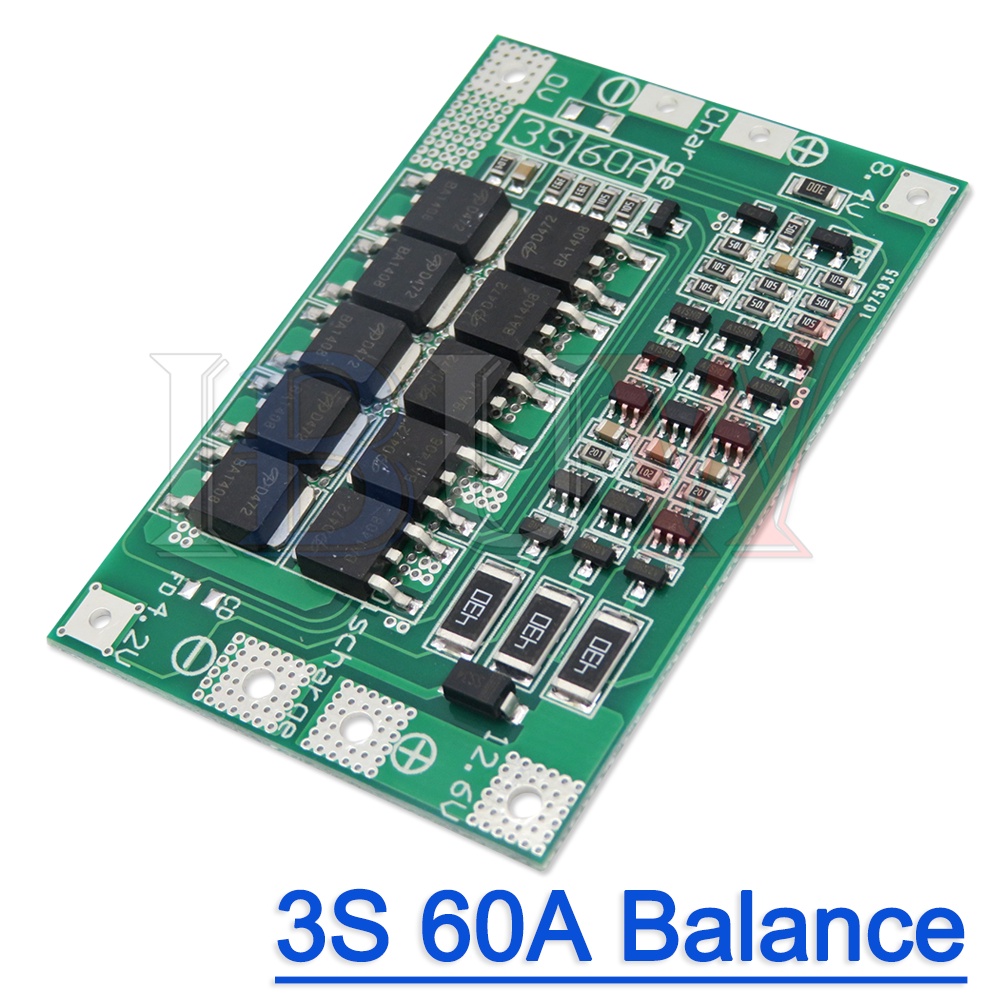

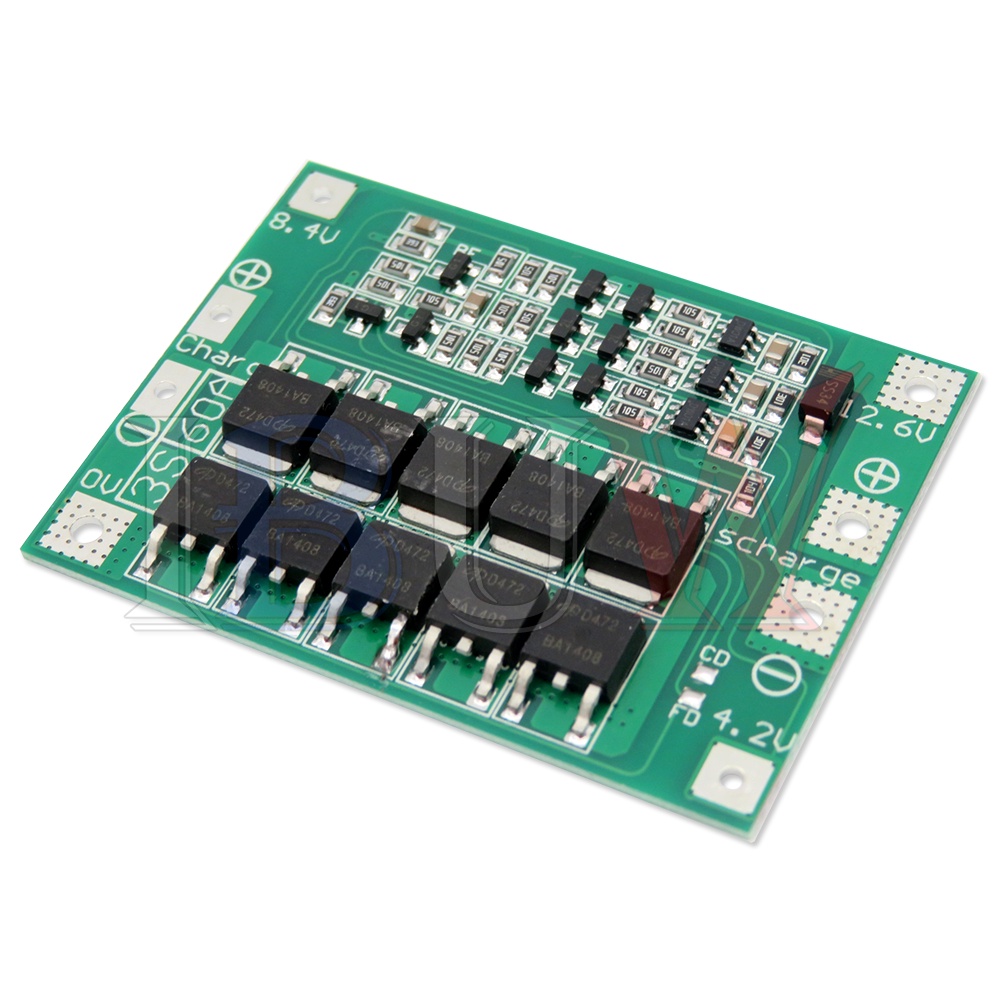

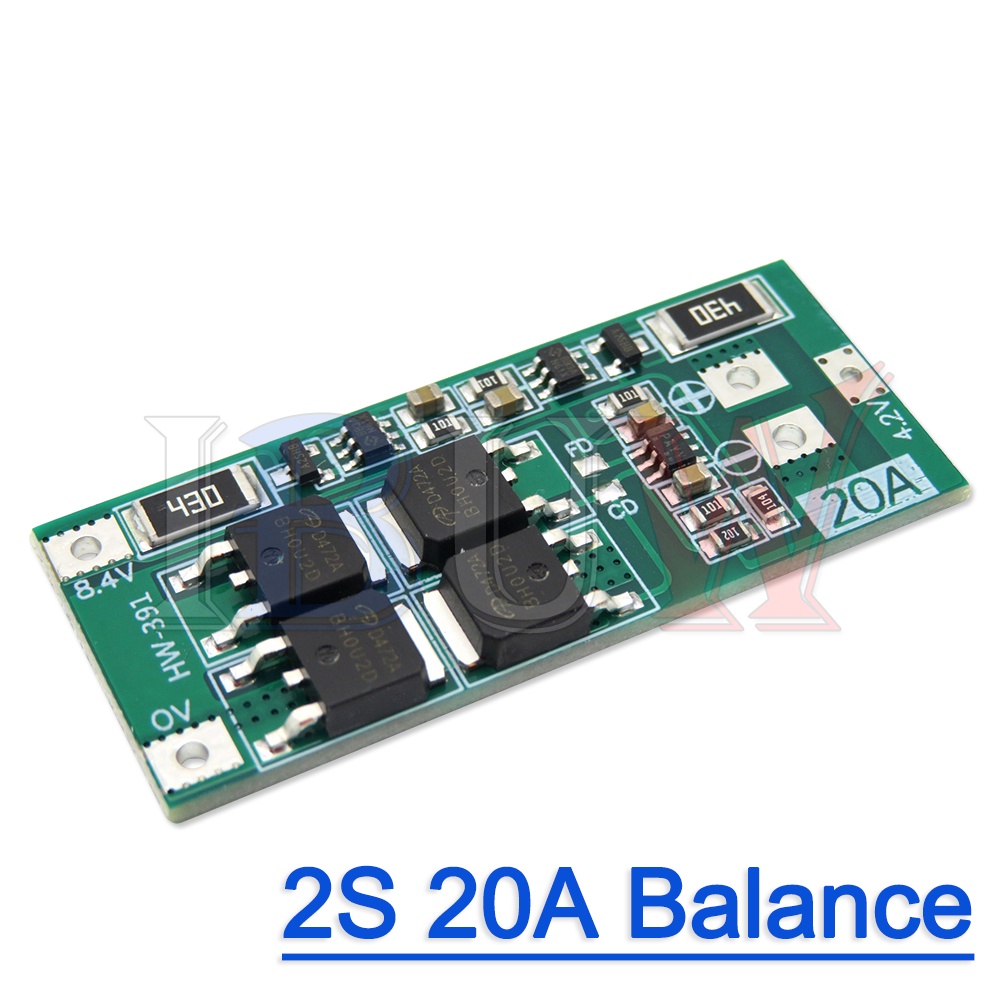

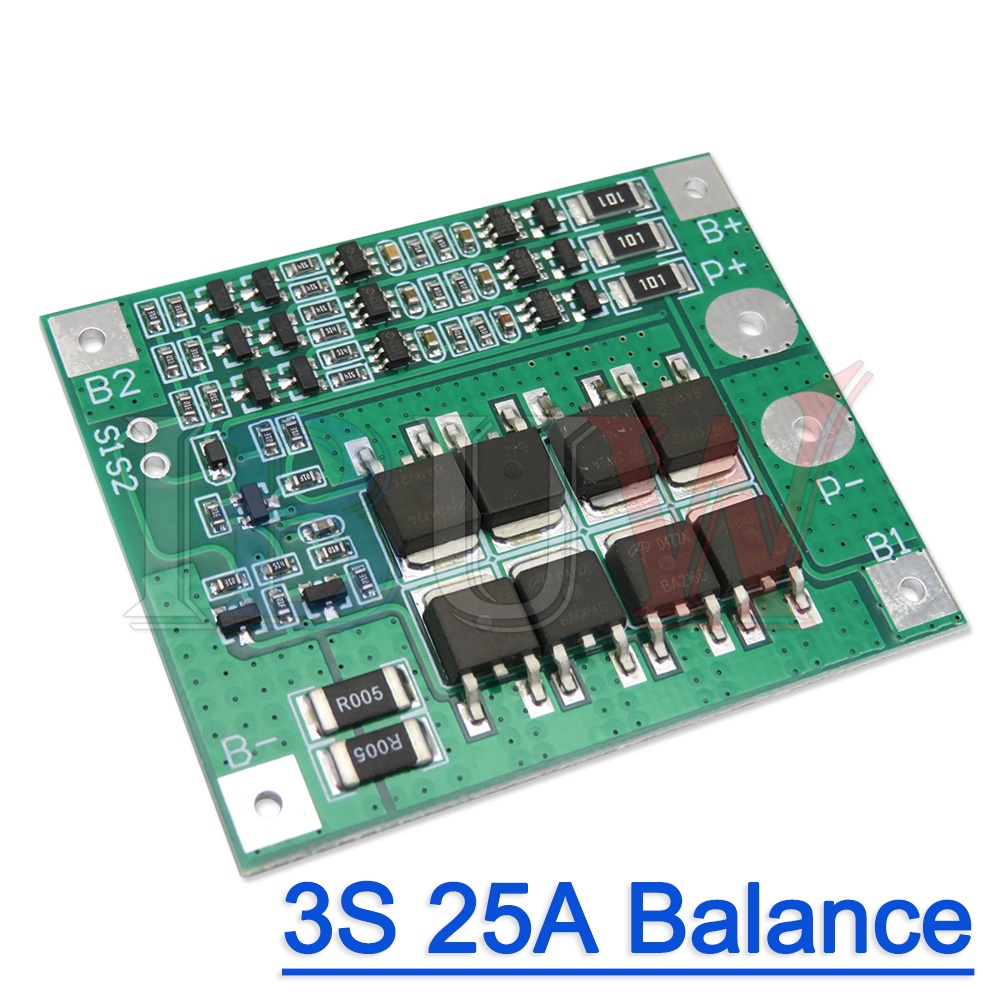

Hình ảnh sản phẩm
