Giới thiệu Bảng Mạch + Tấm Chắn CNC V3.0 + Kim Điều Khiển Động Cơ Bước A4988 Cho UNO R3 Arduino

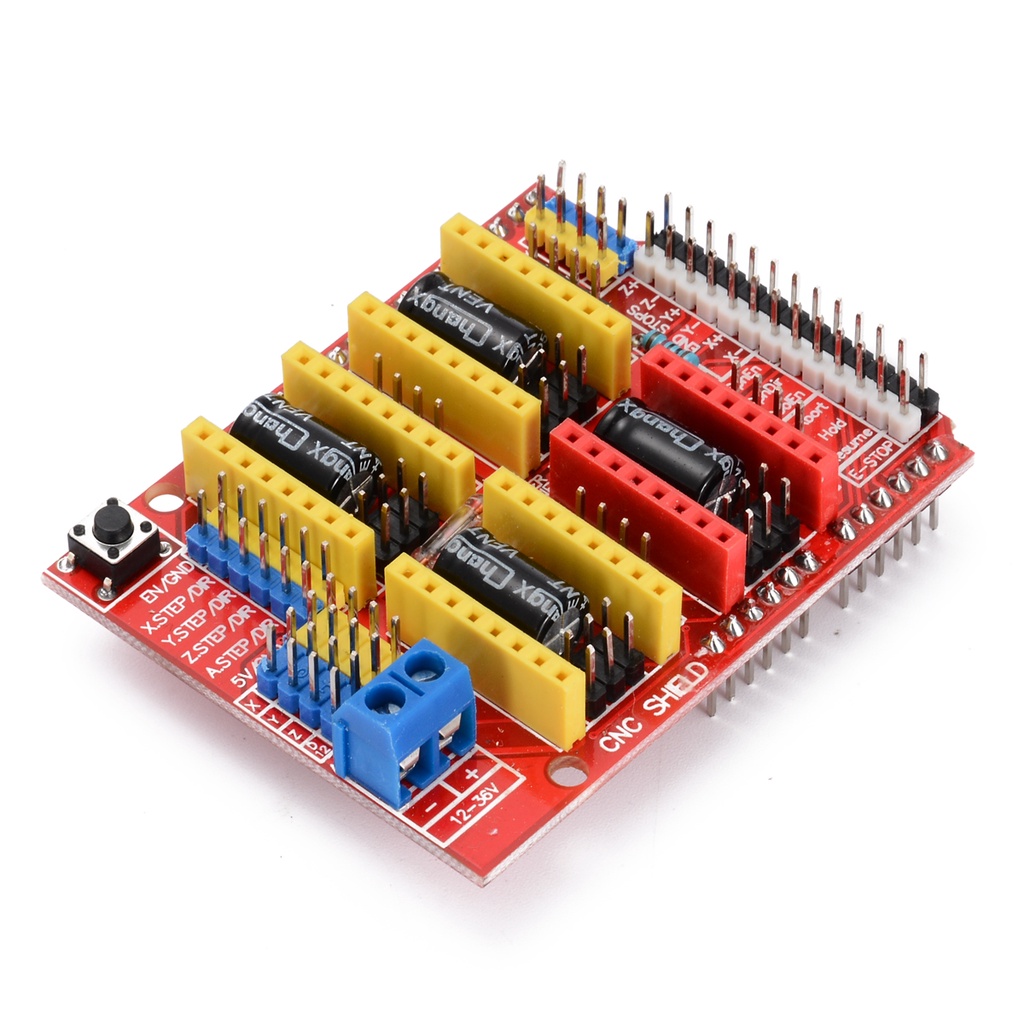

Tấm chắn bảng khắc « (1) Cnc
Phiên bản " 3.0
Màu đỏ
Kích thước (L * W * H) ' 68 x 53 x 18mm
Điện áp “ dc 12 ~ 36V ( hiện tại chỉ có trình điều khiển DRV8825 mới có thể xử lý lên đến
36v vì vậy vui lòng xem xét điện áp hoạt động khi cấp nguồn cho bo mạch .)

Tính năng '
1. sử dụng trình điều khiển bước A4988 HOẶC DRV8825 có thể tháo rời .
2. bảng mở rộng có thể được sử dụng cho máy khắc , trình điều khiển bảng mở rộng máy in 3 d
3.Grbl 0.8 Compasble. ( mở chương trình cơ sở mã đang chạy
Thành UNO cho UNO chuyển đổi các lệnh mã G thành tín hiệu bước)
4. trục pwm và chân lái. khung 4 trục
(x, Y. Z. a-pee trùng lặp x. Y. Z O tạo thành một trục đầy đủ thứ 4 với phần sụn tùy chỉnh sử dụng chân D12 VÀ D13)
5. thiết kế nhỏ gọn . Động cơ bước có thể được kết nối với đầu nối molex 4 chân HOẶC hàn tại chỗ .
6. xin lưu ý rằng đây là một bộ không cần lắp ráp VÀ các kỹ năng hàn cơ bản là cần thiết .

(2) A4988 Trình điều khiển động cơ bước
Màu đỏ
Kích thước (L * W * H) ' 20 x 15 x 10mm
Mạch ngắt nhiệt - có
Bảo vệ dòng chéo - có
Bảo vệ khi hỏng hóc trên mặt đất - có
Sạc bảo vệ ngắn mạch - có
Nguồn logic tương thích - 3.3V VÀ 5V
Năm chế độ bước có thể lựa chọn - đầy đủ 1 '2 , 1 '4 , 1 '8 VÀ 1 '16

Tính năng '
1. trộn với các chế độ phân hủy dòng điện chậm.
2.Đầu ra UVLO bên trong VÀ RDS thấp (On).
3. tự động phát hiện / lựa chọn chế độ phân hủy hiện tại.
4. thông báo đồng bộ để tiêu tán công suất thấp .
5. cảnh báo - Kết nối hoặc ngắt kết nối Động cơ bước trong khi trình điều khiển đang bật có thể phá hủy trình điều khiển .

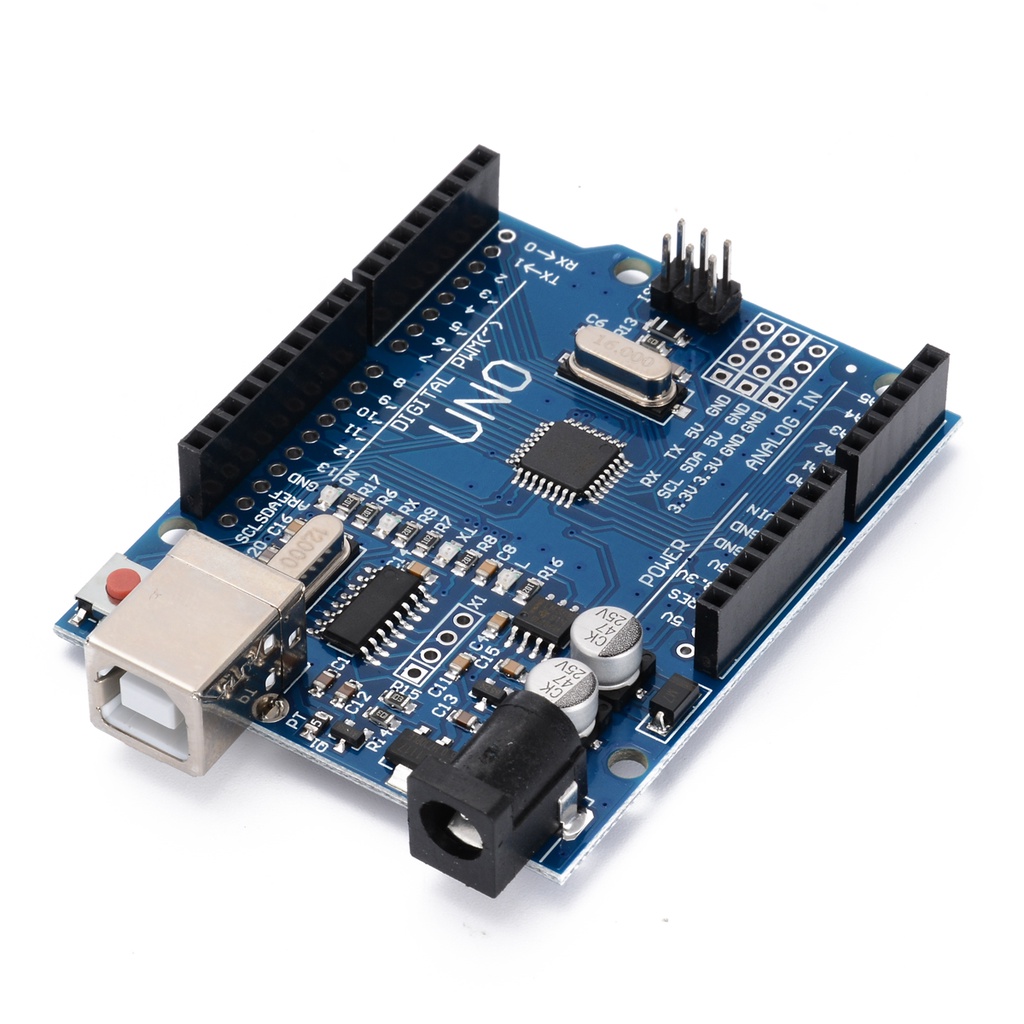

(3) Đối với miếng đệm ar-du-ino R3
Mcu
Tốc độ đồng hồ – 16 MHz
Giao diện Usb “ ATmega16U2
Điện áp làm việc ' 5V
Dòng điện đầu ra i-i / O Pin – tối đa 40 mA
Dòng điện đầu ra 3,3 V - tối đa 150 mA
Chân e / kỹ thuật số × 14 ( bao gồm 6 với công suất PWM)
Chân đầu vào tương tự — 6
Tập 1 kB
Ram tĩnh (SRAM) ' 2 kB
Bộ nhớ Flash “ 32 kB
Kích thước (L * W * H) ' 68 x 53 x 10mm

Gói bao gồm '
1 x Bảng UNO R3
1 x Máy ghi bảng lá chắn CNC
4 x Trình điều khiển động cơ bước A4988
1 x 40 chân hàng kim
1 x cáp

Ghi chú '
Thủ công đo lường. xin vui lòng cho phép lỗi 1 ~ 3 cm. cảm ơn bạn . "
