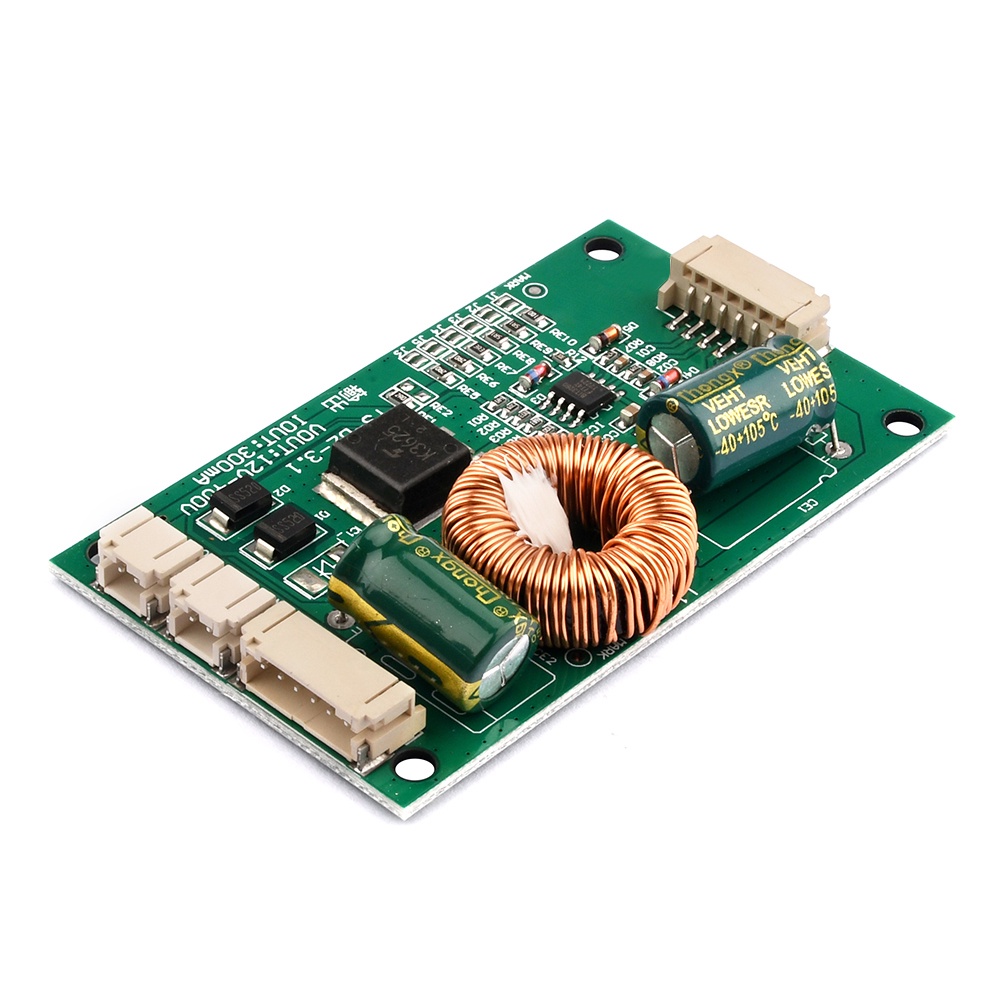

Giới thiệu Bảng Mạch Tăng Áp Pcbfun Dc12-200v Màn Hình Lcd 14-65 Inch

Tính năng '
1.Tấm áp lực nâng được thiết kế bằng phương pháp đầu vào và đầu ra điện áp rộng '
2.Điện áp đầu ra có thể được điều chỉnh tự động theo điện áp cần thiết cho dải đèn của bạn và điện áp đầu vào được xác định bằng hai phương pháp đấu dây '
3.Với dây kết nối đầu vào và đầu ra '
4.Khối lượng nhỏ. công suất cao "
5.Thích hợp cho bảng đèn nền phổ thông TV LCD LED 14 inch đến 65 inch .
Thông số '
Điện áp đầu vào “ 12-200V
Điện áp đầu ra - tự động điều chỉnh trong khoảng 24-400V
Kích thước ' chiều dài 72mm * chiều rộng 44mm
Hướng dẫn đấu dây "
Tấm áp suất tăng này được thiết kế bằng phương pháp đầu vào và đầu ra điện áp rộng , và điện áp đầu ra có thể được tự động điều chỉnh theo điện áp yêu cầu của dải đèn của bạn . Điện áp đầu vào được xác định dựa trên hai phương pháp đấu dây .
1. Hai dây màu đỏ và vàng được kết nối với nhau với 12V , và dây màu xanh lam được kết nối với tín hiệu công tắc ( BLON). Nếu nó là một bảng tích hợp , nó thường ở mặt sau của bảng . Nếu không thể tìm thấy BLON , nó có thể được kết nối với 5V trên USB và dây đen được nối đất .
2. Đường màu đỏ được kết nối với đầu ra của bo mạch chủ từ 12v đến 200v , đường màu vàng được kết nối với 12v , đường màu xanh lam được kết nối với tín hiệu tắt nguồn ( BLON), và đường màu đen Được nối đất . Chú ý - Nếu điện áp đầu vào là 12V , điện áp của dải đèn không được vượt quá 100V . Nếu điện áp đầu vào là 24V , điện áp của dải đèn không được vượt quá 200V . Cố gắng không sử dụng nó trong điều kiện quá tải để tránh bền . Cảm ơn bạn .
Điện áp đầu ra được điều chỉnh tự động theo điện áp yêu cầu của dải đèn , có nghĩa là điện áp cần thiết cho dải đèn của bạn sẽ được nâng lên cùng mức với tấm áp suất . Nối dây màu đỏ dương với đầu ra dương của dải đèn và đầu ra âm . Nó được kết nối với cực âm của dải đèn .
3.Nếu một số bộ dải sáng có thể được kết nối với nhau và các kết nối trên là chính xác , bạn có thể tự tin bật nguồn và khởi động máy . Nếu hình ảnh bị mờ khi bật nguồn , nó có thể được điều chỉnh theo j1 'j2'j3'j4'j5 của bảng tăng cường. Rút ngắn các điểm hàn của j1 có thể tăng độ sáng . Ngắn mạch j2 sẽ tăng trở lại . Bằng cách tương tự , điều chỉnh độ sáng đến mức thích hợp .
Gói bao gồm '
Bảng ổ đĩa 1X
Cáp 2 X
