Giới thiệu Bảng mạch tạo tín hiệu dạng sóng XY-PWM

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

100% Sản phẩm mới, chất lượng cao

Mô tả mô đun:
Đầu ra PWM có thể đặt tần số và chu kỳ nhiệm vụ tương ứng.
Tần số được chia thành bốn khu vực: Chuyển mạch tự động:
1.XXX (không có dấu thập phân): Đơn vị nhỏ nhất là 1Hz và phạm vi chỉ số là 1Hz ~ 999Hz; Đơn vị tối thiểu
2.X.XX (dấu thập phân trong 100 bit) là 0,01Khz và phạm vi giá trị là 1,00Khz ~ 9,99Khz;
3.XX.X (thập phân mười vị trí): Đơn vị nhỏ nhất là 0,1Khz; và phạm vi là 10.0KHz ~ 99.9KHz.
4.X.X.X (dấu thập phân theo mười bit và 100 bit): Đơn vị nhỏ nhất là 1Khz; và phạm vi là 1KHz ~ 150KHz. Ví dụ. Hiển thị tần số: 100 cho biết xung đầu ra PWM 100Hz; 1,01 biểu thị xung của đầu ra PWM. Cài đặt được lưu bằng cách tắt nguồn.
Cài đặt thông số:

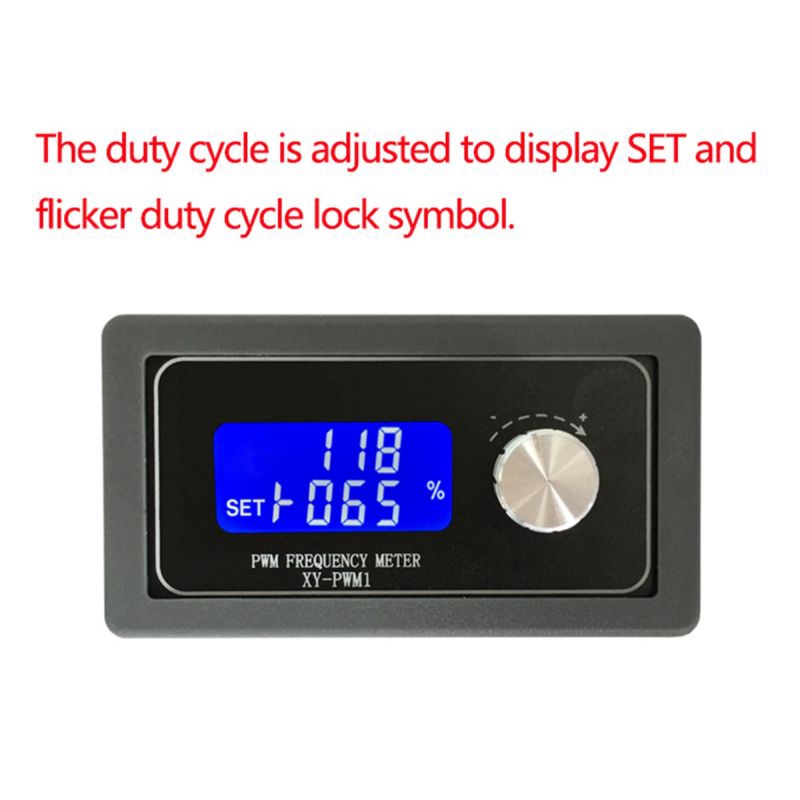

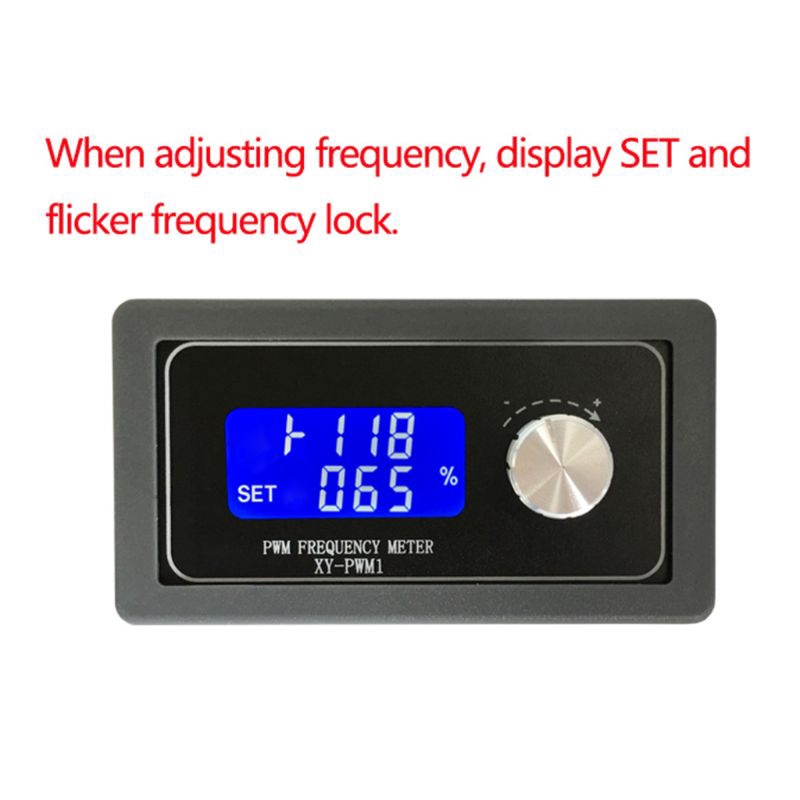

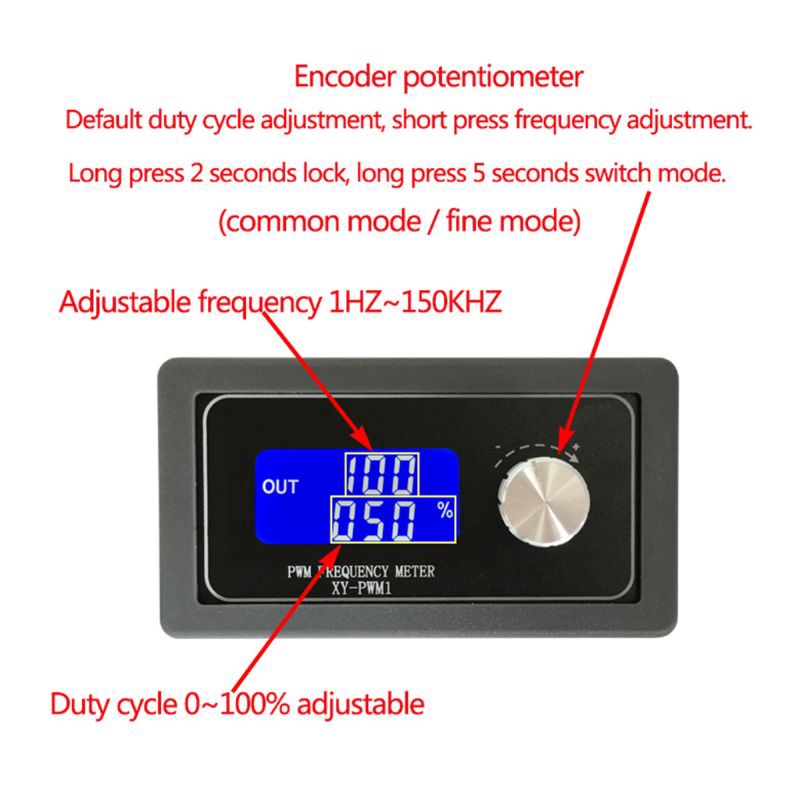

Mô-đun có bốn phím độc lập, dùng để cài đặt tần số và chu kỳ tác vụ, hỗ trợ bấm ngắn (tăng giảm một đơn vị) và bấm lâu (tăng giảm nhanh), rất đơn giản, cài đặt các thông số tự động tiết kiệm, không hao hụt điện năng.
Phạm vi sử dụng:
1. Được sử dụng như một máy phát tín hiệu sóng vuông để tạo ra tín hiệu sóng vuông để phát triển thử nghiệm.
2. Được sử dụng để tạo ra tín hiệu sóng vuông điều khiển động cơ.
3. Tạo xung điều chỉnh để sử dụng MCU;
4. Tạo xung có thể điều chỉnh để điều khiển các mạch liên quan (các ứng dụng điều chỉnh tốc độ và đèn mờ PWM).

Mô tả sản phẩm:

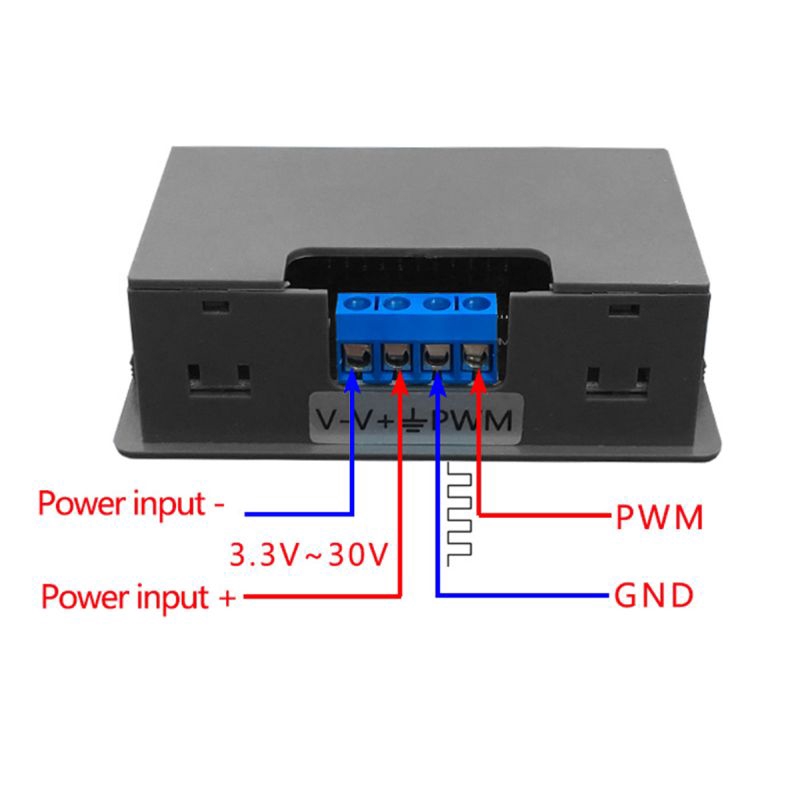

Điện áp hoạt động: 3,3 ~ 30V
Dải tần số: 1Hz ~ 150KHz
Độ chính xác tần số: Độ chính xác khoảng 2% trong mỗi phạm vi
Khả năng tải tín hiệu: Dòng điện đầu ra có thể vào khoảng 5 ~ 30mA
Biên độ đầu ra: Biên độ PWM bằng với điện áp cung cấp
Nhiệt độ môi trường: -20 ~ + 70 ℃

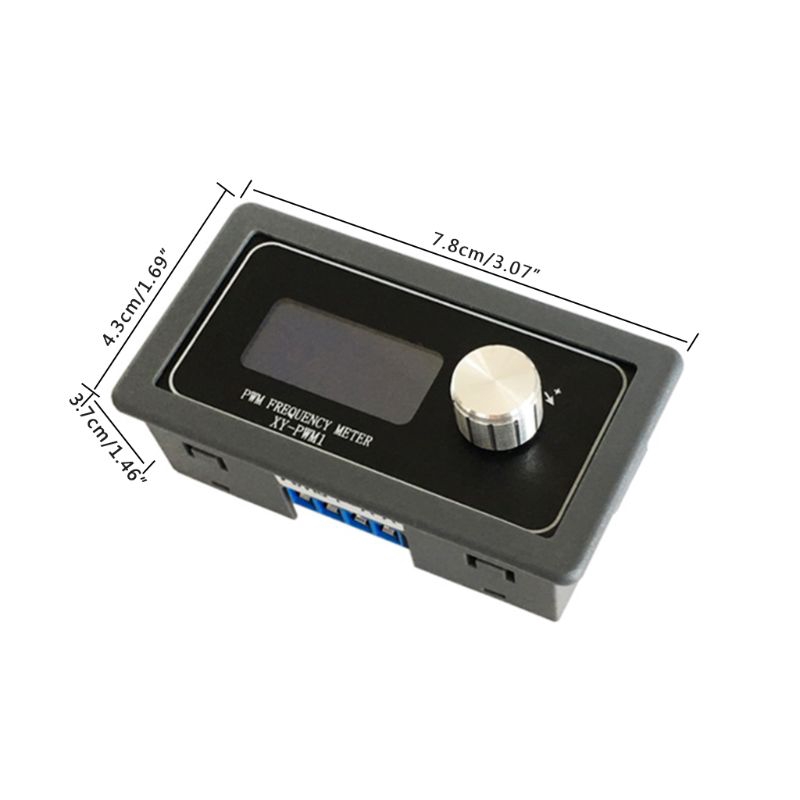

Kích thước: 3.7x4.3x7.8cm/ 1.46x1.69x3.07 inch
Màu sắc: Màu đen
Số lượng: 1 sản phẩm
Lưu ý:
1. Xin vui lòng cho phép sai số 0-1cm do đo lường thủ công. Hãy đảm bảo bạn không phiền lòng về điều này trước khi đặt mua sản phẩm!
2. Do sự khác biệt giữa các màn hình khác nhau, hình ảnh có thể không phản ánh màu sắc sản phẩm thực tế. Cảm ơn bạn!

Gói hàng bao gồm:
1 x Mô-đun tạo tín hiệu XY-PWM1
