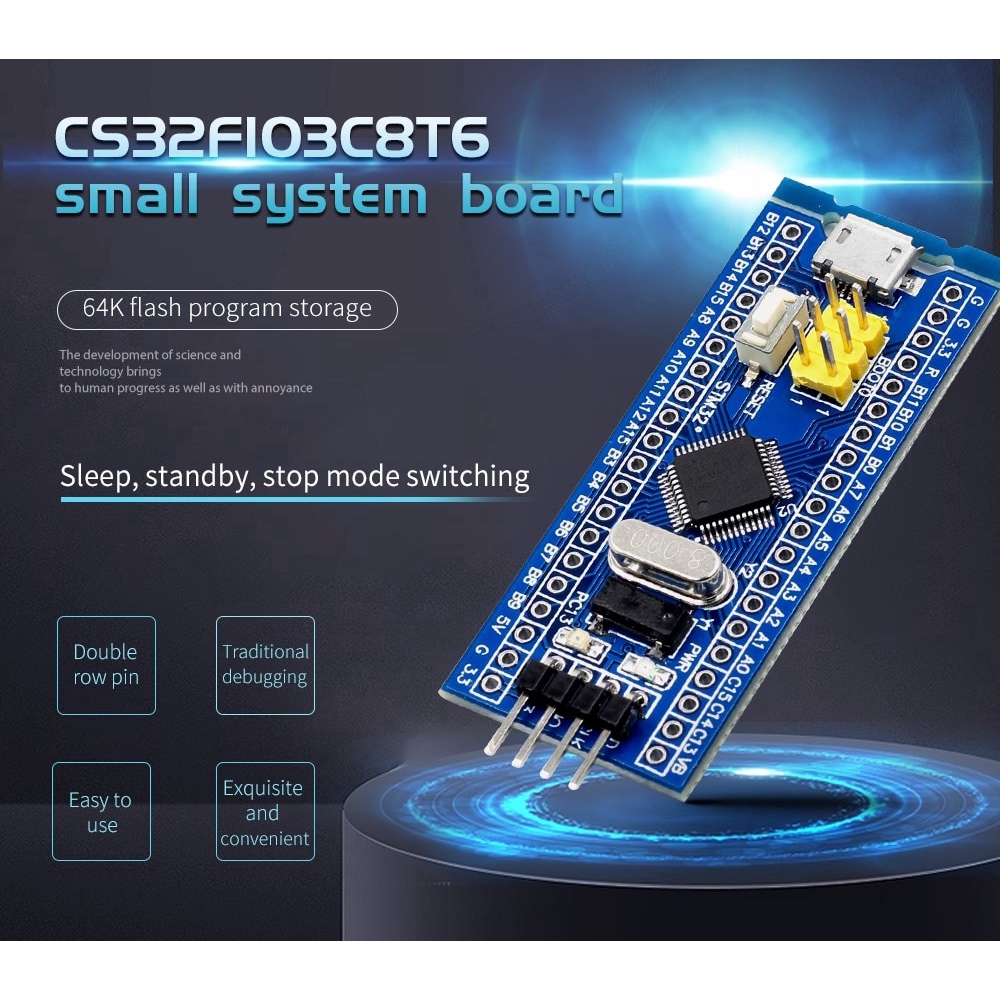

Bảng module phát triển hệ thống tối thiểu STM32F103C8T6 ARM STM32 cho Arduino

Giới thiệu Bảng module phát triển hệ thống tối thiểu STM32F103C8T6 ARM STM32 cho Arduino

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Địa chỉ tải xuống dữ liệu: https: //pan.b Nikol.com/s/1TP3nb40GwX6cffqce4I4HQ
Mã khai thác: f5xv

Số mô hình: CS32F103C8T6
Giới thiệu sản phẩm
Đây là chip lõi dựa trên bo mạch lõi ARM CS32F103C8T6, các tính năng như sau:
1. Bảng mạch dựa trên mạch MCU cơ bản nhất, mạch tinh thể 8M và 32768, mạch cấp nguồn USB.
2. Bảng lõi được chia thành hai hàng dẫn đến tất cả cổng I / O.
3. Với giao diện tải xuống mô phỏng gỡ lỗi SWD, đơn giản và thuận tiện, tốc độ gỡ lỗi.
4. Việc sử dụng giao diện Micro usb, bạn có thể thực hiện giao tiếp và cấp nguồn USB, giao diện USB, tương thích với giao diện sạc điện thoại di động bình thường của Andrew.
6. RTC pha lê thương hiệu Epson, dễ khởi động, ổn định hơn.
7. Với pin đôi, nhưng pin không mặc định hàn, người dùng theo kịch bản ứng dụng của riêng họ để chọn hướng hàn của riêng họ. Nếu hàn là bắt buộc, xin vui lòng cho chủ sở hữu.
Keil có thể được sử dụng để biên dịch, trình biên dịch IAR, có thể được tải xuống thông qua các thủ tục J-Link hoặc USART1, các thủ tục là chủ sở hữu và các thủ tục gỡ lỗi, có vấn đề có thể hỏi ý kiến ​​chủ sở hữu.
Mô tả chip:
1. CS32F103C8T6
Loại gói: LQFP;
Số chân: 48;
Hạt nhân: Cortex-M3;
Tần số hoạt động: 72 MHz;
Tài nguyên lưu trữ: 64K Byte Flash, 20KByte SRAM;
Tài nguyên giao diện: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x cổng I / O,
Chuyển đổi tương tự sang số: 2x ADC (12 bit / 16 kênh)
Bộ hẹn giờ: 3 bộ hẹn giờ chung và 1 bộ hẹn giờ nâng cao
Tải xuống gỡ lỗi: Hỗ trợ giao diện gỡ lỗi JTAG / SWD để tải xuống, hỗ trợ IAP.
2. RT9193: Chip điều chỉnh 3.3V, đầu ra tối đa 300mA.
Mô tả giao diện:
1. Giao diện SWD: hỗ trợ mô phỏng, tải xuống và gỡ lỗi.
2. Giao diện USB Micro: cấp nguồn và giao tiếp USB, không hỗ trợ tải xuống.
3. Giao diện USART1: USART1 có thể được sử dụng để tải xuống chương trình hoặc sử dụng USART1 để liên lạc.
4. Giao diện chân MCU: dẫn tất cả các chân cổng I / O, dễ dàng kết nối với các thiết bị ngoại vi.
5. Giao diện đầu vào và đầu ra nguồn 5V và 3.3V: thường được sử dụng trong nguồn điện bên ngoài hoặc với các mô-đun khác để xử lý mặt đất chung
Mô tả thiết bị khác:
1. Đèn LED nguồn (PWR): Trạng thái chỉ báo nguồn, có thể xác định xem nguồn điện có ổn định không.
2. Đèn LED người dùng (PC13): để tạo điều kiện kiểm tra đầu ra I / O hoặc cho biết chương trình đang chạy.
3. Bắt đầu nhảy chọn chế độ lập trình: (1, bộ nhớ flash người dùng 2, SRAM 3, bộ nhớ hệ thống).
4. Nút đặt lại: đặt lại chip cho chương trình người dùng.
5. Tinh thể 8M: Tần số có thể được đặt để làm cho hệ thống có tốc độ 72 MHz.
6. Tinh thể 32.768KHz: Có sẵn cho RTC tích hợp hoặc để hiệu chuẩn.

# STM32 Minimum System Development Board Module

Hình ảnh sản phẩm
