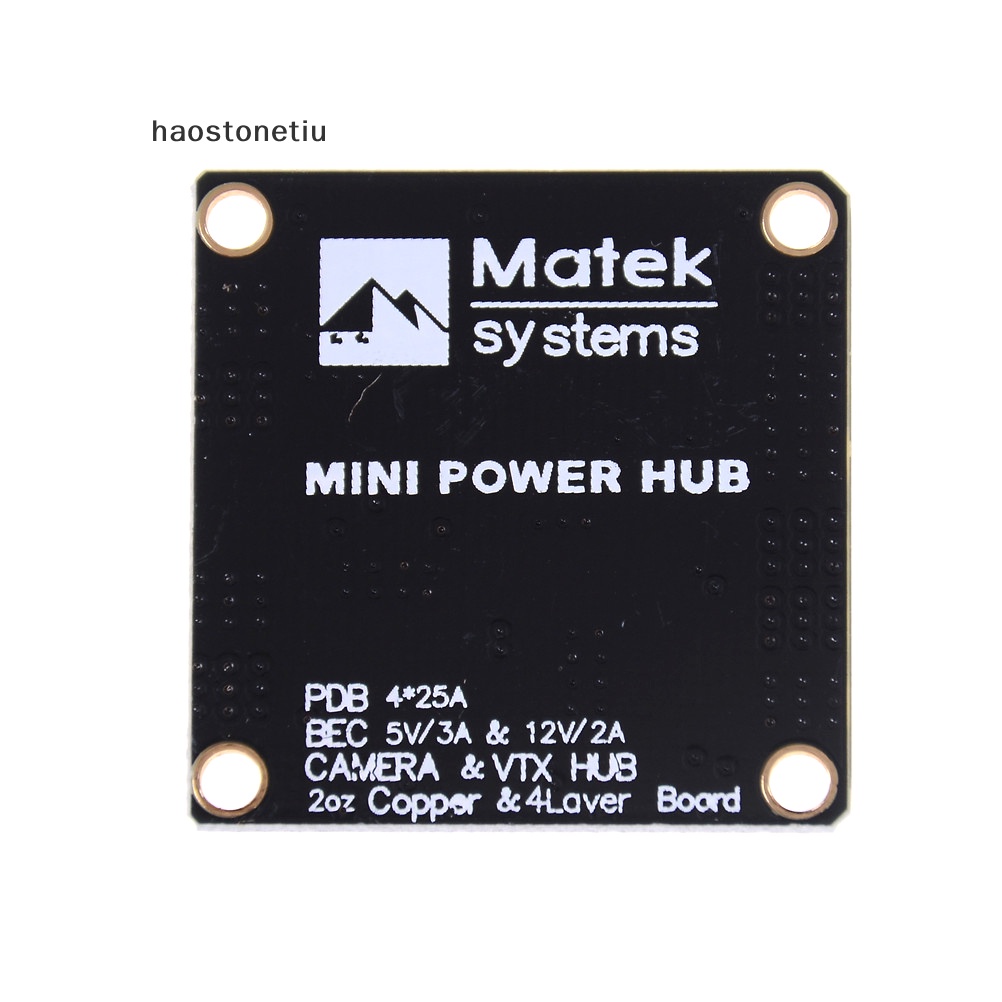

Giới thiệu Bảng Phân Phối Nguồn Hub PDB Với BEC 5V & 12V Chuyên Dụng Cho FPV n
Đặc điểm: - Đồng 2oz & PCB 4 lớp. - Các tab ESC & hàn theo cặp - Các cầu hàn có điện áp khác nhau cho Máy ảnh & VTX. - Bộ điều chỉnh đồng bộ DC / DC, hiệu quả lên đến 95%. - Bảo vệ TVS (Trình ép điện áp thuận tiện) cho chip DC / DC. - Đèn báo LED đầu ra 5V & 12V & Dung sai ngắn mạch Thông tin chi tiết: Chung: - Dải điện áp đầu vào (hoạt động 2S-6S): 7.2-26VDC - Đầu ra 5V và 12V được điều chỉnh - Đèn báo nguồn LED (đầu ra 5V & 12V) - 4 đầu ra ESC Đầu ra ESC: - Dòng điện đồng thời: 20A mỗi đầu ra - Dòng đỉnh (10 giây / phút): 30A mỗi đầu ra Đầu ra BEC 5V: - Được thiết kế cho Bộ thu RC, Bộ điều khiển chuyến bay, OSD và Servos. - Điện áp: 5.0 +/- 0.1VDC - Dòng điện đồng bộ: 3 Amps - Dung sai ngắn mạch (10 giây / phút) - Đèn LED (cho biết điện áp đang điều chỉnh, trong vòng 10%) Đầu ra BEC 12V: - Phải là 4S ~ 6S LiPo - Đầu ra tiêu chuẩn được thiết kế để cấp nguồn cho máy ảnh và máy phát video, v.v. - Điện áp: 12.0 +/- 0.2VDC - Dòng điện đồng bộ: 2 Amps (Tối đa 3A 10 giây / phút) - Dung sai ngắn mạch (10 giây / phút) - Đèn LED (cho biết điện áp đang điều chỉnh, trong vòng 10%) Cầu điện áp CAM & VTX - Hoạt động 3S. chọn VCC cho camera 12V & VTX 12V, VCC = Điện áp. - Hoạt động 4~6S, chọn 12 cho máy ảnh 12V & VTX 12V - Hoạt động 3~6S, chọn 5 cho máy ảnh 5V - Video đi qua từ CAM pad đến VTX pad Vật lý: - Kích thước: 36x36mm - Trọng lượng: 6g - Khoảng cách vuông 30,5mm lỗ Moung Gói hàng bao gồm: 1 x Bảng phân phối nguồn PDB
