Bộ biến áp tăng áp 15KV DC 18650 U Core 3.7V

Giới thiệu Bộ biến áp tăng áp 15KV DC 18650 U Core 3.7V

15kv Tần số cao DC Điện áp cao Máy phát điện Máy phát điện Bộ dụng cụ tự làm Transformer Suite

Lưu ý: Mục này là Bộ DIY, không được lắp ráp. mặc định với một bảng PCB.

Đặc điểm
Sản phẩm này là bộ sản xuất cuộn dây tăng cường, mạch đơn giản và đáng tin cậy, với bản vẽ đường dây chuyên nghiệp, những người đam mê tiện lợi nghiên cứu điện tử
　
Thông số
Máy biến áp 15KV kích thước bên ngoài xấp xỉ: 27 × 16 × 21mm
Điện áp đầu vào: DC 3.7V-4.2V (số lượng 12V, không khuyến khích hư hỏng dễ hư hỏng, máy biến áp này không áp dụng cho điện áp đầu vào 12V, nhưng yêu cầu tăng tương ứng trong cơ sở của điện trở phản hồi ở khoảng 150Ω ~ 1.5KΩ, Điện trở của nó phải lớn để thay thế một bóng bán dẫn hoặc biến áp điều chỉnh nhỏ hoặc đốt)
Đầu vào hiện tại: <2A
Điện áp đầu ra: xấp xỉ 15KV
Sản lượng hiện tại: ≤0.4A
Khoảng cách đánh lửa lưỡng cực điện áp cao: ≤0,5 cm

Khi sản phẩm đầu vào kết thúc nguồn điện 3.7V-4.2V, đầu ra điện áp cao thứ cấp không được kết nối với bộ chỉnh lưu điện áp cao áp cao thế kỷ và tụ điện, mức đầu cuối đầu ra dài ≤1,5cm có thể tạo ra vòng cung nhiệt độ cao màu tím, không bị nứt, nhưng Nhiệt độ rất cao, bạn có thể dễ dàng và ngay lập tức trỏ giấy thuốc lá điểm, hoặc thậm chí là dây rất mỏng bị cháy (chẳng hạn như hóa học cơ sở thí nghiệm dây mỏng trong cảnh đốt cháy oxy, nhưng không tốt như tốt như Oxy quá nồng.)

Cấu trúc Transformer
Có hai cuộn dây chính, cuộn dây chính, cuộn dây phản hồi, đầu ra thứ cấp của áp suất cao. Khác: Biến áp 15KV được thiết kế cho đầu ra tối đa, đầu ra giới hạn không được vượt quá 15KV, là một cm vòng cung, điện áp đầu ra cao hơn có thể làm hỏng máy biến áp.

Kích thước bảng PCB: 4.2CM * 3.2CM * 0.16CM

Cài đặt ghi chú

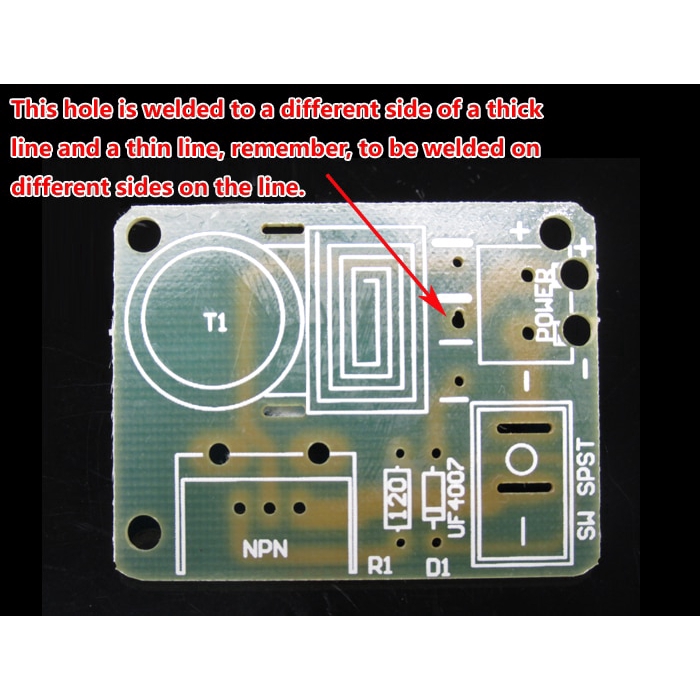

1. Với các bộ phận bảng PCB được sản xuất tốt hơn, trong đó dòng máy biến áp của đường dày và đường mỏng, điều này nên chú ý đến các thành phần khác của bảng các ký hiệu lụa và thông số hàn trên đường dây. Tấm biến áp đã thực hiện ba miếng đệm, trong đó lỗ đệm tương đối lớn, lỗ đồng thời hàn một dây tráng men dày và dây tráng men mỏng, dây tráng men dày và dây tráng men mịn Dây không sử dụng cùng một mặt, chẳng hạn như với các đường dày bên trái và mặt phải của dây mỏng vào hoặc với mặt trái của đường mỏng và mặt phải của đường dày Hàn vào, ngắn, không sử dụng cùng một mặt của các đường dày và đường mỏng có thể được.

2. Để ngăn đầu ra 2 dây quá xa, dẫn đến không tải, bạn có thể hàn chân 3P tại đầu ra.
3. Sau khi thành công của sản xuất, nếu đầu ra tiếp cận với tụ điện cao thế và ba bộ chỉnh lưu điện áp cao thế bao gồm mạch hai điện áp, bạn có thể tạo ra điện áp cao DC, bạn có thể tạo ra máy tạo anion.

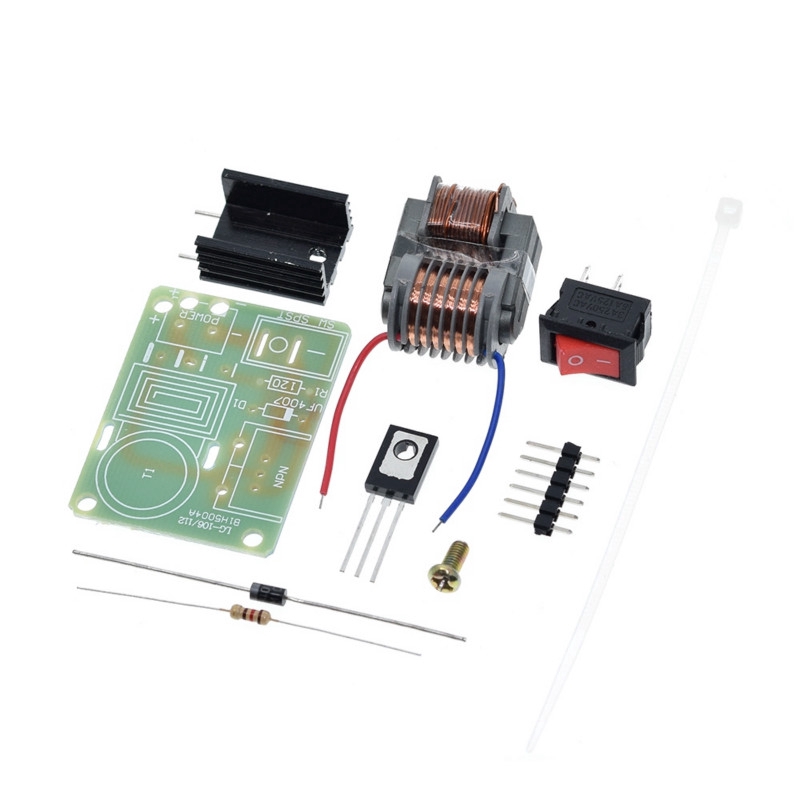

Gói hàng bao gồm:
15vke = 1 máy biến áp bước lên x1
Bảng PCB X 1
Điện trở 120 ohm X 1
Diode phục hồi cực nhanh UF4007 X 1
Bóng bán dẫn N20 X 1
Tản nhiệt X 1
M3 * 6 vít X 1
Công tắc thuyền X 1
3 chân X 1.

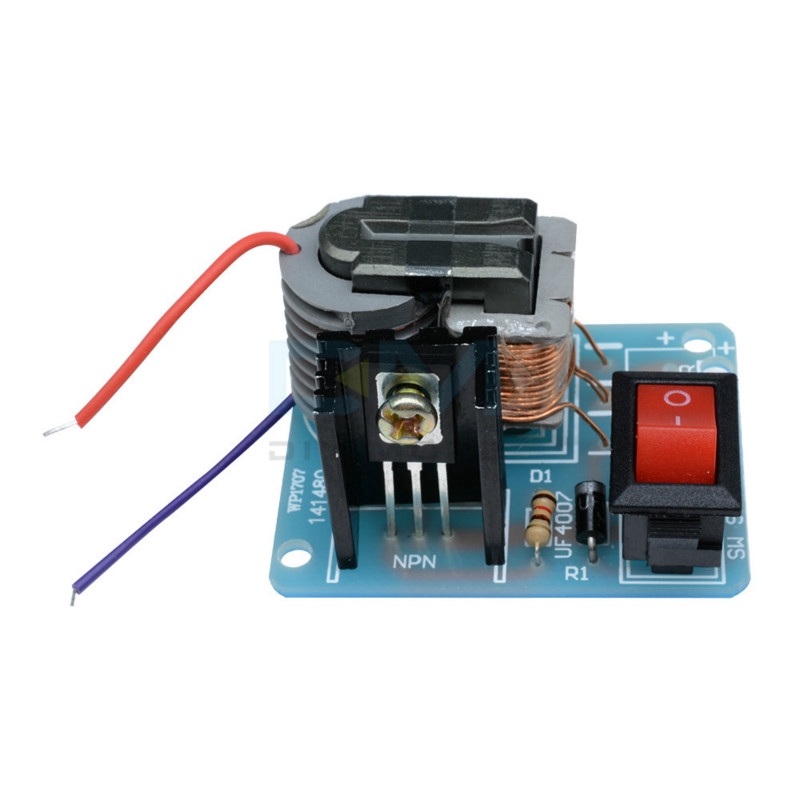

Hình ảnh sản phẩm
