Giới thiệu Bộ biến đổi điện tử icl7107 DC 5V 35ma 70.6x39mm tự làm
100% hàng mới, chất lượng caoNguyên tắc mạch:

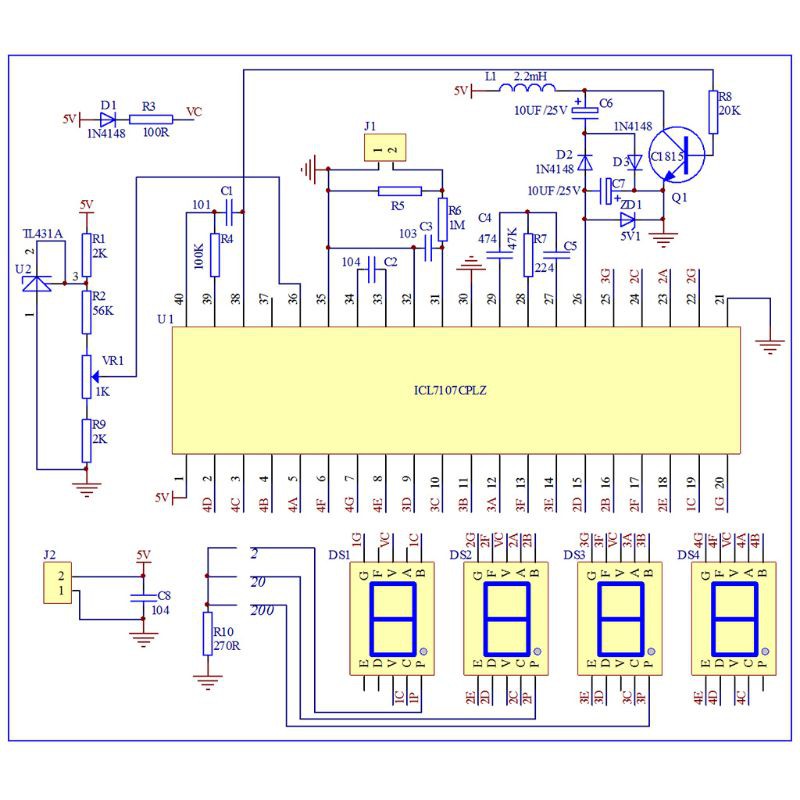

Máy đo ammeter AMM-TE chủ yếu bao gồm ICL7107, mạch nguồn, nguồn điện áp tham khảo, mạch đầu vào và mạch hiển thị.
1.Icl7107 là chip chuyển đổi A / D loại đầu ra BCD, bao gồm bên trong của nó; khuếch đại tuyến tính, công tắc tương tự, dao động, lái xe hiển thị, v.v.,.
2.Mạch nguồn được chia thành nguồn dương và nguồn âm. Công suất tích cực được đầu vào bởi bộ lọc J2, C8. Âm bao gồm R8, Q1, L1, C6, C7, D2, D3 và ZD1, tạo ra điện áp -5V được nhập bằng chip 26th.
3.Nguồn điện áp tham chiếu bao gồm R1, R2, VR1, R9, U2. 36-pin là chân đầu vào điện áp tham khảo. Điều chỉnh chiết áp VR1 để điện áp 36 chân là 100mV.
4.Mạch đầu vào bao gồm J1, R5, R6 và C3. Khi dòng điện đo đi qua R5, nó sẽ tạo ra điện áp trên R5. Điện áp này sẽ được đầu vào vào chip 31 chân thông qua giới hạn dòng điện R6 và được xử lý, C3 là tụ điện lọc điện áp đầu vào.

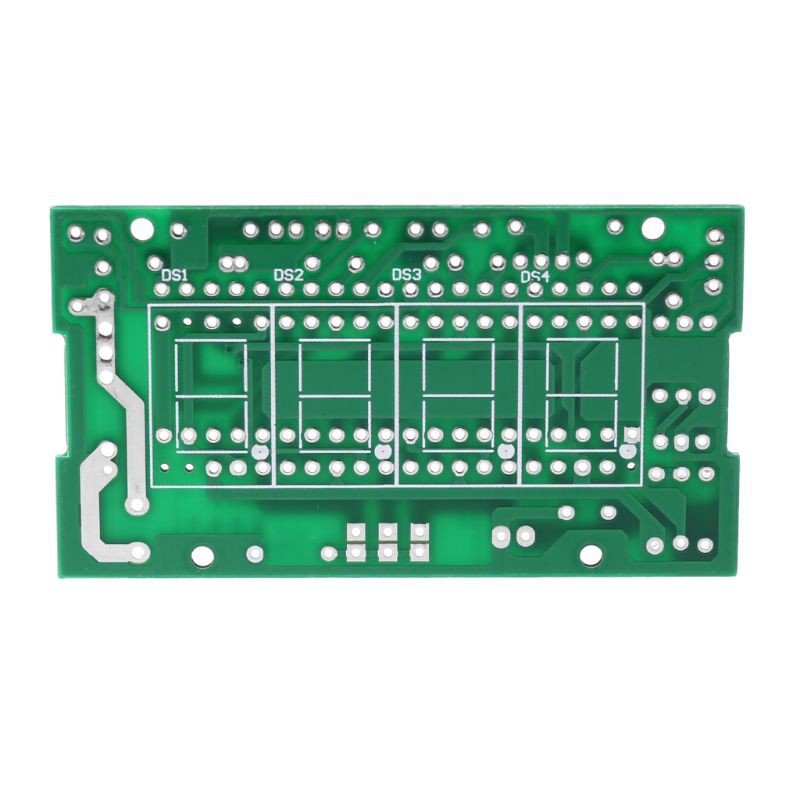

5.Mạch hiển thị bao gồm DS1-DS4, D1, D4, 4 ống kỹ thuật số có thể được điều khiển trực tiếp bằng chip. R10 là khả năng chịu giới hạn hiện tại của ống kỹ thuật số DS1-DS3 điểm thập phân.
Đã hoàn thành sản phẩm gỡ lỗi:

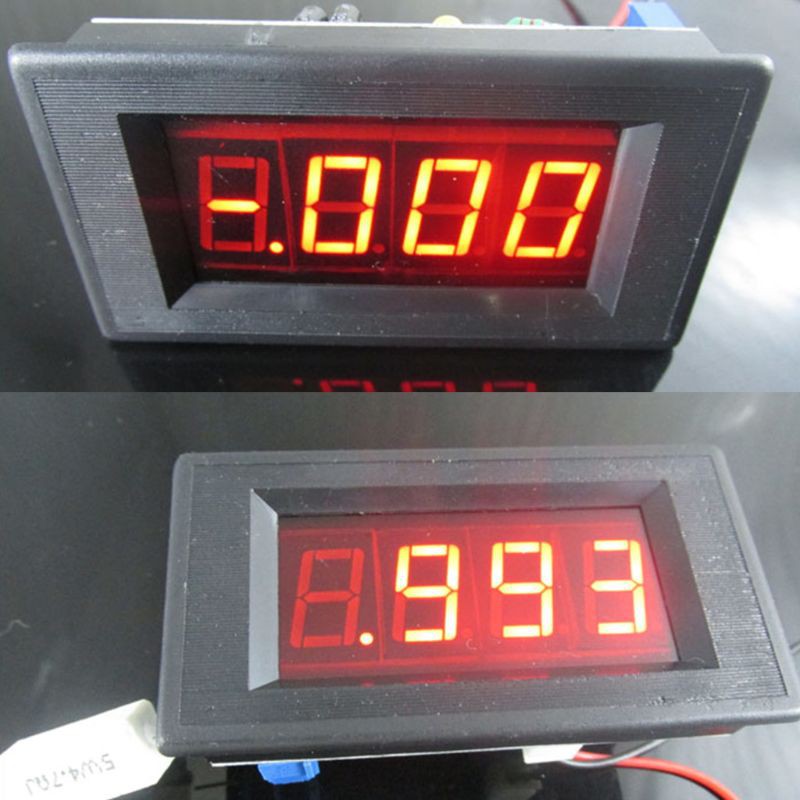

1.Sau khi kết nối với DC 5V (vui lòng thông báo cực tính), ống kỹ thuật số sẽ hiển thị -.000 hoặc .000, điều này là bình thường.
2.Sử dụng đồng hồ vạn năng để đo điện áp giữa chip 36 chân và 35 chân và điều chỉnh chiết áp VR1 cho phép nó là 100mV.
Điểm chính Giá trị tham chiếu điện áp:
1.Chip 1 chân và 21 chân: 5V.
2.Chip 36-pin và 21-pin: 100mV,
3.Chip 26-pin và 21-pin: -5V.
Thông tin chi tiết:

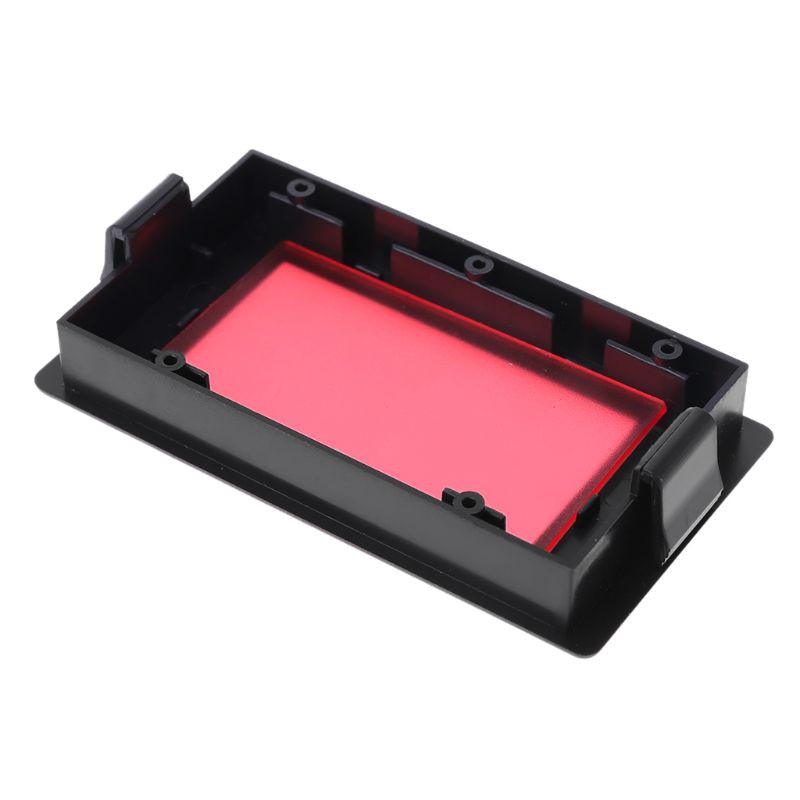

Vật chất: PCB + Kim loại + Nhựa
Loại: Bộ Ammeter kỹ thuật số

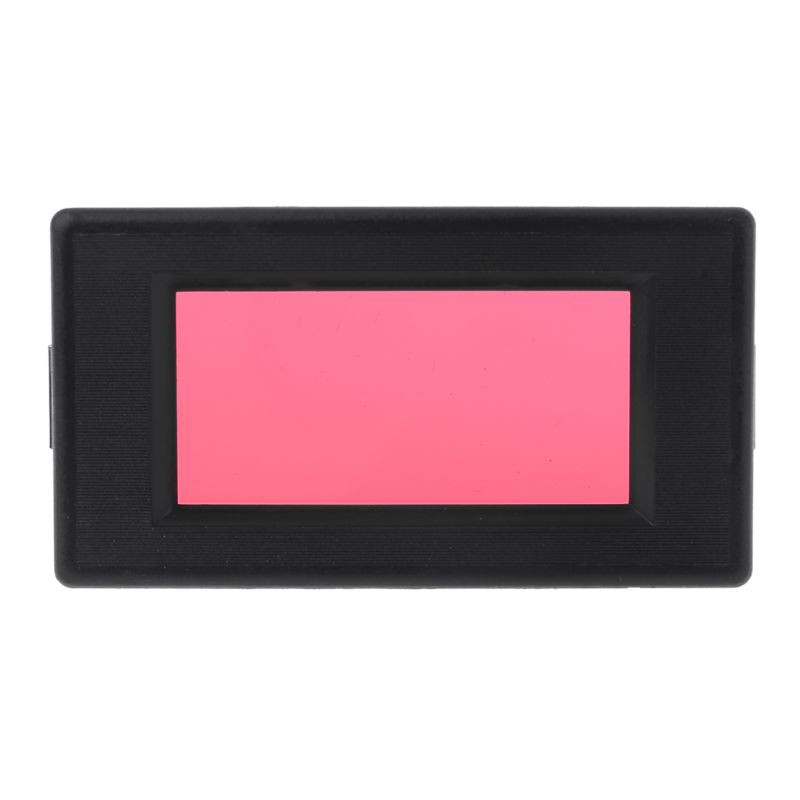

Kích thước bảng điều khiển: 79x44mm / 3,11x1,73in
Kích thước ngàm: 71x39mm / 2,8x1,53in
Số lượng: 1
Thông số điện:
Điện áp làm việc: DC 5V
Làm việc hiện tại: 35 mA
Độ chính xác: ± 1mA
Phạm vi đo: 0-2A
Chỉ báo trên phạm vi: Màn hình chính xác 1 / -1
Màu hiển thị: đỏ
Số lượng: 1 bộ
Ghi chú:
Do sự khác biệt giữa các màn hình khác nhau, hình ảnh có thể không phản ánh màu sắc thực tế của sản phẩm. Cảm ơn bạn!
Gói hàng bao gồm:

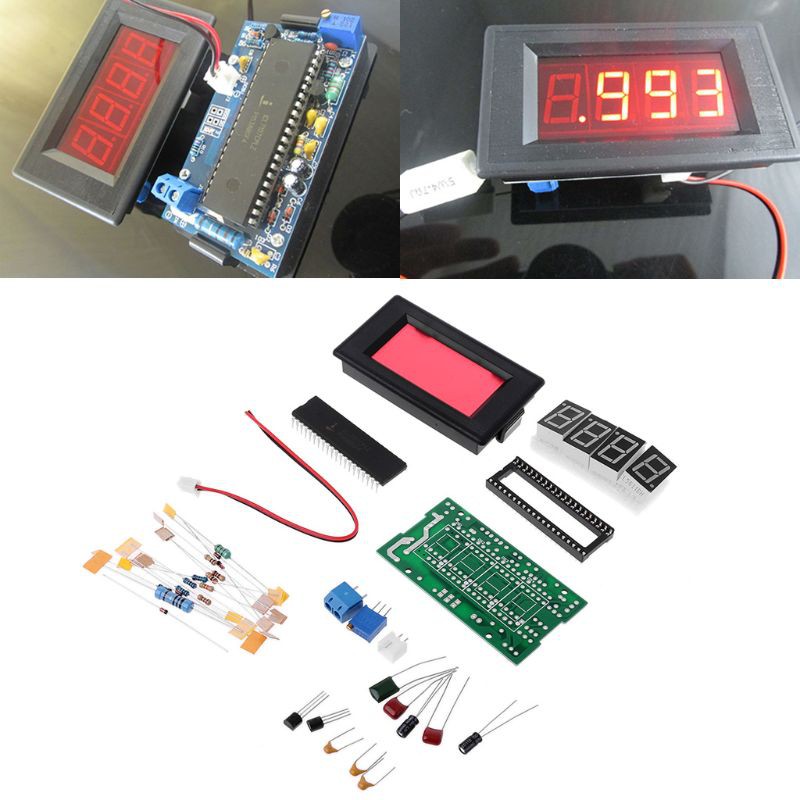

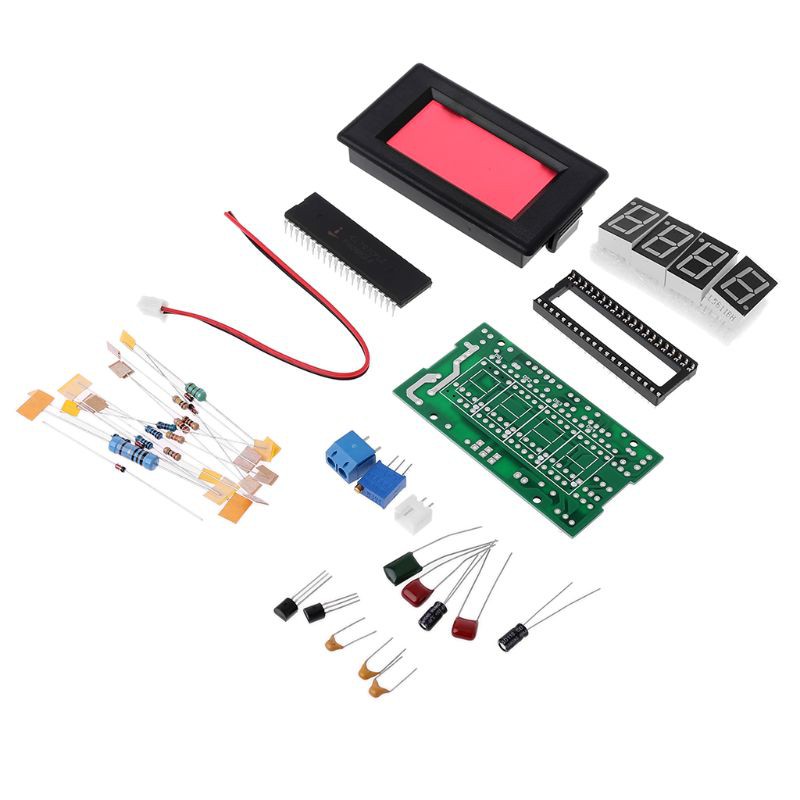

1 Bộ x Bộ ampe kỹ thuật số
