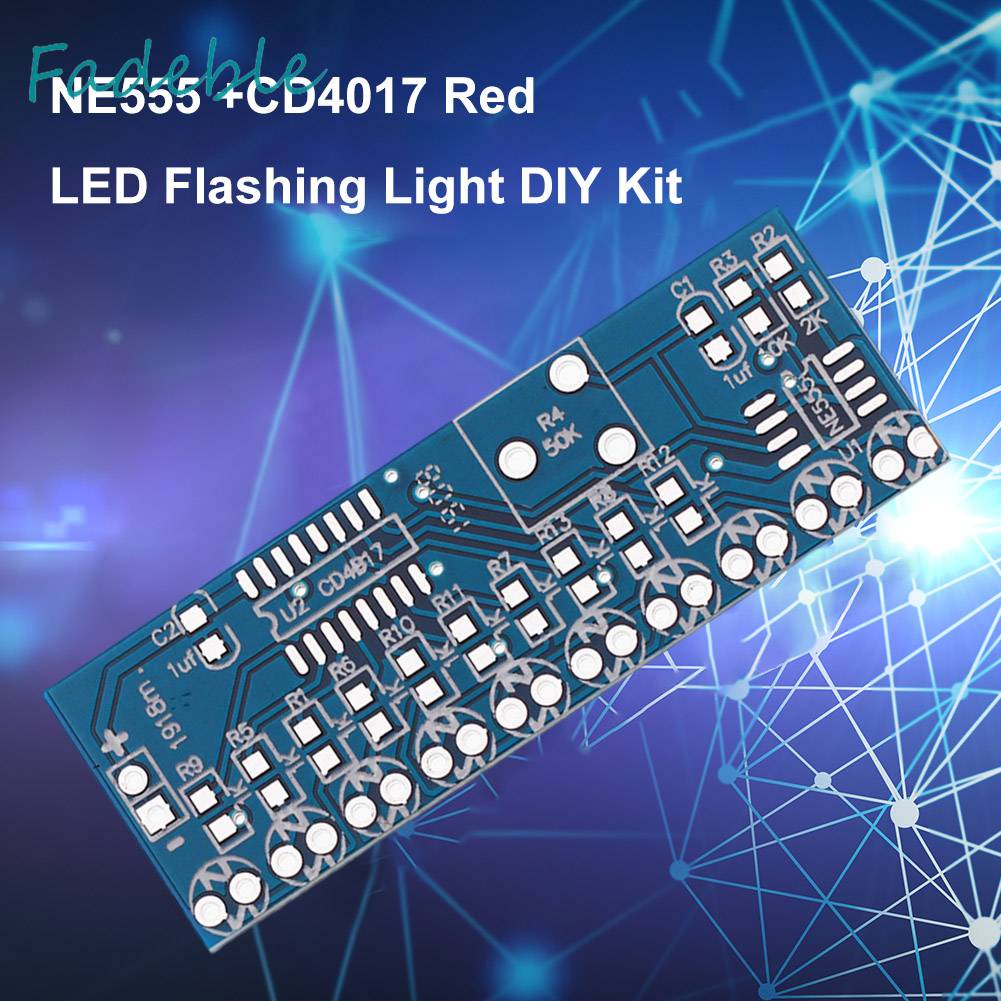

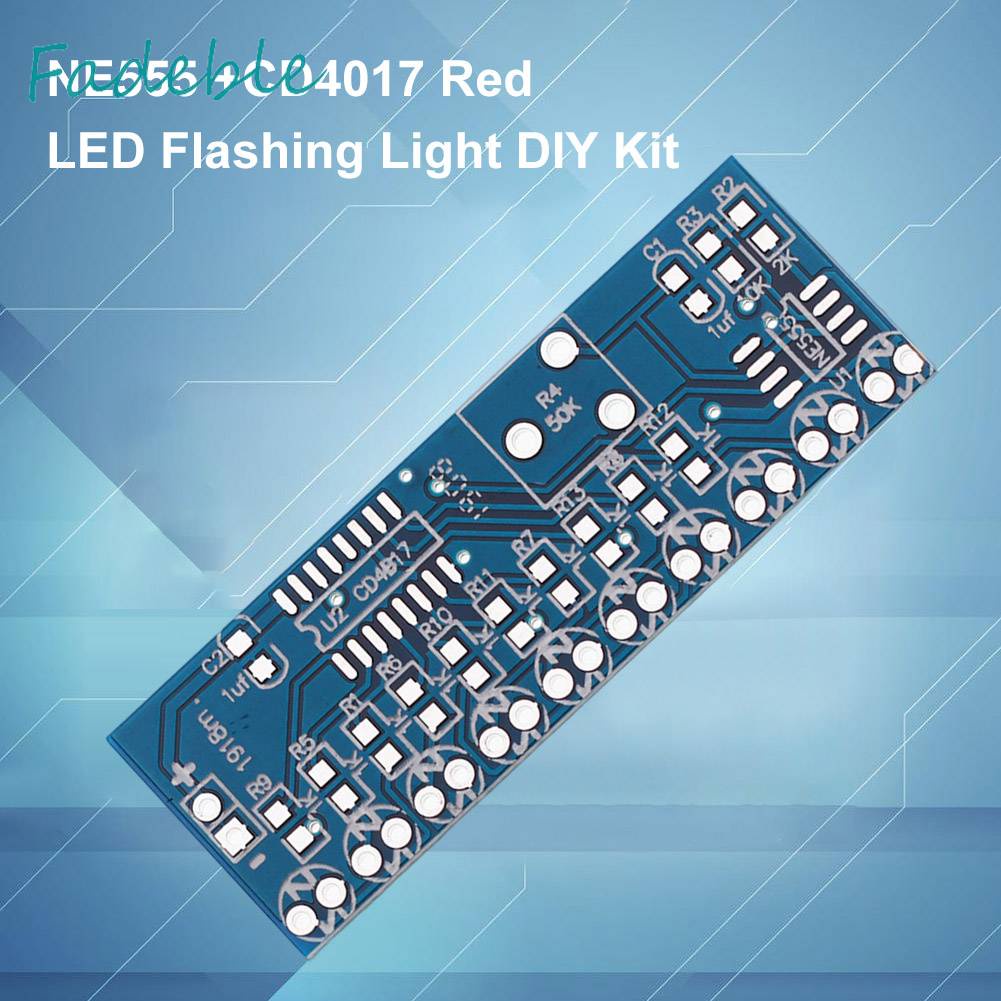

Bộ Bo Mạch Đèn LED NE555 CD4017 SMD 2.5-14.5V

Giới thiệu Bộ Bo Mạch Đèn LED NE555 CD4017 SMD 2.5-14.5V

Ne555 CD4017 Bộ đèn nhấp nháy LED tự làm Bộ thực hành hàn SMD Bộ đèn LED nhấp nháy Bộ dụng cụ tự làm LED Hiệu ứng dòng nước
Tính năng '
1. Bộ dụng cụ tự làm dễ xây dựng - Bộ điện tử này cung cấp tất cả các thành phần cần thiết để chế tạo đèn LED chạy . Thích hợp cho những người đam mê điện tử và người mới bắt đầu tìm kiếm một dự án thú vị và giáo dục .
2. Bộ dao động lõi NE555 - Bộ sản phẩm bao gồm một mạch đa rung tự kích thích với NE555 làm bộ dao động lõi . Thành phần đáng tin cậy này đảm bảo thời gian ổn định và chính xác cho hiệu ứng đèn LED chạy .
3. Điều khiển tốc độ có thể điều chỉnh - Với khả năng điều chỉnh giá trị của R4 , người dùng có thể dễ dàng điều khiển tốc độ chuyển động của đèn LED. Tùy chỉnh tốc độ dòng chảy theo sở thích cá nhân hoặc các yêu cầu cụ thể của dự án .
4. Bộ đếm thập phân CD4017 - Bộ này có mạch đếm thập phân sử dụng CD4017 . Tín hiệu đồng hồ do NE555 tạo ra liên tục được áp dụng cho chân thứ 14 của CD4017 , chiếu sáng tuần tự 10 đèn LED được kết nối với chân đầu ra của nó (D1-D10) và tạo ra hiệu ứng ánh sáng chạy quyến rũ .
5. Giáo dục và Giải trí - Bộ điện tử tự làm này không chỉ mang đến trải nghiệm thực hành thú vị mà còn nâng cao kiến thức và hiểu biết về mạch điện tử. cơ chế thời gian và điều khiển đèn LED . Đó là một cách tuyệt vời để học trong khi vui chơi .
Trọng lượng một bộ – 7g
Tên bộ phụ kiện đèn nước NE555 'CD4017
Điện áp cung cấp điện ' 2,5-14,5V

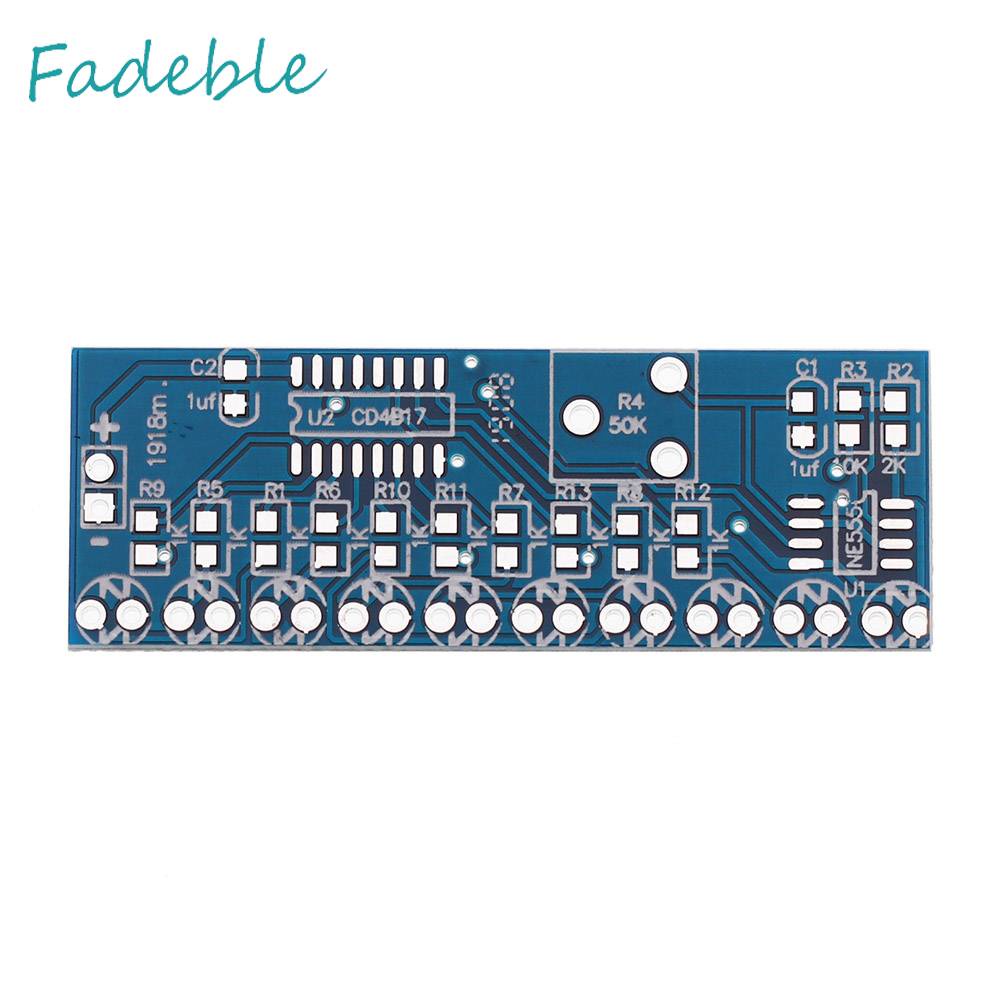

Kích thước PCB ' 54 * 21mm '2,13 * 0,83in
Độ dày PCB ' 1.6mm-0.06 inch

Nguyên lý mạch '
Bộ này chủ yếu bao gồm mạch tạo đồng hồ và mạch đếm thập phân . Bộ đa rung tự kích thích với NE555 làm lõi được sử dụng để sạc tụ điện C1 đến R2, R3 và R4 . Khi C1 bắt đầu sạc , chân 2 của NE555 vẫn ở mức thấp , vì vậy chân 3 của đầu ra ở mức cao . Khi nguồn điện được sạc đến C1 thông qua R2, R3 và R4 đến 2-3 của điện áp cấp nguồn , mức chân 3 của đầu ra thay đổi từ cao xuống thấp. ống phóng điện bên trong Của NE555 được kết nối. và tụ điện C1 được xả qua chân 7 của R4,1 R3 và NE555 , Khi điện áp ở cả hai đầu của C1 thấp hơn 1 / 3 điện áp cung cấp điện, mức Chân 3 của NE555 thay đổi từ mức thấp sang mức cao một lần nữa . C1 được sạc lại để chu kỳ hình thành dao động . Thời gian sạc là 0,695 (R2'R3 'R4) C1, và thời gian xả là 0,695 (R4'R3) C1. Tần số đầu ra của bộ dao động có thể được điều khiển bằng cách điều chỉnh R4 . Tín hiệu dao động đồng hồ của NE555 liên tục được thêm vào chân 14 của CD40117, và 10 đèn LED được kết nối với 10 đầu ra của CD4017. Khi 10 đầu ra của CD4017 lần lượt tạo ra các mức cao dưới tác động của tín hiệu đồng hồ , D1 - D10 lần lượt được sáng , do đó hình thành hiệu ứng của đèn nước chảy .
Điều chỉnh R4 để điều chỉnh tốc độ dòng chảy của đèn LED .

Ghi chú '
Do màn hình và hiệu ứng ánh sáng khác nhau , màu sắc thực tế của mặt hàng có thể hơi khác so với màu hiển thị trên hình ảnh . Cảm ơn bạn
Xin vui lòng cho phép đo độ lệch 1-2 cm do đo lường thủ công .


Đã bao gồm '

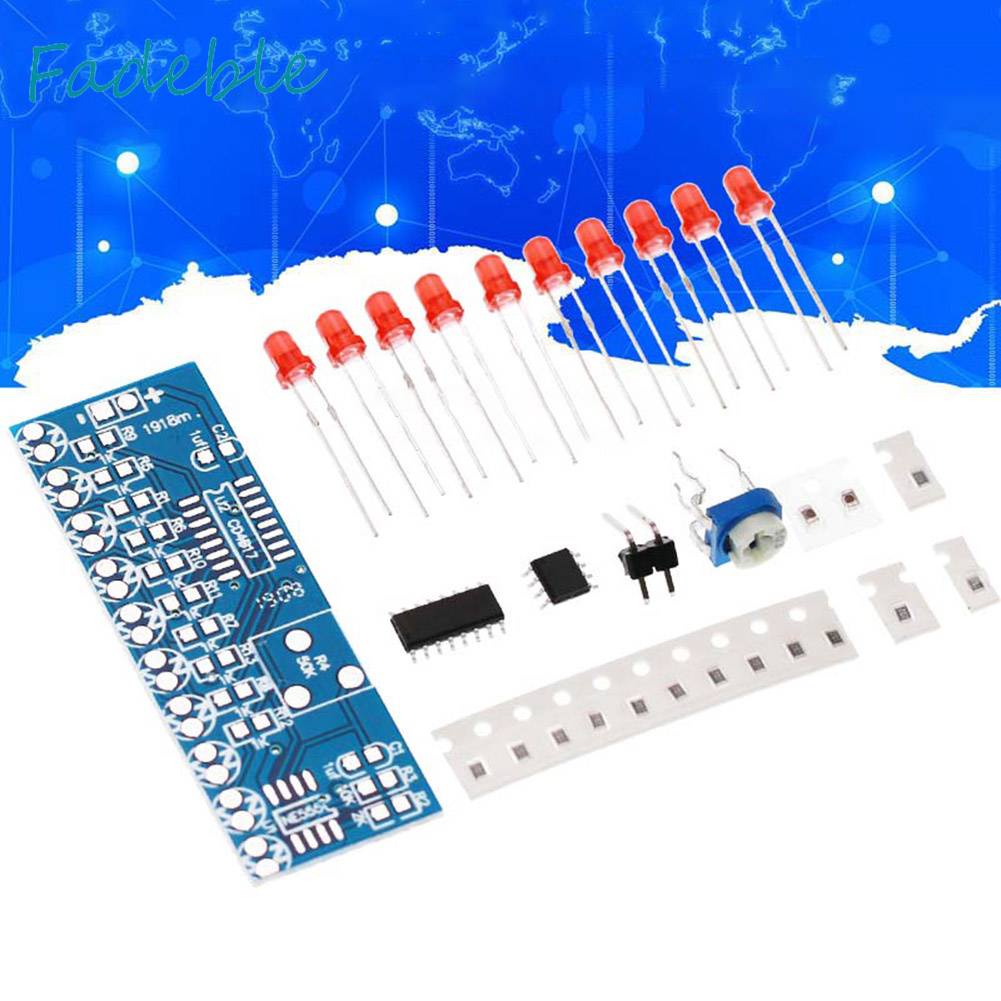

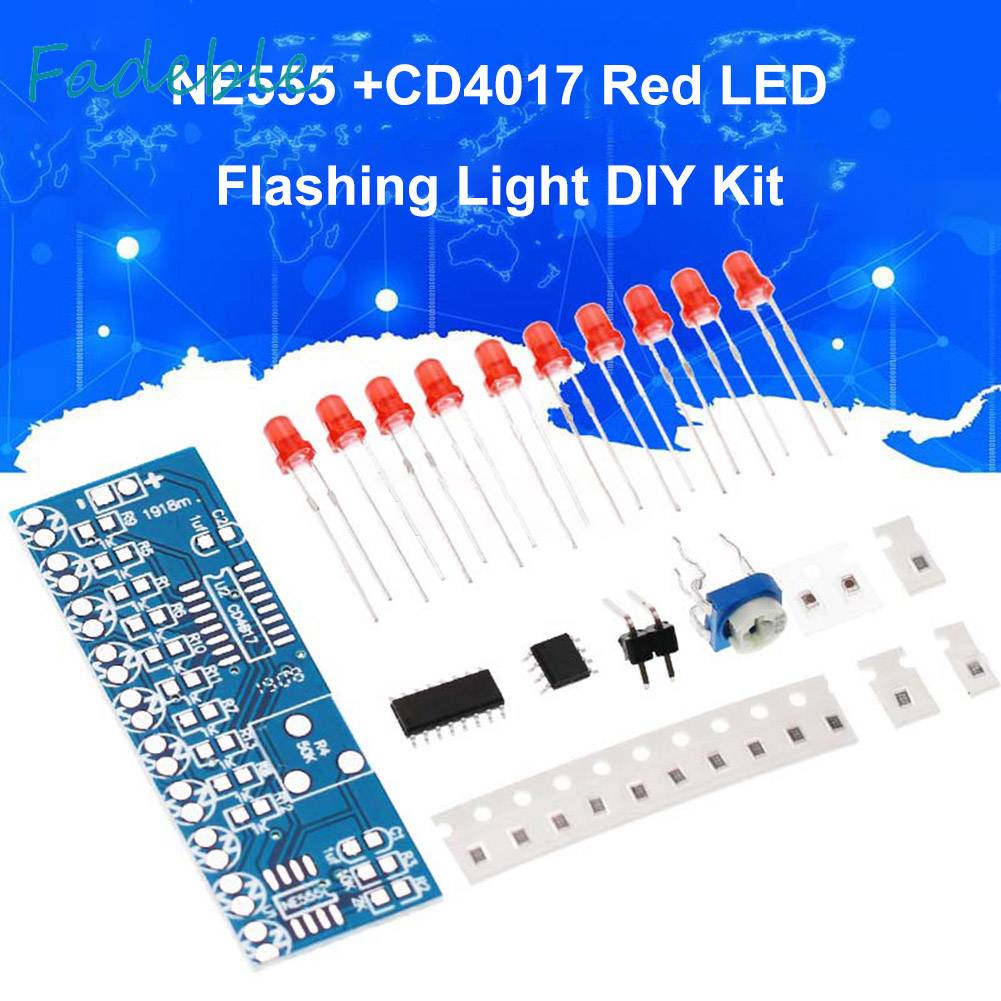

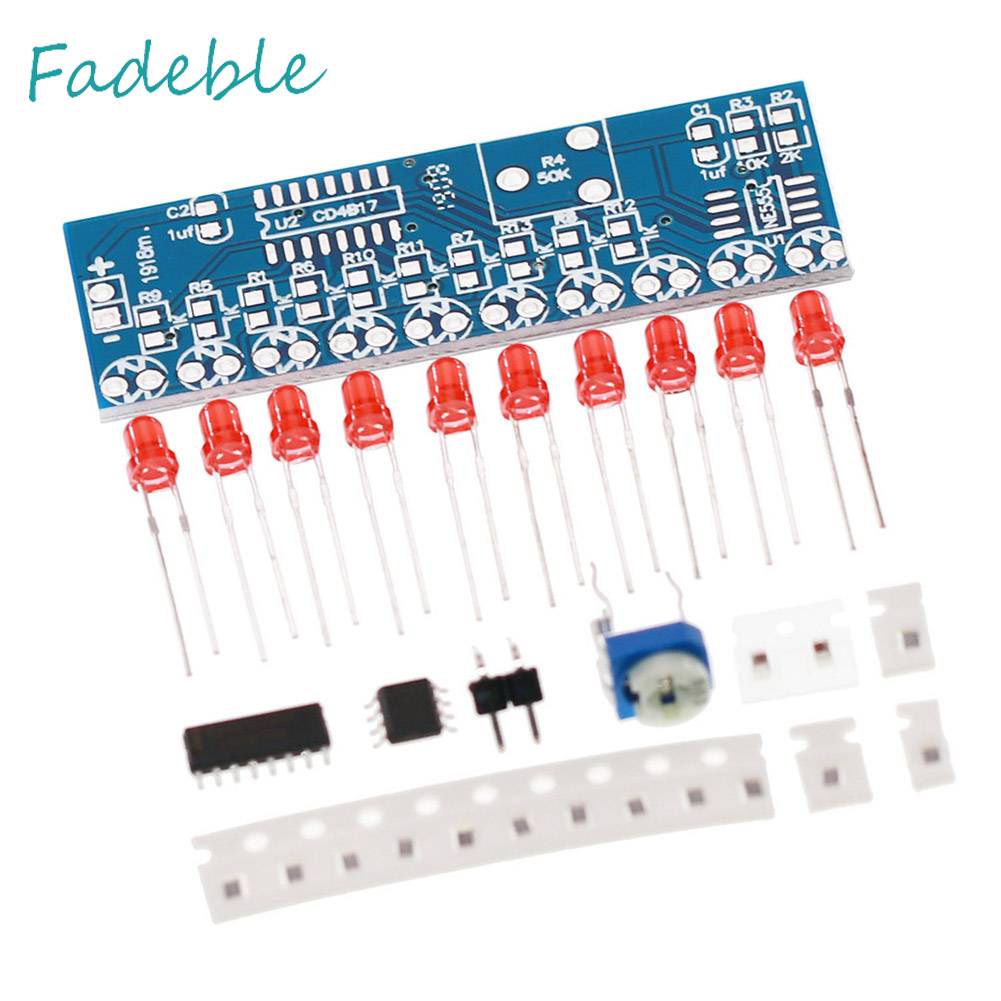

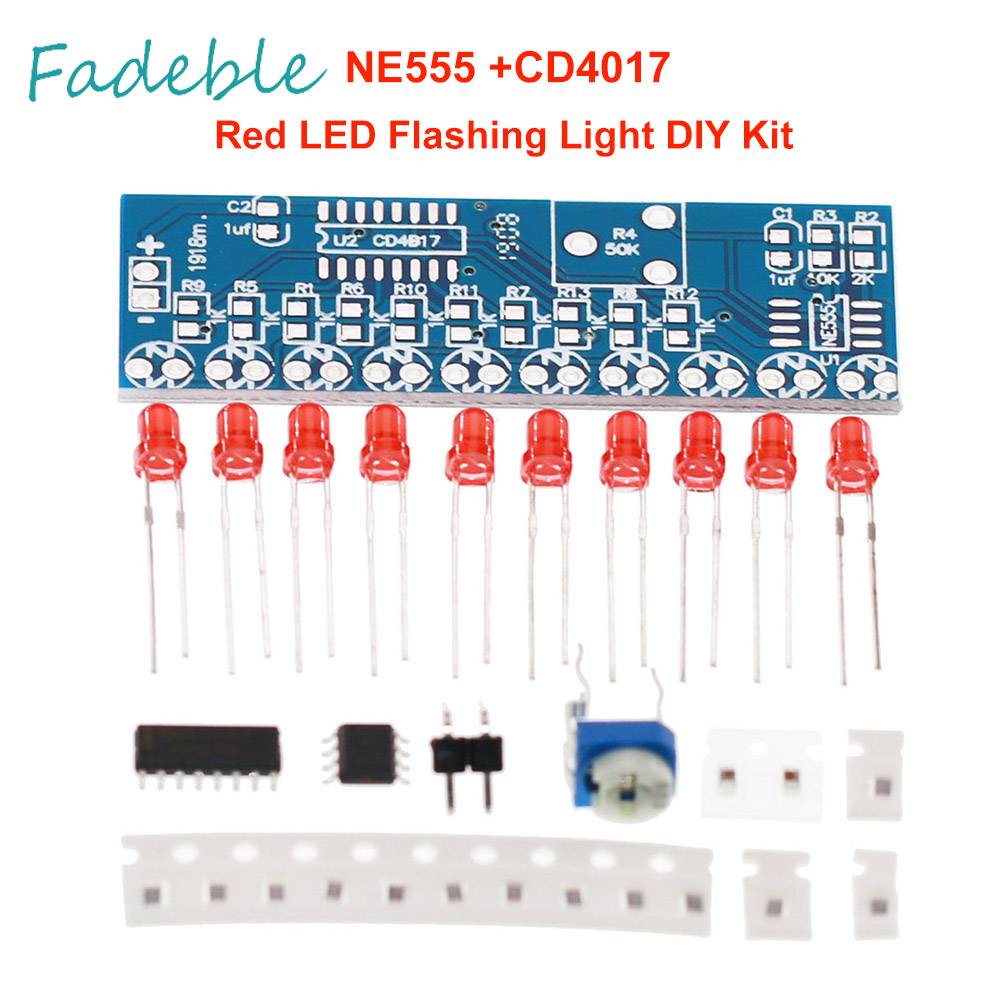

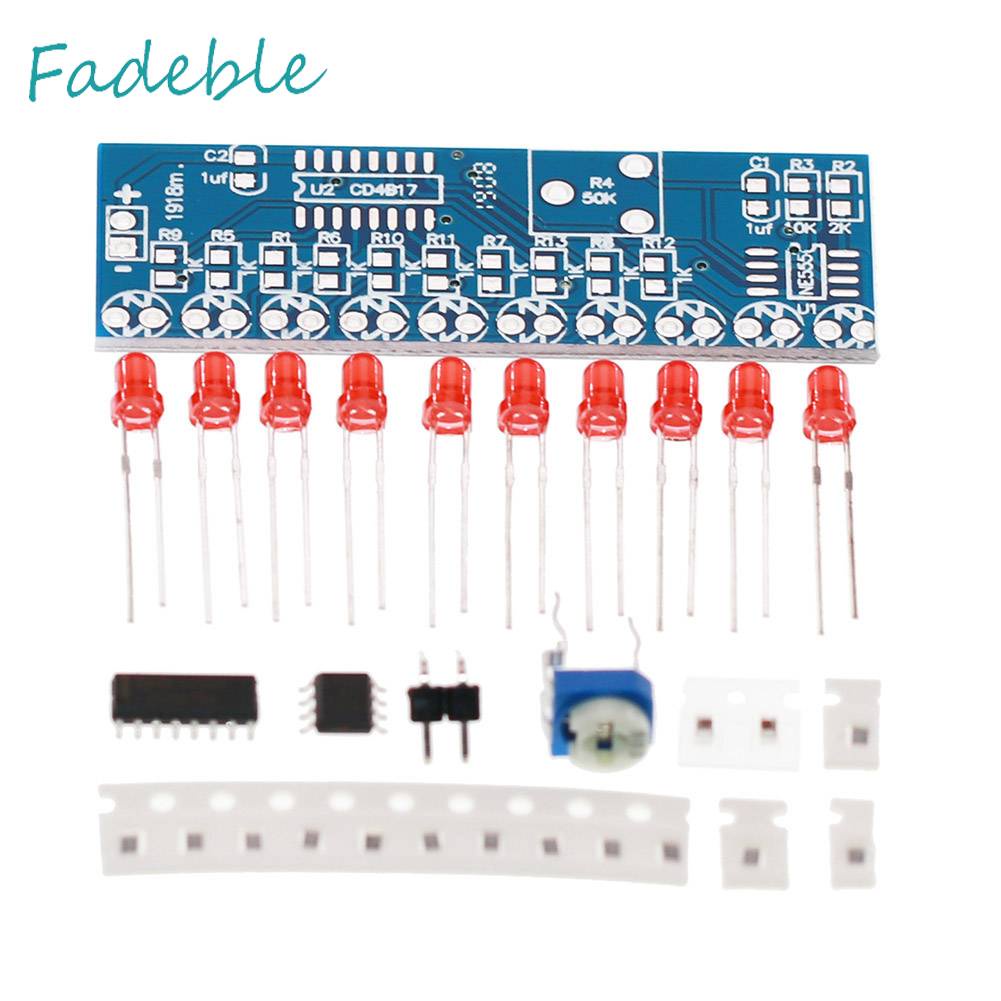

1 x Bộ đèn nhấp nháy LED tự làm

Hình ảnh sản phẩm
