Bo Mạch Nút Công Tắc Kép 1 Kênh Pcbfun Dc 7v-30v

Giới thiệu Bo Mạch Nút Công Tắc Kép 1 Kênh Pcbfun Dc 7v-30v

Đặc điểm:
1.Nó có thể được áp dụng cho thiết bị làm việc, kết hợp với cảm biến hồng ngoại để đạt được việc cho ăn khi thiếu và dừng khi vật liệu đầy.
2.Nó có thể được áp dụng cho điều khiển mực nước, kết hợp với công tắc phao để bắt đầu máy bơm nước để thoát nước khi đầy và dừng khi ngắn nước.
3.Nó có thể được áp dụng để duy trì mực nước của tháp nước, và có thể được kết hợp với một công tắc phao để thêm nước khi thiếu và dừng khi đầy.
4.Nó có thể được áp dụng cho các máy đặt dây để điều khiển độ dài của nối dây.
5.Được trang bị chức năng bảo vệ ngược nguồn điện, mô-đun sẽ không hoạt động khi các kết nối tích cực và tiêu cực của nguồn điện không chính xác.
Thông tin sản phẩm:
Tên: Mô-đun công tắc phím đôi loại đầu ra Thyristor
Chức năng: Phím ON bắt đầu hoạt động tải và phím TẮT dừng hoạt động tải. Đầu vào điện áp thấp DC, đầu ra có thể điều khiển 220V.
Điện áp: Điện áp đầu vào 7V-30V
Làm việc hiện tại: 20mA
Dòng chờ: 10mA
Phương pháp đầu vào: Tín hiệu mức có giá trị từ 15mS trở lên, và các chế độ mức cao và thấp có thể được thiết lập thông qua những người nhảy.
Phương pháp đầu ra: Thiết bị đầu cuối T1-T2 được điều khiển bằng Silicon có thể được kết nối và nó có thể được kết nối nối tiếp với tải chính trong quá trình đấu dây.
Công suất đầu ra: Sử dụng BT16-600 thyristor, dòng điện cho phép là 16A và điện áp là 600v.
Kích thước: 58 * 32 * 25 (chiều dài * chiều rộng * chiều cao mm)
Trọng lượng: 20 gram
Nhiệt độ làm việc: -40 ~ + 85C
[Độ Ẩm làm việc] 0~90% RH không ngưng tụ
Bảo vệ ngược: Mô-đun này có chức năng bảo vệ đảo ngược nguồn điện và sẽ không hoạt động khi các kết nối tích cực và tiêu cực của nguồn điện không chính xác.

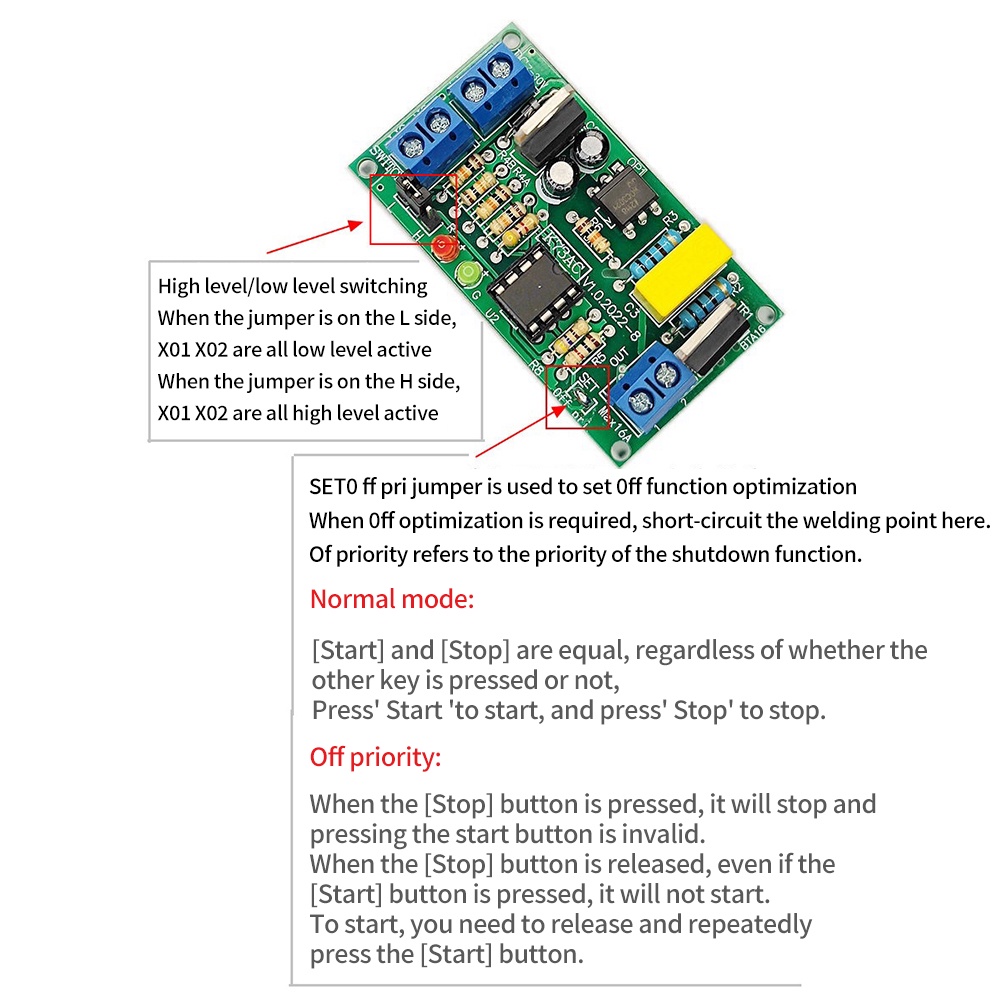

Hướng dẫn cài đặt;
Khi jumper ở bên L, cả X01 và X02 đều có hiệu quả trong việc chuyển đổi cấp độ thấp
Khi jumper ở phía H, cả X01 và X02 đều hoạt động ở mức cao
Bộ nhảy pri set Off được sử dụng để cài đặt tối ưu hóa chức năng Off. Khi cần tối ưu hóa, đoản mạch liên kết hàn ở đây. Ưu tiên tắt là ưu tiên của chức năng tắt máy.
Chế độ bình thường:
Bắt đầu: và Dừng: bằng nhau, bất kể phím nào còn nhấn hay không, nhấn Bắt đầu: sẽ bắt đầu và nhấn Dừng: sẽ dừng lại.
Ưu tiên ưu tiên:
Khi nhấn nút [Dừng], nó sẽ dừng và nhấn nút khởi động không hợp lệ.
Khi nút [Dừng] được phát hành, ngay cả khi nút [Bắt đầu] được nhấn, nó sẽ không bắt đầu. Để bắt đầu, bạn cần phát hành nó và sau đó nhấn nút [Bắt đầu].
Gói hàng bao gồm:
Mô-đun 1X
