Bo Mạch Phát Triển STM32F401 / 411 V1.3 25MHZ + 32.768Khz 6PF

Giới thiệu Bo Mạch Phát Triển STM32F401 / 411 V1.3 25MHZ + 32.768Khz 6PF

Bảng phát triển STM32F401 '411 Back Flash Pad V1.3 Bảng phát triển hệ thống Mô-đun Loại C Giao diện giao tiếp USB SWD USART
Tính năng '
1.Bộ dao động tinh thể tốc độ cao và tốc độ thấp - Bo mạch phát triển này có bộ dao động tinh thể tốc độ cao 25MHz bên ngoài và bộ dao động tinh thể tốc độ thấp 32,768Khz 6PF , đảm bảo độ chính xác cao và hiệu suất ổn định . Chúng đảm bảo rằng bo mạch có thể xử lý các ứng dụng nâng cao yêu cầu xử lý dữ liệu tốc độ cao .
2.Tấm hàn đèn Flash dành riêng với USBDisk&Ví dụ về FATFFS - Bảng demo mini này có các miếng hàn flash dành riêng và cung cấp các ví dụ về USBDisk&Fatffs , giúp bạn dễ dàng sử dụng để lưu trữ dữ liệu hoặc các ứng dụng khác . Tấm hàn flash cho phép bạn thêm dung lượng lưu trữ bổ sung , cung cấp thêm không gian cho các dự án của bạn . Các ví dụ của USBDisk&Fatffs giúp bạn dễ dàng bắt đầu với các tính năng này , ngay cả khi bạn không có kinh nghiệm trước đó .
3.Mũ nhảy dễ sử dụng - Bảng phát triển hệ thống này có các nắp nhảy dễ sử dụng , không cần lắp đặt và có thể được sử dụng ngay khi xuất xưởng .
4.Có sẵn các chương trình được tải sẵn và chương trình cơ sở MicroPython - Bảng học này được tải sẵn đèn thở&Các chương trình kiểm tra USBCDC và cung cấp chương trình cơ sở MicroPython có sẵn , giúp bạn dễ dàng bắt đầu lập trình . Các chương trình được tải sẵn cho phép bạn bắt đầu làm việc với bo mạch ngay lập tức , mà không cần phải mất thời gian thiết lập phần mềm . Tính khả dụng của chương trình cơ sở MicroPython cung cấp một giải pháp linh hoạt và mạnh mẽ để lập trình bo mạch .
5.Phiên bản 1.3 với ba nút - Mô-đun bảng phát triển này có ba nút , bao gồm nút đặt lại , nút BOOT0 và nút do người dùng xác định . Phiên bản 1.3 cũng bao gồm điện trở 10K bên trong trên nút BOOT0 , đảm bảo hoạt động ổn định và đáng tin cậy .

Sự chỉ rõ
Số mô hình * Ban phát triển
Mô hình IC ( tùy chọn) “ STM32F401CEU6 “ STM32F411CEU6
Stm32f401ceu6 " Tần số 84Mhz , Bộ nhớ ' 64KB, Bộ nhớ ' 256KB
Stm32f411ceu6 * Tần số 100MHZ, Bộ nhớ ' 128KB, Bộ nhớ ' 512KB
Bộ dao động tinh thể bên ngoài - Bộ dao động tinh thể tốc độ cao 25MHz + Bộ dao động tinh thể tốc độ thấp 32,768KHz
Tấm đệm đèn flash phía sau “ Người dùng có thể tự hàn và lắp đèn flash ( khuyến nghị W25Q32JVSSIQ)
Giao diện giao tiếp được tạo sẵn - Type-CUSB , SWD, USART (A9 *TXA10'RX).
Kích thước bảng “ Khoảng 53x20x5mm 2.08x0.75x0.19in
Trọng lượng “ 7g

Về phần mềm tải xuống "
Về tải xuống phần mềm và tải xuống phần sụn nên trên Internet có rất nhiều thông tin . Nếu bạn không thể tìm thấy nó trực tuyến , bạn có thể yêu cầu dịch vụ khách hàng trau dồi khả năng học tập và khả năng tìm kiếm thông tin của mình . Tải xuống cổng nối tiếp phiên bản V1.3 và tải xuống dfu - kết nối cổng nối tiếp với PA9,2 PA10 ( kết nối với usb ở chế độ dfu), nhấn và giữ nút BOOT0 và nút đặt lại , sau đó thả nút đặt lại. phát hành Nút BOOT0 sau 0,5 giây và bạn có thể nhập tải xuống cổng nối tiếp hoặc Tải xuống DFU , phần mềm tương ứng là flymcu hoặc CubeProg. Tải xuống phiên bản n

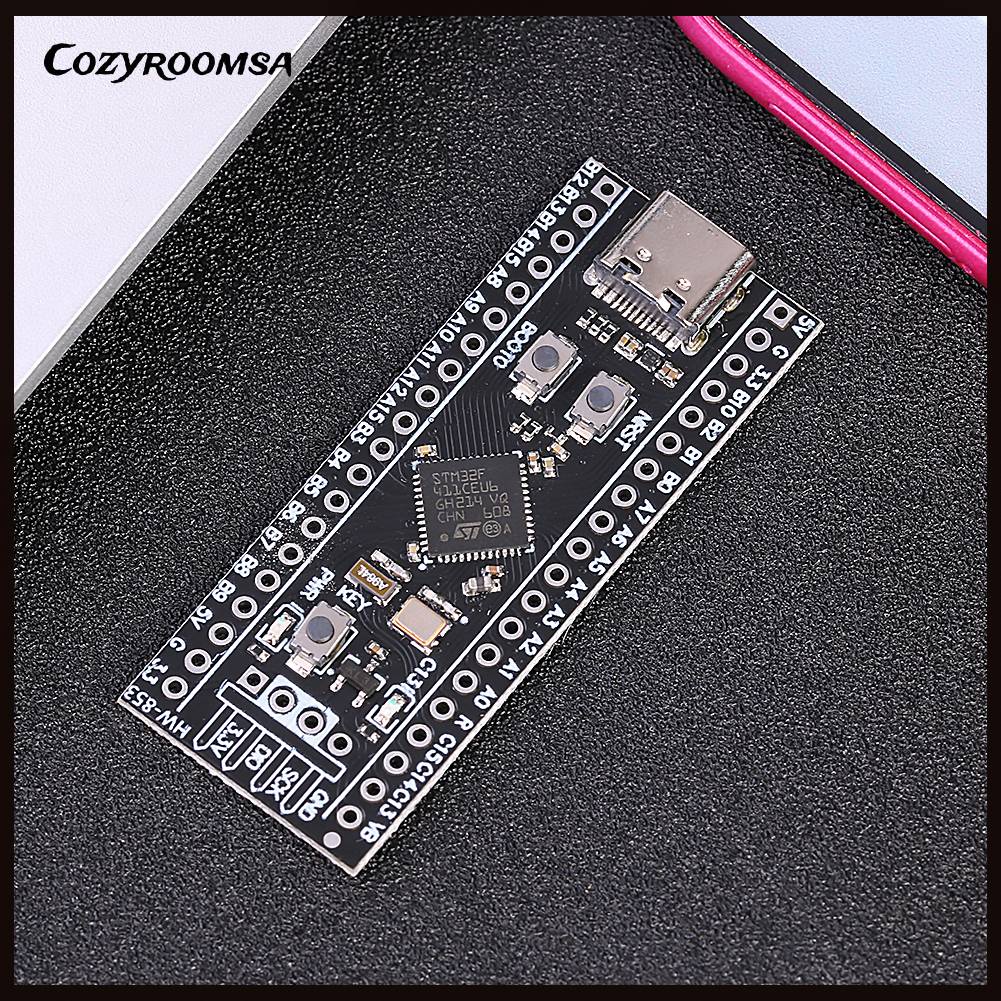

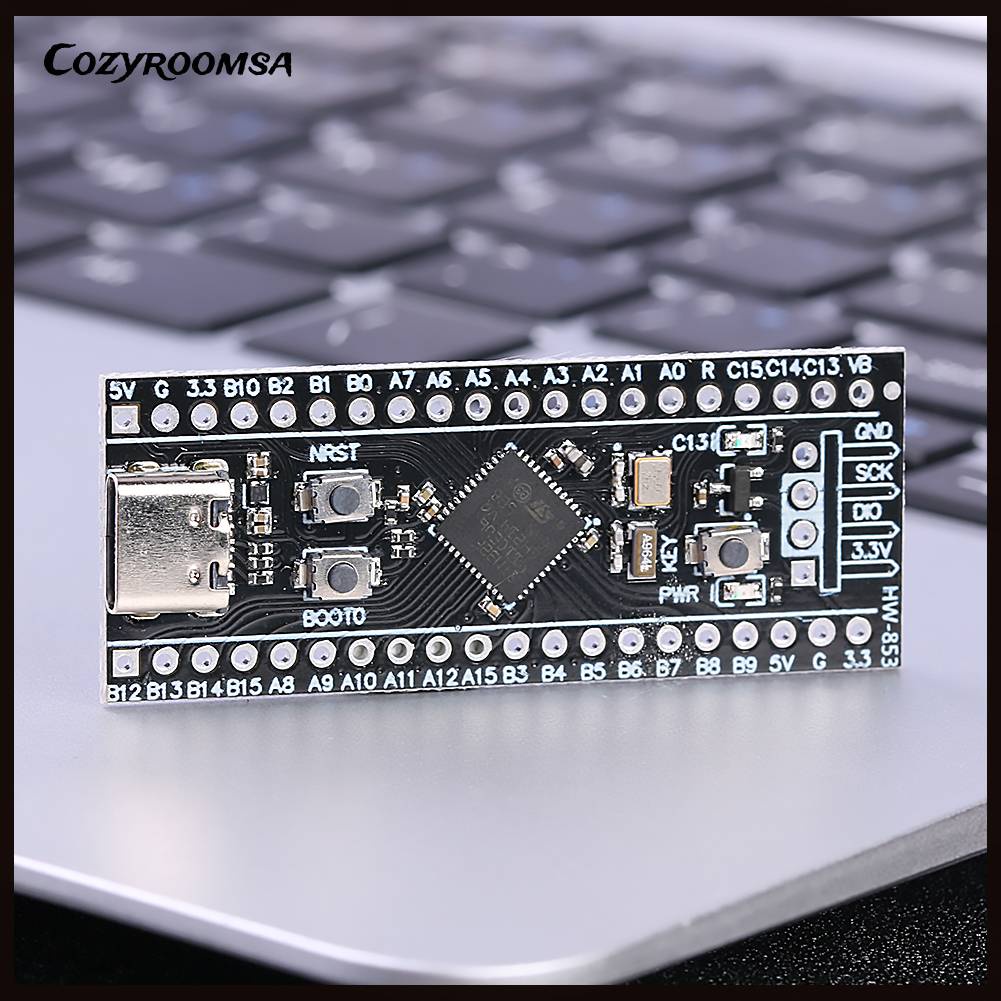

Hình ảnh sản phẩm
